4. Wartungsarbeiten
7.
Bauen Sie die Mitnehmeraufhängung wie folgt aus:
8.
Lösen Sie die Sicherungsschrauben (unten) mit einem Innensechskantschlüssel SW3.
9.
Lösen Sie die Sicherungsmuttern (oben) mit einem Ringgabelschlüssel SW7.

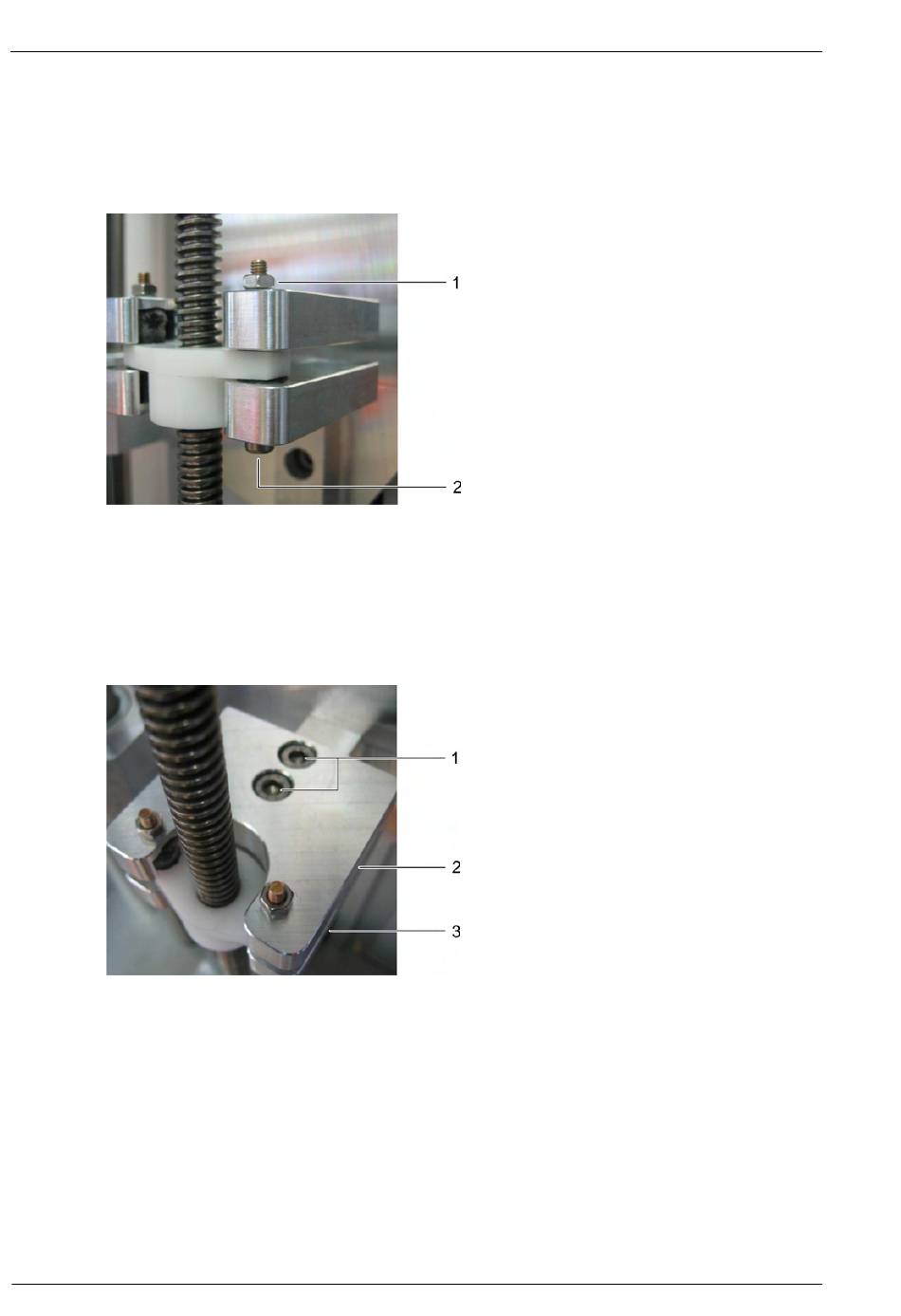

Fig. 4-33
Mitnehmeraufhängung
1
Sicherungsmutter SW7
2
Sicherungsschraube SW3
10. Die Mitnehmeraufhängung ist mit zwei Schrauben mit dem Liftschlitten verbunden.
Lösen Sie die beiden Halteschrauben der Mitnehmeraufhängung mit einem
Innensechskantschraubendreher SW5. Siehe folgende Abbildung.
Fig. 4-34
Halteschalen für den Liftschlitten
1
Innensechskantschrauben SW5
2
Halteschale mit Bohrungen
11. Entfernen Sie die beiden Halteschalen. Der Liftschlitten ist nun frei beweglich und kann auf
die unterste Position abgesenkt werden.
12. Der Mitnehmer ist mit Gummipuffern flexibel gelagert. Zwei Gummipuffer sind jeweils
miteinander und mit dem Mitnehmer verbunden. Lösen Sie die Verschraubung der
Gummipuffer durch entgegengesetztes Drehen und entfernen Sie die Gummipuffer.
44
3
Halteschale mit Gewindebohrungen
SERVICEANLEITUNG (Version 10/2012)
®
®
AUSTROMAT
µSiC
