AUSTROMAT
µSiC

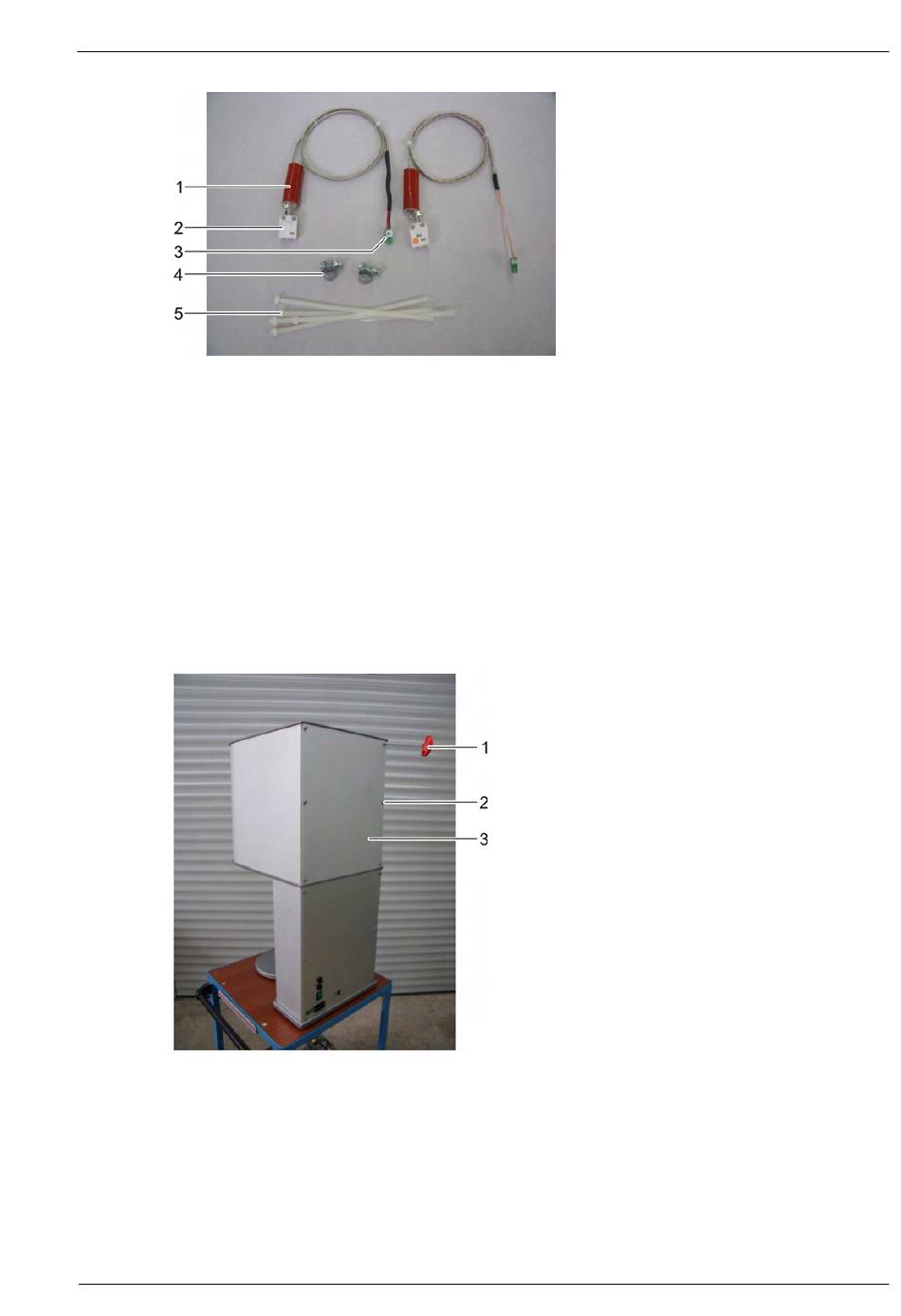

Fig. 4-17
Ausgleichsleitersatz
1
Silikonschlauch
2
Kupplungen der Ausgleichsleiter
3
Stecker der Ausgleichsleiter
Gehen Sie wie folgt vor, um die Thermoelementeinheit zu wechseln.
1.
Vor Beginn der Servicearbeiten: Schalten Sie den Brennofen aus und ziehen Sie den
Netzstecker ab. Der AUSTROMAT
Thermoelementeinheit ausbauen
2.
Öffnen Sie die obere Rückwand durch Entfernen der sechs Innensechskantschrauben
(Schlüsselweite SW4).
Fig. 4-18
Öffnen der oberen Rückwand
1
Innensechskantschlüssel SW4
2
Innensechkantschrauben (6x)
SERVICEANLEITUNG (Version 10/2012)
4
Befestigungsklammern
5
Kabelbinder
®
®
µSiC
muss spannungsfrei sein!
3
Obere Rückwand
4. Wartungsarbeiten
35
