4. Wartungsarbeiten
Thermoelemente einbauen
1.
Nehmen Sie die neuen Thermoelemente und führen Sie sie in die Brennkammerisolierung
ein.
•
Thermoelement Typ S, mit R/S gekennzeichnet, in die untere Bohrung. Der Stecker
soll horizontal nach links ausgerichtet sein,
•
Thermoelement Typ B, mit CU gekennzeichnet, in die obere Bohrung. Der Stecker soll
vertikal nach unten ausgerichtet sein.

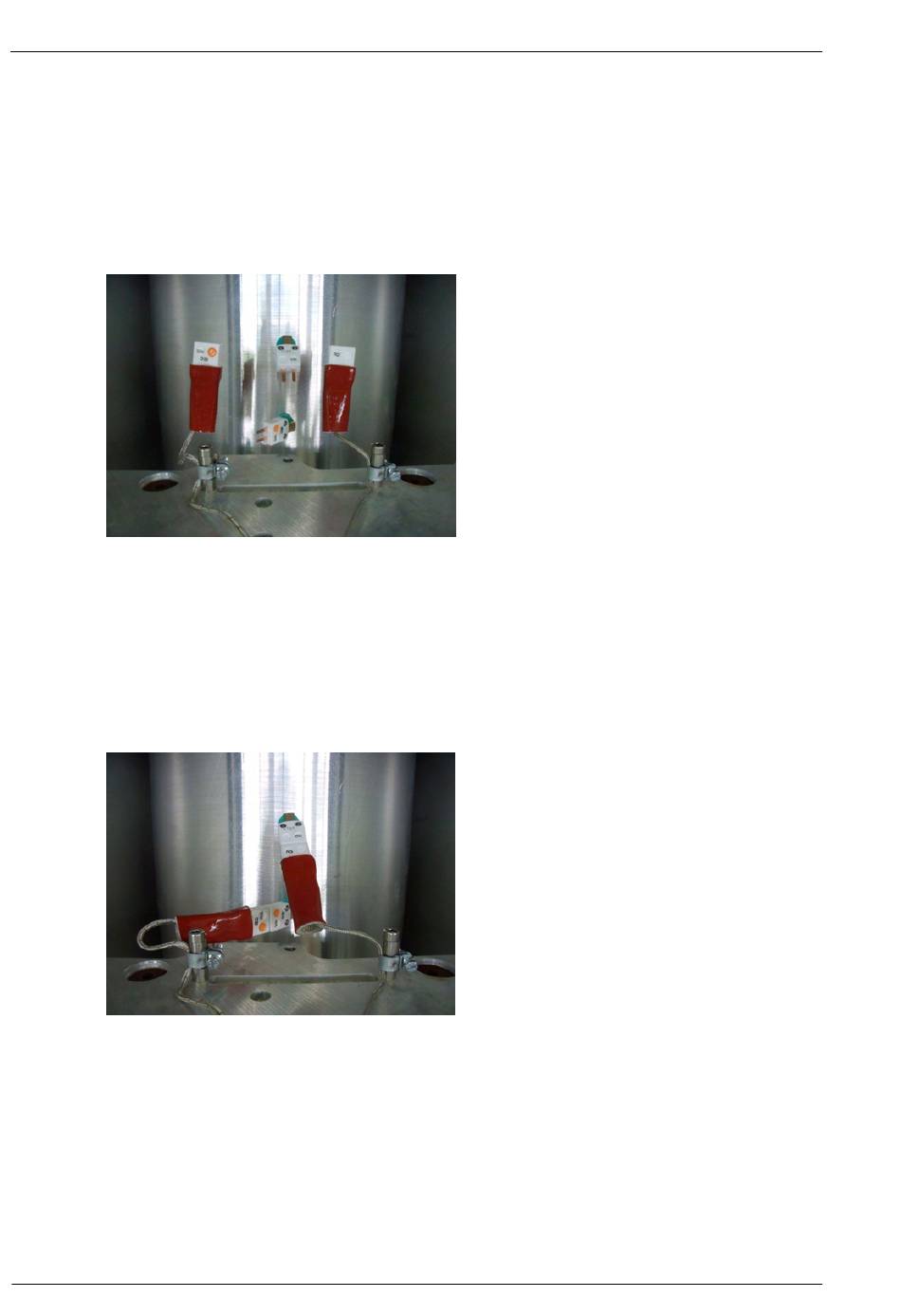

Fig. 4-13
Thermoelemente Typ S und Typ B
2.
Drücken Sie die grünen Silikonpfropfen soweit fest, dass die Spitzen der Thermoelemente
in der Brennkammer sichtbar sind und maximal 7mm in die Kammer hineinragen.
3.
Verbinden Sie die Kupplungen der Ausgleichsleiter mit den entsprechenden Steckern der
Thermoelemente.
•
Kupplung R/S mit Stecker R/S,
•
Kupplung Cu mit Stecker Cu.
Fig. 4-14
Steckverbindung der Thermoelemente
