AUSTROMAT
µSiC

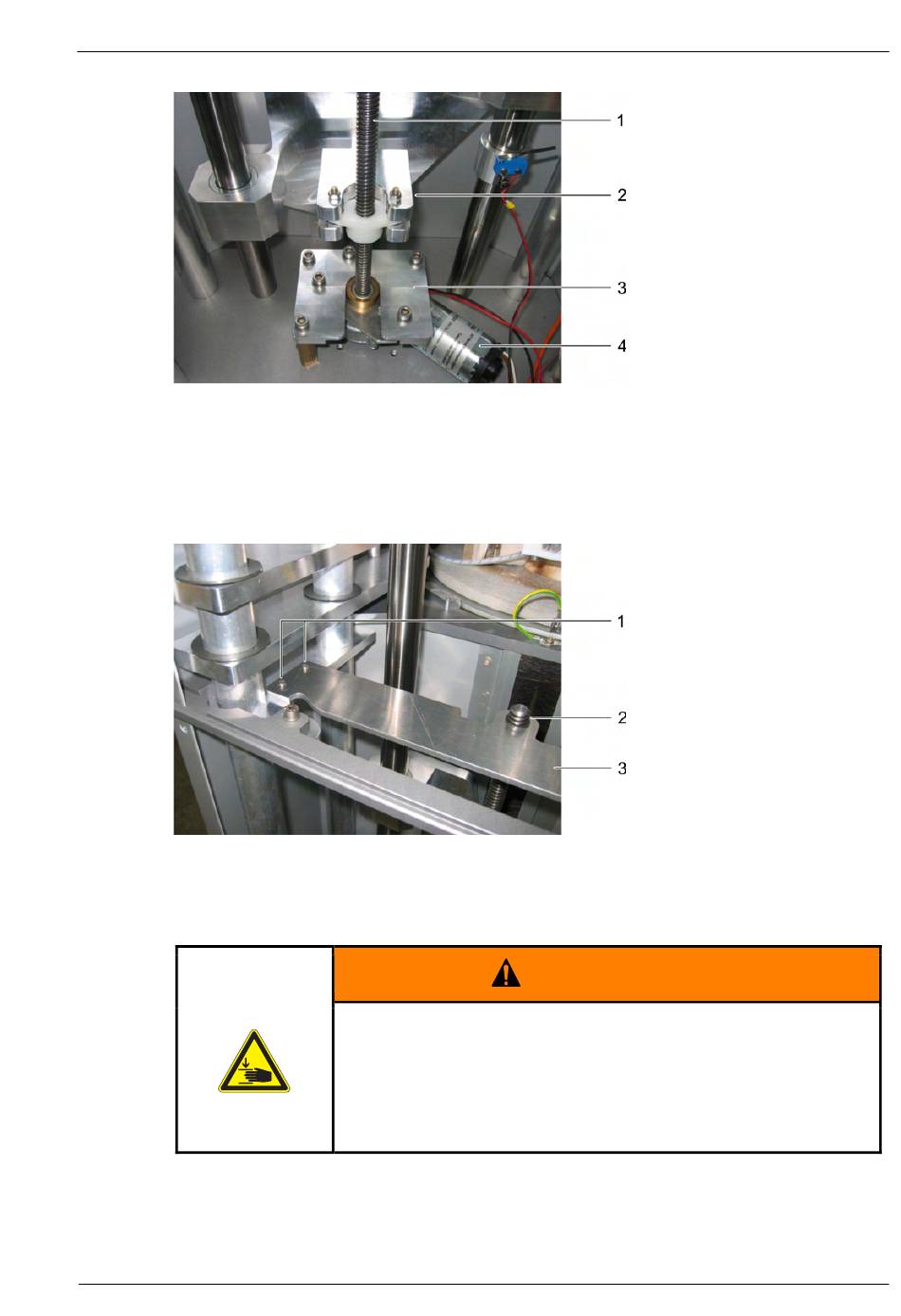

Fig. 4-31
Spindelantrieb komplett (Ansicht von hinten)
1
Spindel
2
Mitnehmeraufhängung für den Liftschlitten
6.
Lösen Sie die vier Schrauben der Spindellagerhalterung von unten mit einem
Innensechskantschlüssel SW5. Ziehen Sie die Halterung nach oben ab.
Fig. 4-32
Spindellagerhalterung
1
Innensechskantschrauben SW5 (Kopf unten)
2
Spindellager
SERVICEANLEITUNG (Version 10/2012)
Schwerer Liftschlitten.
Wird der Spindelantrieb vom Liftschlitten getrennt, fällt der
Liftschlitten nach unten.
Fixieren Sie den Liftschlitten, bevor Sie den Spindelantrieb vom
Liftschlitten abtrennen.
3
Motorhalterung
4
Motor
3
Spindellagerhalterung
WARNUNG
4. Wartungsarbeiten
43
