4. Wartungsarbeiten
9.
Hebeln Sie die Ferritkerne um die Anschlusskabel mit einem schmalen Schlitzschrauben-
dreher aus ihrer Halterung.

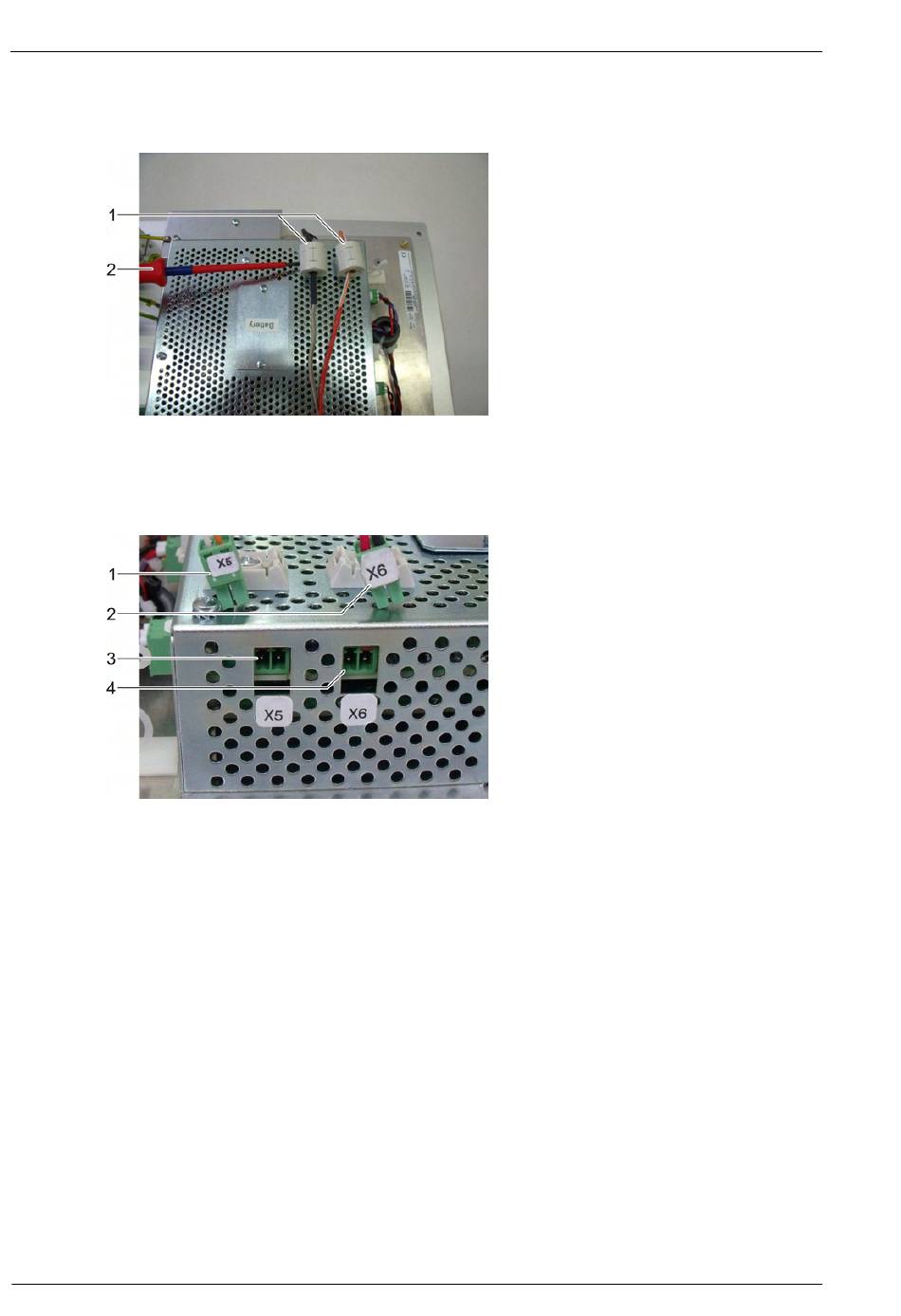

Fig. 4-23
Lösen der Ferritkerne
1
Ferritkerne (2x)
10. Stecken Sie die Stecker der Ausgleichsleiter (X5 und X6) von der Elektronik ab.
Fig. 4-24
Abgesteckte Ausgleichsleiter
1
Stecker Ausgleichsleiter X5
2
Stecker Ausgleichsleiter X6
11. Entfernen Sie die Kabelbinder, die zur Befestigung der Ausgleichsleiter dienen. Notieren
Sie sich deren Anordnung für den Wiedereinbau.
38
2
Schlitzschraubendreher
3
Buchse Ausgleichsleiter X5
4
Buchse Ausgleichsleiter X6
SERVICEANLEITUNG (Version 10/2012)
®
®
AUSTROMAT
µSiC
