AUSTROMAT
µSiC
12. Entfernen Sie die Innensechskantschrauben (Schlüsselweite SW5) des Pertinaxblocks.

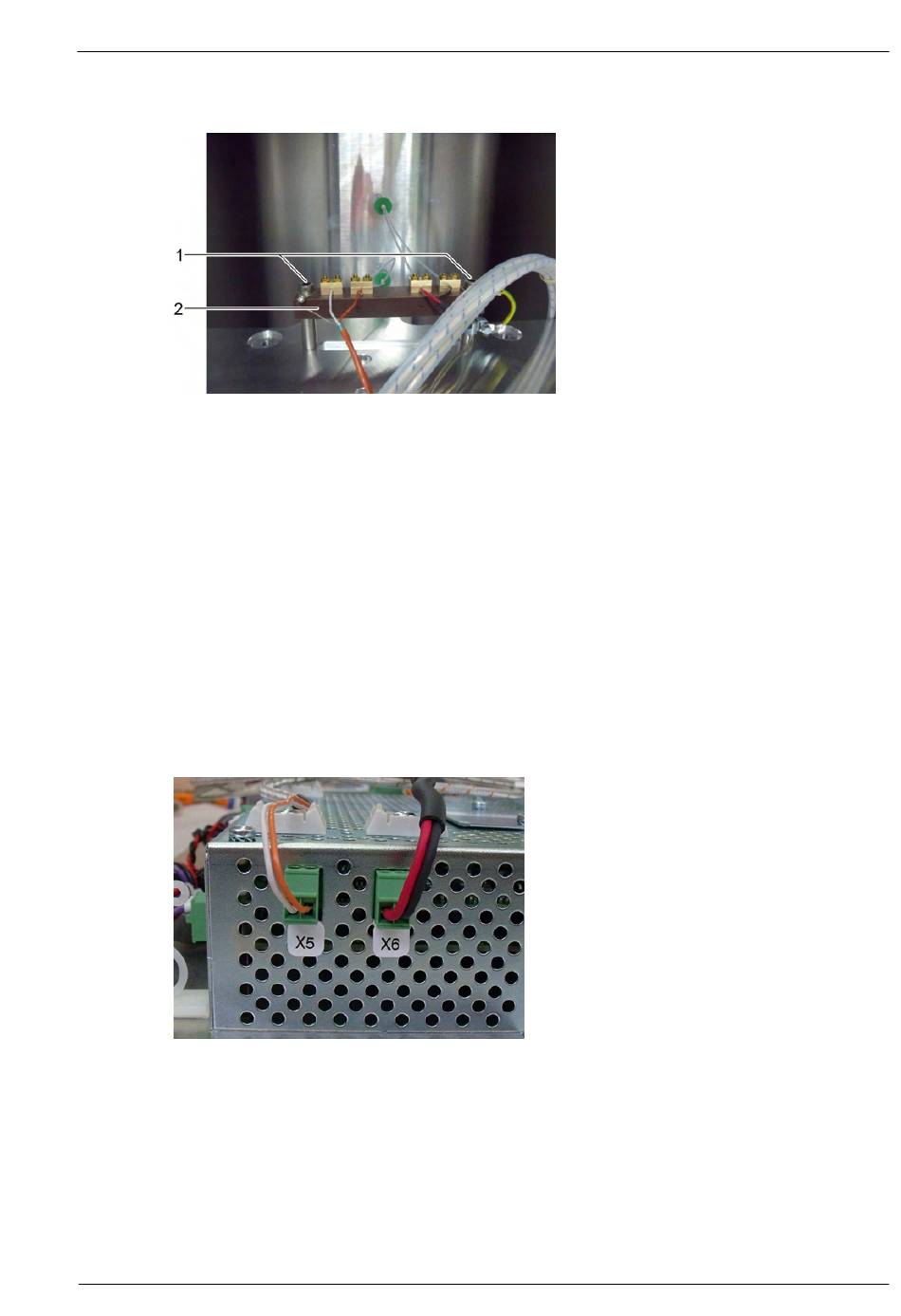

Fig. 4-25
Entfernen der alten Thermoelementeinheit
1
Innensechskantschrauben (2x)
13. Die Silikonpfropfen der Thermoelemente sind evtl. mit Silikon am Topf fixiert. Lösen Sie die
Fixierung mit einem Messer. Ziehen Sie nun die Thermoelemente mit dem Pertinaxblock
vorsichtig nach hinten heraus.
14. Entfernen Sie die alte Thermoelementeinheit. Die Hülsen und die Innensechskant-
schrauben (Schlüsselweite SW5) werden wiederverwendet. Befestigen Sie diese wieder
am Gehäuse.
15. Entfernen Sie die Reste der Silikonpfropfen mit einem Staubsauger.
Thermoelementeinheit einbauen
1.
Nehmen Sie die neuen Ausgleichsleiter (ohne angesteckte Thermoelemente) und
verbinden Sie die Stecker (X5 und X6) mit der Elektronik.
Fig. 4-26
Neue Ausgleichsleiter an X5 und X6
2.
Drücken Sie die Ferritkerne zum Befestigen in die Sockel.
SERVICEANLEITUNG (Version 10/2012)
2
Pertinaxblock
4. Wartungsarbeiten
39
