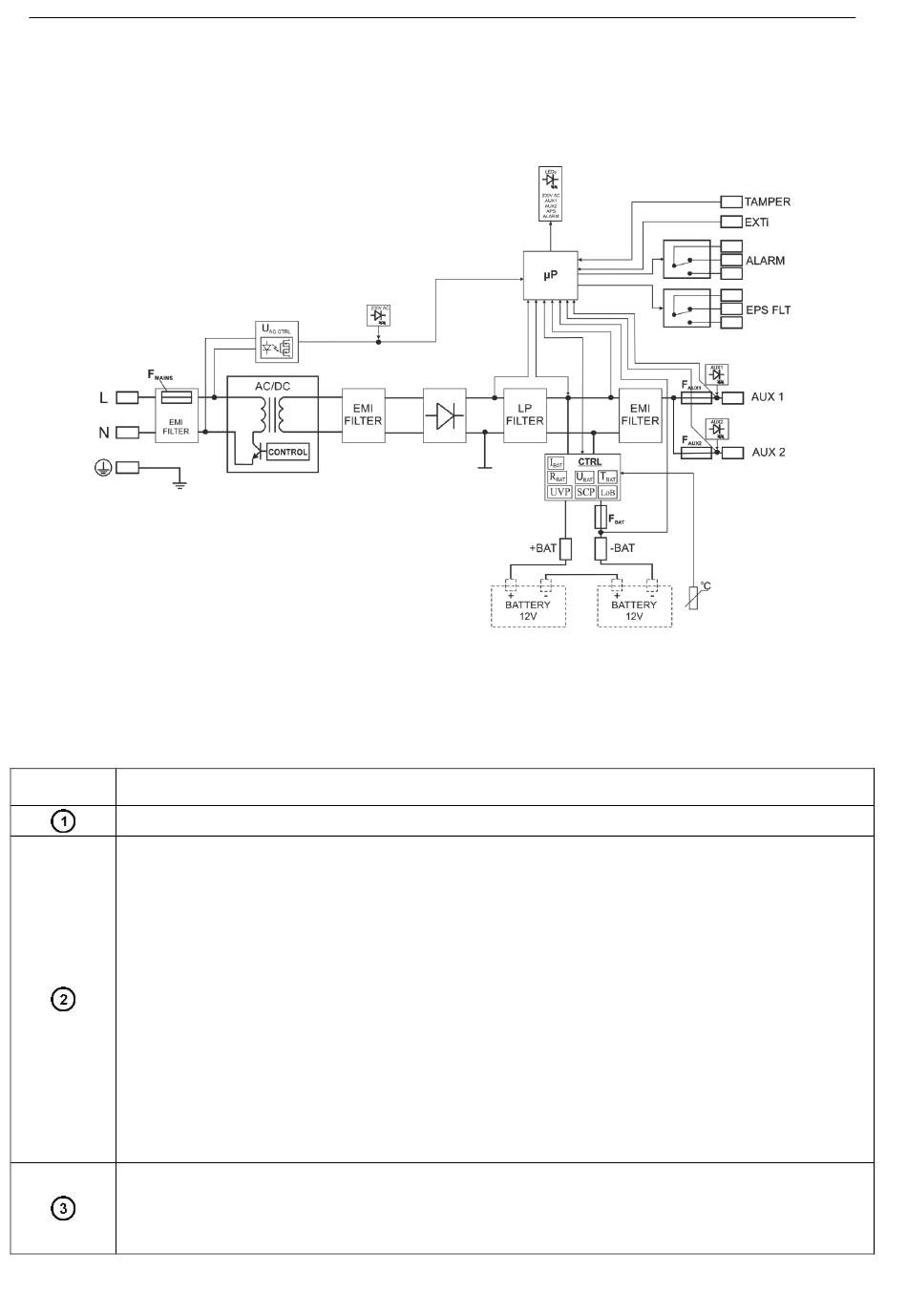

3.2. Blockschaltbild.
Das Netzteil wurde in Anlehnung an Hochleistungsumformeranlage AC/DC hergestellt. Die angewandte MP
Anlage ist für volle Diagnostik der Netzteil- und Akkuparameter verantwortlich.
Auf der unteren Abbildung wurden das Blockschaltbild des Netzteils und die gewählten Funktionsblöcke dargestellt,
die eine Schlüsselbedeutung für seinen korrekten Betrieb haben.
3.3. Beschreibung der Elemente und Klemmen des Netzteils.
Tabelle 1. Elemente des Netzteils (Abb. 2).
Nr. des
Elements
L-N-PE Anschluss der Stromversorgung 230 V mit Schutzklemme
Klemmen:
TEMP
TAMPER – Eingang für Mikroausschalter des Sabotageschutzes
ALARM
EPS
EXTi
+BAT-
+AUX1-
+AUX2-
ACHTUNG! Auf Zeichnung 2 stellt das Steckersystem einen Zustand ohne Spannung des Relais,
was einem Zustand mit Signalisierung einer Störung entspricht.
Sicherungen:
F
BAT
F
AUX1
F
AUX2
Die Werte der Sicherungen sind in Tabelle 4 „Elektrische Parameter" angegeben.
EN54C
Abb. 1. Schaltplan Netzteil.
– Eingang des Temperaturfühlers der Batterien
Geschlossener Eingang = keine Signalisierung
Offener Eingang
– technischer Ausgang für den Gesamtausfall - Relais
– technischer Ausgang für Signalisierung des AC - Netzschwunds
Offener Zustand
Geschlossener Zustand = Versorgung AC - O.K.
– Ausgang für externen Ausfall
Geschlossener Eingang = keine Signalisierung
Offener Eingang
– Klemmen zum Anschluss der Akkumulatoren
– Versorgungsausgang AUX1 ( - AUX=GND)
– Versorgungsausgang AUX2 ( - AUX=GND)
– Sicherung im Akkukreis,
– Sicherung im Ausgangskreis AUX1,
– Sicherung im Ausgangskreis AUX2,
Description
= Alarm
= Ausfall der AC-Versorgung
= Alarm
7
