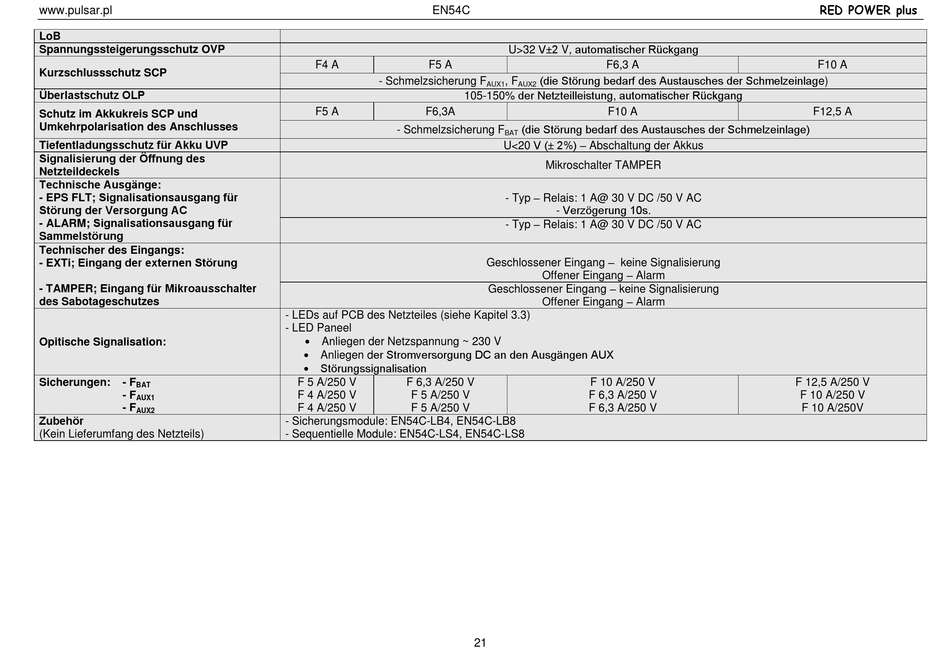

Pulsar RED POWER plus EN54C Serie Bedienungsanleitung Seite 21

Netzteile für brandmeldeanlagen sowie systeme zur kontrolle der ausbreitung von rauch und wärme.
Inhaltsverzeichnis

Werbung

www.pulsar.pl
LoB
Spannungssteigerungsschutz OVP
Kurzschlussschutz SCP
Überlastschutz OLP
Schutz im Akkukreis SCP und
Umkehrpolarisation des Anschlusses
Tiefentladungsschutz für Akku UVP
Signalisierung der Öffnung des
Netzteildeckels
Technische Ausgänge:
- EPS FLT; Signalisationsausgang für
Störung der Versorgung AC
- ALARM; Signalisationsausgang für
Sammelstörung
Technischer des Eingangs:
- EXTi; Eingang der externen Störung
- TAMPER; Eingang für Mikroausschalter
des Sabotageschutzes
Opitische Signalisation:
Sicherungen:
- F
BAT
- F
AUX1
- F
AUX2
Zubehör
(Kein Lieferumfang des Netzteils)
EN54C
F4 A
F5 A
- Schmelzsicherung F
105-150% der Netzteilleistung, automatischer Rückgang
F5 A
F6,3A
- Schmelzsicherung F
- LEDs auf PCB des Netzteiles (siehe Kapitel 3.3)
- LED Paneel
 Anliegen der Netzspannung ~ 230 V
 Anliegen der Stromversorgung DC an den Ausgängen AUX
 Störungssignalisation
F 5 A/250 V
F 6,3 A/250 V
F 4 A/250 V
F 5 A/250 V
F 4 A/250 V
F 5 A/250 V
- Sicherungsmodule: EN54C-LB4, EN54C-LB8
- Sequentielle Module: EN54C-LS4, EN54C-LS8
U>32 V±2 V, automatischer Rückgang
F6,3 A
(die Störung bedarf des Austausches der Schmelzeinlage)
, F
AUX1
AUX2
F10 A
(die Störung bedarf des Austausches der Schmelzeinlage)
BAT
U<20 V (± 2%) – Abschaltung der Akkus
Mikroschalter TAMPER
- Typ – Relais: 1 A@ 30 V DC /50 V AC
- Verzögerung 10s.
- Typ – Relais: 1 A@ 30 V DC /50 V AC
Geschlossener Eingang – keine Signalisierung
Offener Eingang – Alarm
Geschlossener Eingang – keine Signalisierung
Offener Eingang – Alarm
F 10 A/250 V
F 6,3 A/250 V
F 6,3 A/250 V
21
RED POWER plus
F10 A
F12,5 A
F 12,5 A/250 V
F 10 A/250 V
F 10 A/250V
