Pulsar RED POWER plus EN54C Serie Bedienungsanleitung Seite 12

Netzteile für brandmeldeanlagen sowie systeme zur kontrolle der ausbreitung von rauch und wärme.
Inhaltsverzeichnis

Werbung

www.pulsar.pl
4.3. Vorgehensweise zur Überprüfung des Netzteils am Installationsort.

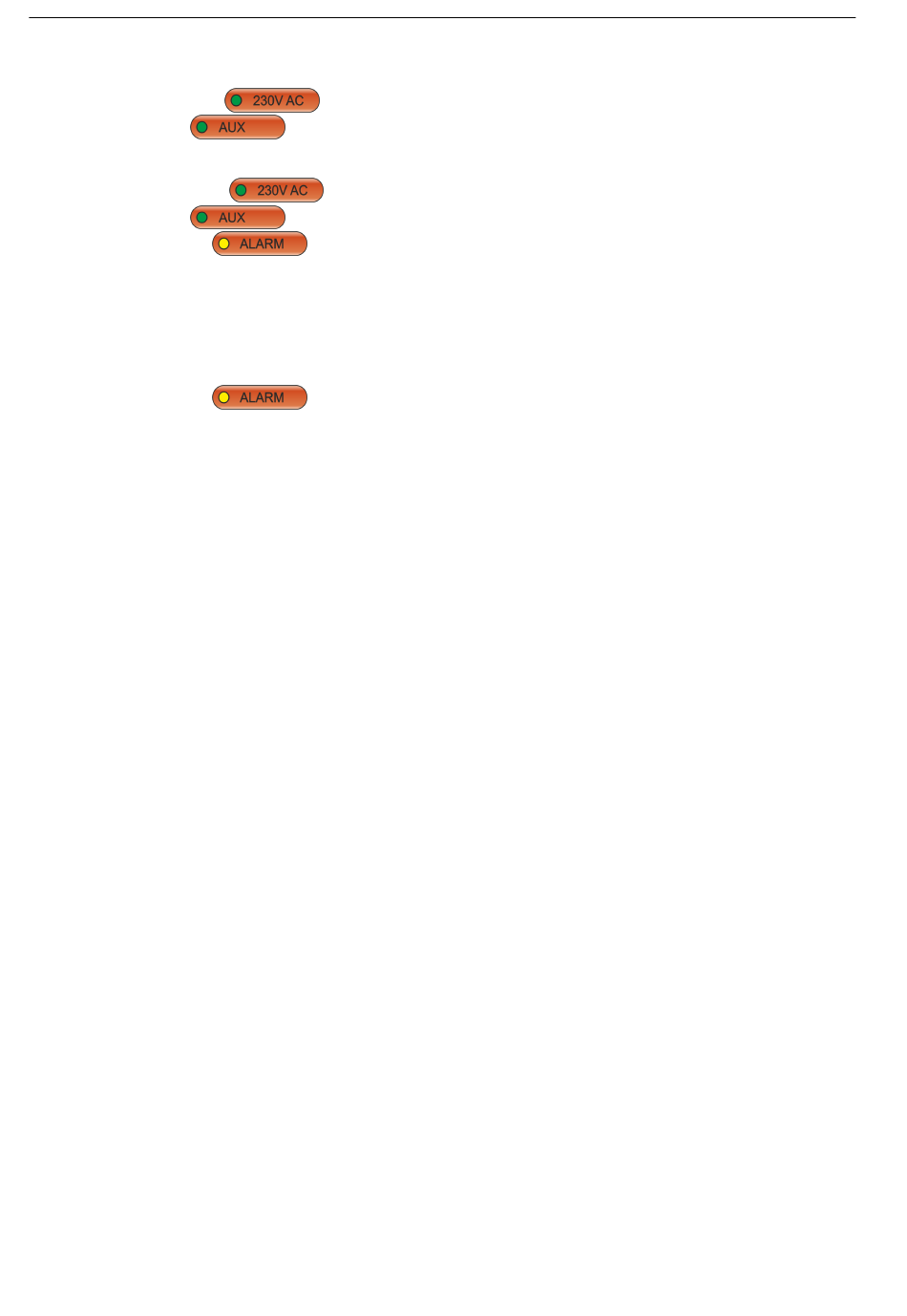

1. Überprüfen Sie die auf der Frontplatte des Netzteils angezeigte Signalisierung::
a) Die LED 230 V AC
b) Die AUX-LED
2. Prüfen, ob die Ausgangsspannung nach einem Ausfall der 230-V-Netzspannung erhalten bleibt.
a) Simulation eines Ausfalls der 230-V-Netzspannung durch Ausschalten des Hauptschalters.
b) Die LED 230 V AC
c) Die AUX-LED
d) Die ALARM-LED
e) Der technische Ausgang EPS und ALARM wechselt nach 10 s.
f)
230-V-Netzspannung erneut einschalten. Die Signalisierung sollte nach ein paar Sekunden in den Zustand
aus Ziffer 1 zurückkehren.
3. Prüfen der korrekten Anzeige der fehlenden Stetigkeit im Batteriekreis.
a) Während des normalen Betriebs des Netzteils (230 V Netzspannung liegt an) ist der Batteriestromkreis durch
Ausschalten der F
b) Innerhalb von 5 Minuten zeigt das Netzteil einen Fehler im Batteriestromkreis an.
c) Die ALARM-LED
d) Technischer Ausgang ALARM wechselt in den entgegengesetzten Zustand.
e) F
-Sicherung im Batteriestromkreis erneut einschalten.
BAT
Innerhalb von weiteren 5 Minuten nach dem Batterietest sollte das Netzteil zum Normalbetrieb zurückkehren
f)
und den Status wie in Punkt 1 anzeigen.
EN54C
sollte leuchten, um das Vorhandensein der Netzversorgung anzuzeigen.
leuchtet, um das Vorhandensein der Ausgangsspannung anzuzeigen.
sollte erlöschen.
sollte leuchten, um das Vorhandensein der Ausgangsspannung anzuzeigen.
beginnt zu blinken.
-Sicherung zu trennen.
BAT
beginnt zu blinken.
12
RED POWER plus
