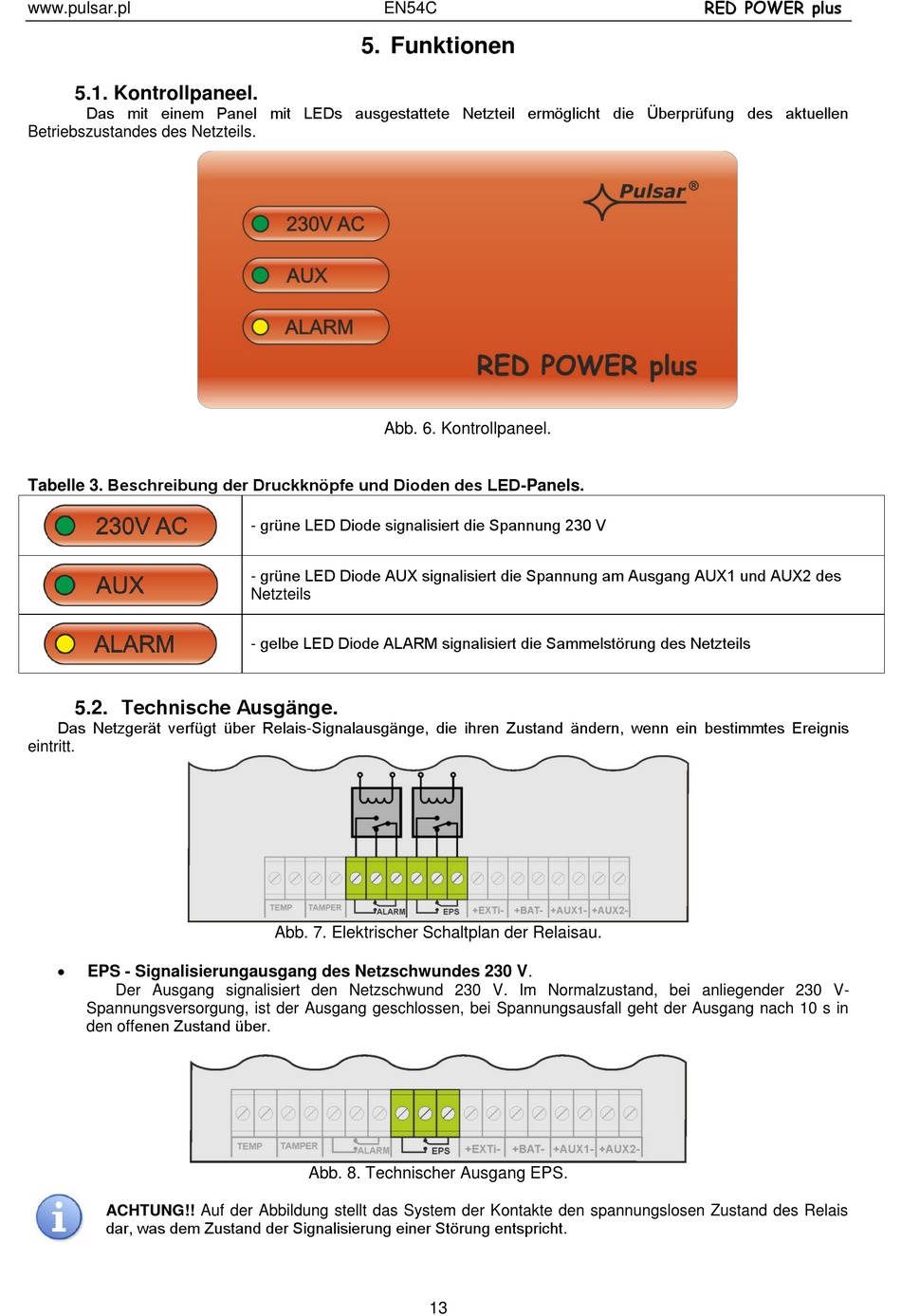

5.1. Kontrollpaneel.
Das mit einem Panel mit LEDs ausgestattete Netzteil ermöglicht die Überprüfung des aktuellen
Betriebszustandes des Netzteils.
Tabelle 3. Beschreibung der Druckknöpfe und Dioden des LED-Panels.
5.2. Technische Ausgänge.
Das Netzgerät verfügt über Relais-Signalausgänge, die ihren Zustand ändern, wenn ein bestimmtes Ereignis
eintritt.
EPS - Signalisierungausgang des Netzschwundes 230 V.
Der Ausgang signalisiert den Netzschwund 230 V. Im Normalzustand, bei anliegender 230 V-
Spannungsversorgung, ist der Ausgang geschlossen, bei Spannungsausfall geht der Ausgang nach 10 s in
den offenen Zustand über.
ACHTUNG!! Auf der Abbildung stellt das System der Kontakte den spannungslosen Zustand des Relais
dar, was dem Zustand der Signalisierung einer Störung entspricht.
EN54C
5. Funktionen
Abb. 6. Kontrollpaneel.
- grüne LED Diode signalisiert die Spannung 230 V
- grüne LED Diode AUX signalisiert die Spannung am Ausgang AUX1 und AUX2 des
Netzteils
- gelbe LED Diode ALARM signalisiert die Sammelstörung des Netzteils
Abb. 7. Elektrischer Schaltplan der Relaisau.
Abb. 8. Technischer Ausgang EPS.
13
