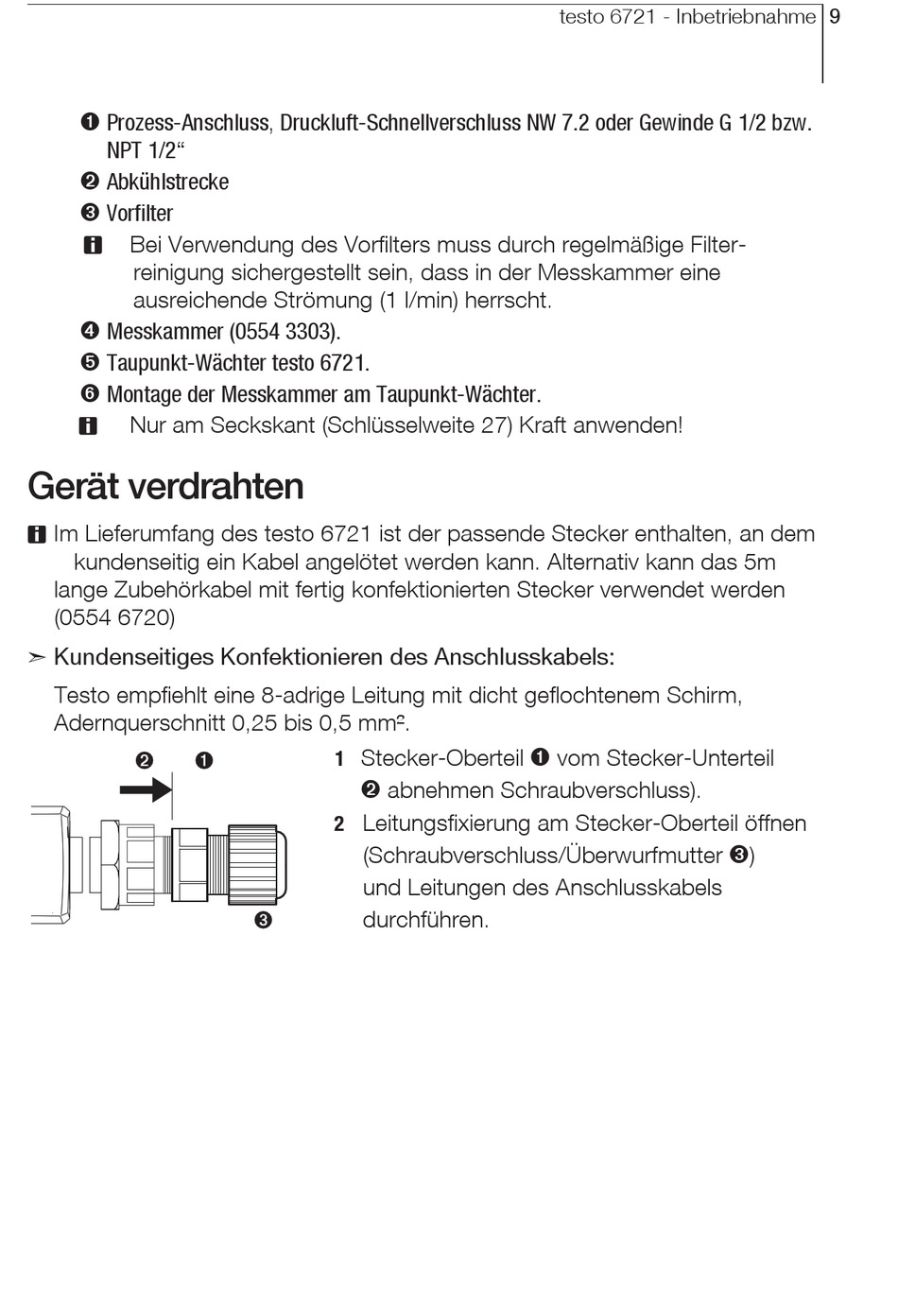

Prozess-Anschluss, Druckluft-Schnellverschluss NW 7.2 oder Gewinde G 1/2 bzw.
Ê
NPT 1/2"
Abkühlstrecke
Ë
Vorfilter
Ì
Bei Verwendung des Vorfilters muss durch regelmäßige Filter-
reinigung sichergestellt sein, dass in der Messkammer eine
ausreichende Strömung (1 l/min) herrscht.
Messkammer (0554 3303).
Í
Taupunkt-Wächter testo 6721.
Î
Montage der Messkammer am Taupunkt-Wächter.
Ï
Nur am Seckskant (Schlüsselweite 27) Kraft anwenden!
Gerät verdrahten
Im Lieferumfang des testo 6721 ist der passende Stecker enthalten, an dem
kundenseitig ein Kabel angelötet werden kann. Alternativ kann das 5m
lange Zubehörkabel mit fertig konfektionierten Stecker verwendet werden
(0554 6720)
Kundenseitiges Konfektionieren des Anschlusskabels:
ã
Testo empfiehlt eine 8-adrige Leitung mit dicht geflochtenem Schirm,
Adernquerschnitt 0,25 bis 0,5 mm².
Stecker-Oberteil
1
abnehmen Schraubverschluss).
Ë
Leitungsfixierung am Stecker-Oberteil öffnen
2
(Schraubverschluss/Überwurfmutter
und Leitungen des Anschlusskabels
durchführen.
testo 6721 - Inbetriebnahme 9
vom Stecker-Unterteil
Ê
)
Ì
