OD5 SH
Aufputz-Kit für eine OD5 TD.

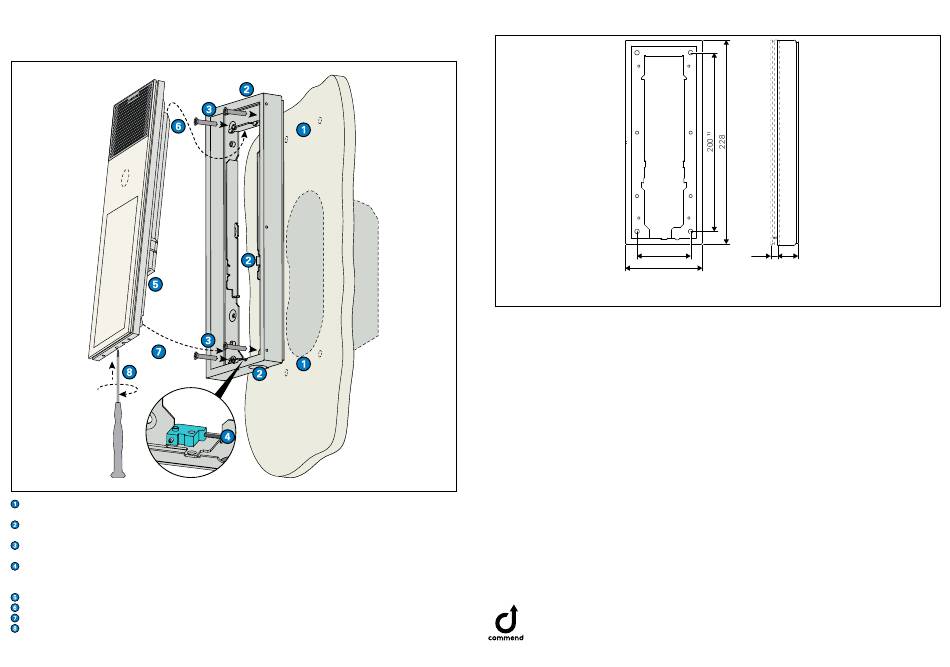

Montage
Vier Löcher in die Wand bohren (siehe „Abmessungen") und die mitgelieferten Dübel einsetzen
oder alternativ eine Standard-Unterputz-Doppeldose für die Montage vorbereiten.
Die benötigten Kabel (Ethernet- und ggf. USB-Kabel) durch eine der dafür vorgesehenen Kabel-
öffnungen führen (unten oder hinten).
Das Aufputz-Kit mithilfe der Montageschrauben an der Wand montieren (Verriegelungselement muss
unten sein).
Bei Bedarf den Sabotage-Schalter an ein Modul mit einem Eingang anschließen (z. B. IP Secure
Connector oder EB2E3A-AUD). Dieser Eingang muss mittels Webinterface der OD5 TD entspre-
chend konfiguriert werden (siehe auch Manual „OD5 TD").
Die Kabel anschließen. Dabei die Kabelführung beachten.
Die Sprechstelle oben am Aufputz-Kit einhaken.
Das unteren Ende der Sprechstelle fest an die Montagedose drücken.
Mittels Tx08-Schraubendreher (im Lieferumfang der OD5 TD enthalten) die Arretierschraube gegen
den Uhrzeigersinn bis zum Anschlag herausdrehen. Prüfen, ob das untere Ende der Sprechstelle am
Aufputz-Kit arretiert ist.
Abmessungen
Maße in mm, kein Maßstab!
60
1)
86
1)
Abmessungen für
Wandbohrlöcher (ø 5 mm)
Empfohlene Montagehöhe und Position
• Montieren Sie die obere Kante der Sprechstelle ca. 1.650 mm
über der fertigen Fußbodenoberfläche. Passen Sie die Montage-
höhe ggf. an die jeweiligen Erfordernisse an.
• Für eine barrierefreie Erreichbarkeit sollten Bedienelemente mit
genügend Abstand von Gebäude ecken und -kanten montiert
werden.
• Beachten Sie beim Montieren der Sprechstelle den Kamera-
winkel im Sinne der Berrierefreiheit, sodass Rollstuhlfahrer und
Kinder von der Kamera erkannt werden können:
110° (vertikal) x 130° (horizontal)
Montagehinweise
• Dieses Kit darf nur von ausgebildetem Fachpersonal installiert werden.
• Verwenden Sie für die Installation nur die dafür vorgesehenen Werkzeuge.
• Montieren Sie dieses Kit nicht auf instabilen Wänden oder auf Oberflächen, die das Gewicht des
Geräts nicht tragen können.
• Es darf kein Wasser in dieses Kit eindringen. Sorgen Sie deshalb ggf. für eine bauliche Abdichtung
des Kits zur Wand.
• Achten Sie auf eine verzugsfreie Montage des Kits (z. B. an unebenen Wänden).
• Installieren Sie die Sprechstelle mit einem Abstand von min. 150 mm nach unten, um einen Zugang
zu den Verriegelungsschrauben (Tx08) zu ermöglichen.
• Es wird empfohlen, innerhalb einer Unterputzdose die optionale CAT-Crimp-Buchse C-RJ45-MONT
an das offene Ende des CAT-Kabels zu montieren und daran das CAT-6-Kabel anzuschließen.
Hinweis des Herstellers
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-OD5-SH, Version: 1.1/0320
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
11
23
2)
2)
OD5 TD
Lieferumfang
• Aufputz-Kit (inkl. Sabotage-
Schalter)
• 4 Montageschrauben
• 4 Dübel
• CAT-6-Kabel (0,3 m)
• Beipackzettel
