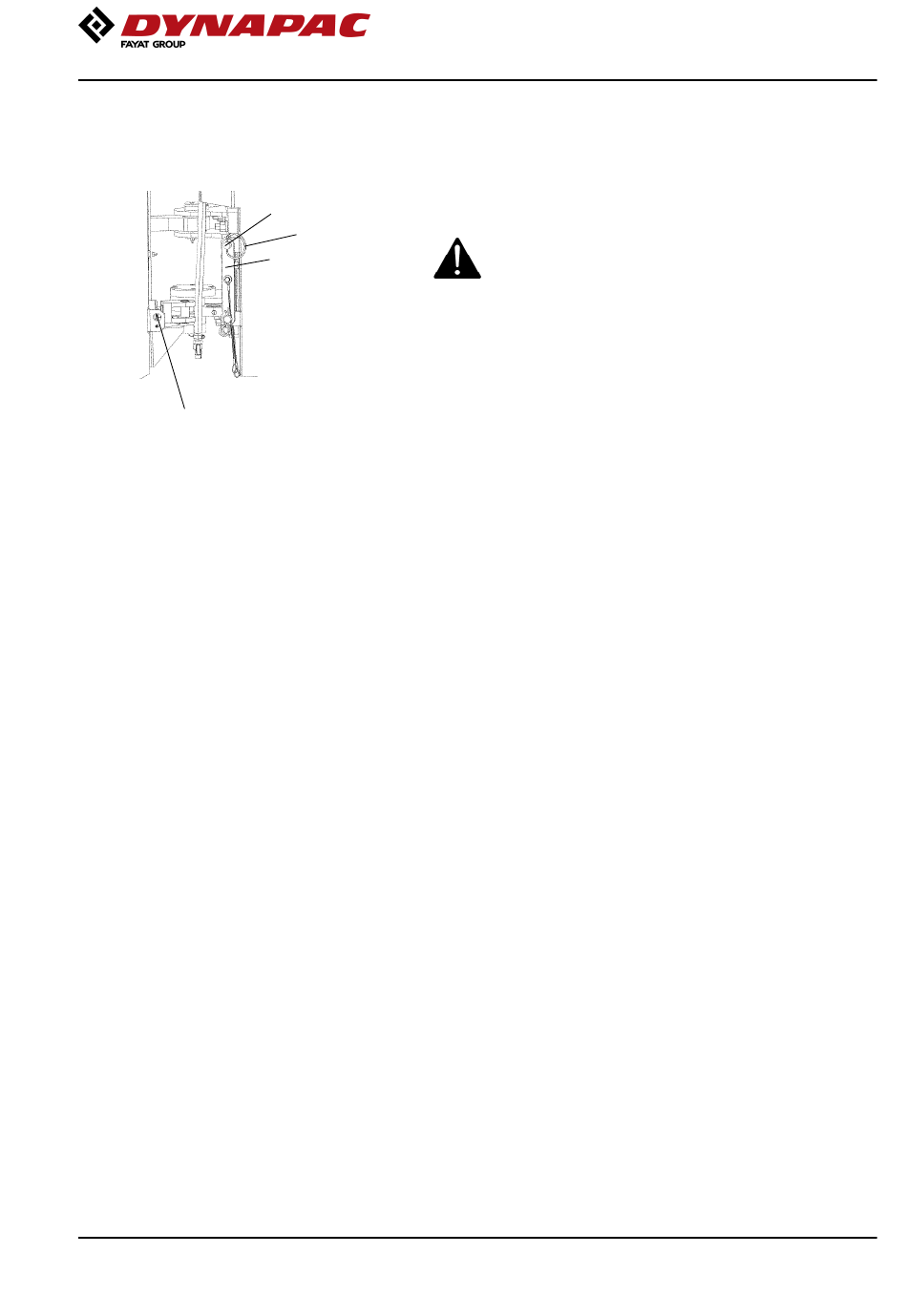

Abb. Knickgelenk in verriegelter
Stellung
1. Verriegelungsarm
2. Sicherungssplint
3. Sperrstift
4. Sicherungsöse
2021-08-13

Verschiedenes

Anheben

3

Verriegelung des Knickgelenks

2
1
Das Lenkrad in die Stellung für Geradeausfahrt
bringen. Die Feststellbremse (31) betätigen.
Den mit einem Draht versehenen Sicherungssplint (2)
herausziehen und den Sperrstift (3)
hoch-/herausziehen.
Den Verriegelungsarm (1) ausklappen und an der
Sicherungsöse (4) am hinteren Rahmen befestigen.
Den Sperrstift (3) durch die Löcher im
Verriegelungsarm (1) und die Sicherungsöse (4)
schieben und den Stift mit dem Sicherungssplint (2)
sichern.
4812164619.pdf
Bevor die Walze gehoben wird, muss das Bevor die Walze gehoben wird, muss das
Knickgelenk gegen ein plötzliches Verdrehen Knickgelenk gegen ein plötzliches Verdrehen
verriegelt werden. verriegelt werden.
