4.3 Fadenführ- und
Überwachungseinrichtung montieren
Beim Aufbau der Fadenführ-und Überwachungseinrichtung werden
folgende Bauteile montiert:
Fadenkontrolleinrichtung
Signalleuchte
4.3.1 Fadenkontrolleinrichtung montieren
Träger der Fadenkontrolleinrichtung zu zweit nach oben schieben, damit
die Träger nicht verkanten.
1. Die seitlichen Sicherheitshauben öffnen und Schrauben (1) auf beiden
Maschinenseiten lösen.

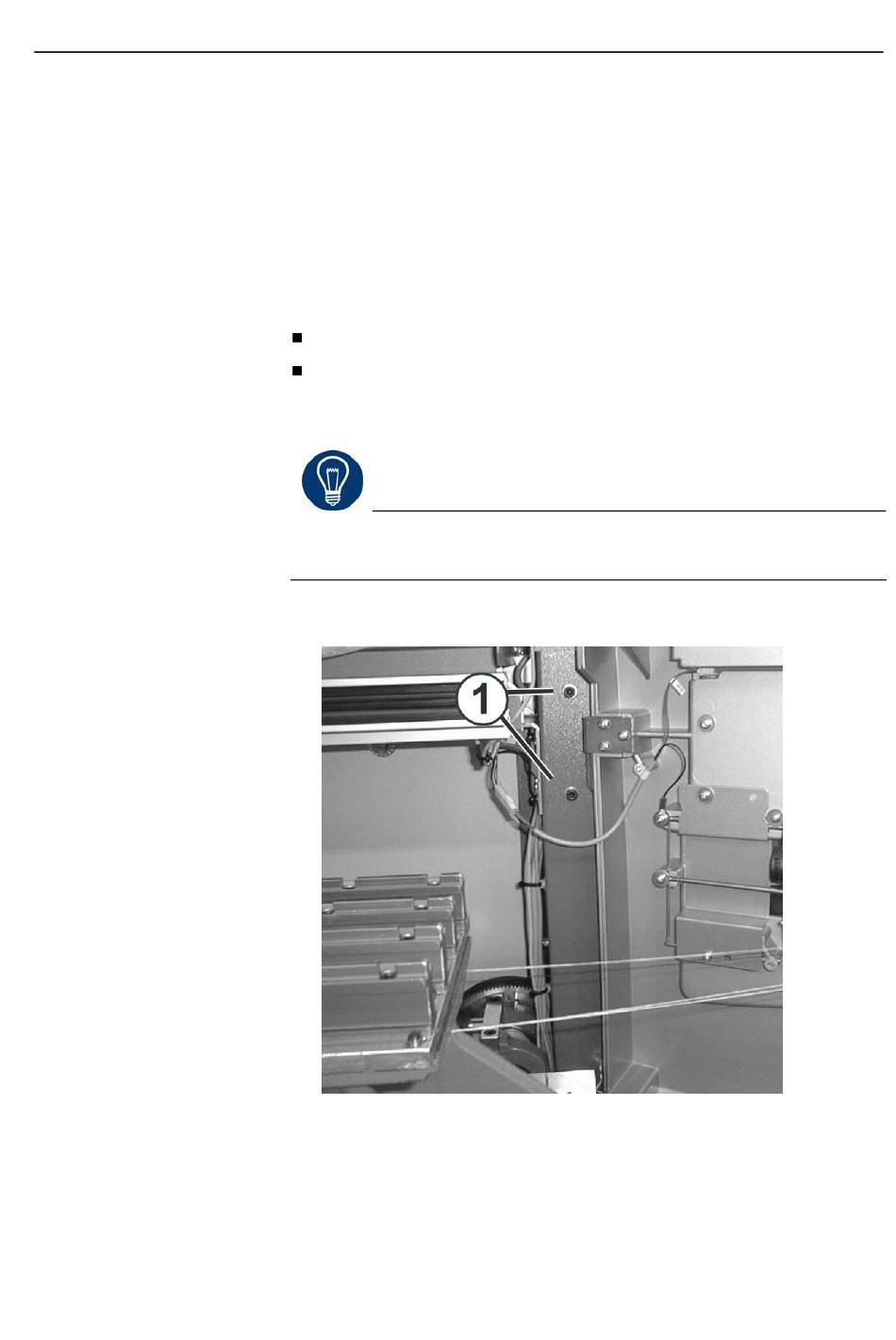

Fig. 4-15 Träger für die Fadenkontrolleinrichtung
2. Gleichzeitig linken und rechten Träger der Fadenkontrolleinrichtung
nach oben schieben, bis der Abstand zwischen Spulentisch und
Fadenkontrolleinrichtung 50 bis 55 cm beträgt.
3. Schrauben (1) auf beiden Maschinenseiten wieder anziehen.
4. Hintere Spur der Fadenkontrolleinrichtung aus der Transport- in die
Produktionsstellung bringen.
Fadenführ- und Überwachungseinrichtung montieren 4.3
Montage und Inbetriebnahme
4
4-15
