4
Montage und Inbetriebnahme
4.2 Maschine montieren
Netzzuleitung am
Hauptschalter anschließen
4-6
Die Strickmaschine muss im Rechtsdrehfeld angeschlossen werden.
Die Netzzuleitung wird entweder vom Fußboden (1) aus zum
Hauptschalter geführt oder von der Decke kommend (2) durch den
rechten Träger der Fadenführ- und Überwachungseinrichtung zum
Hauptschalter geführt.

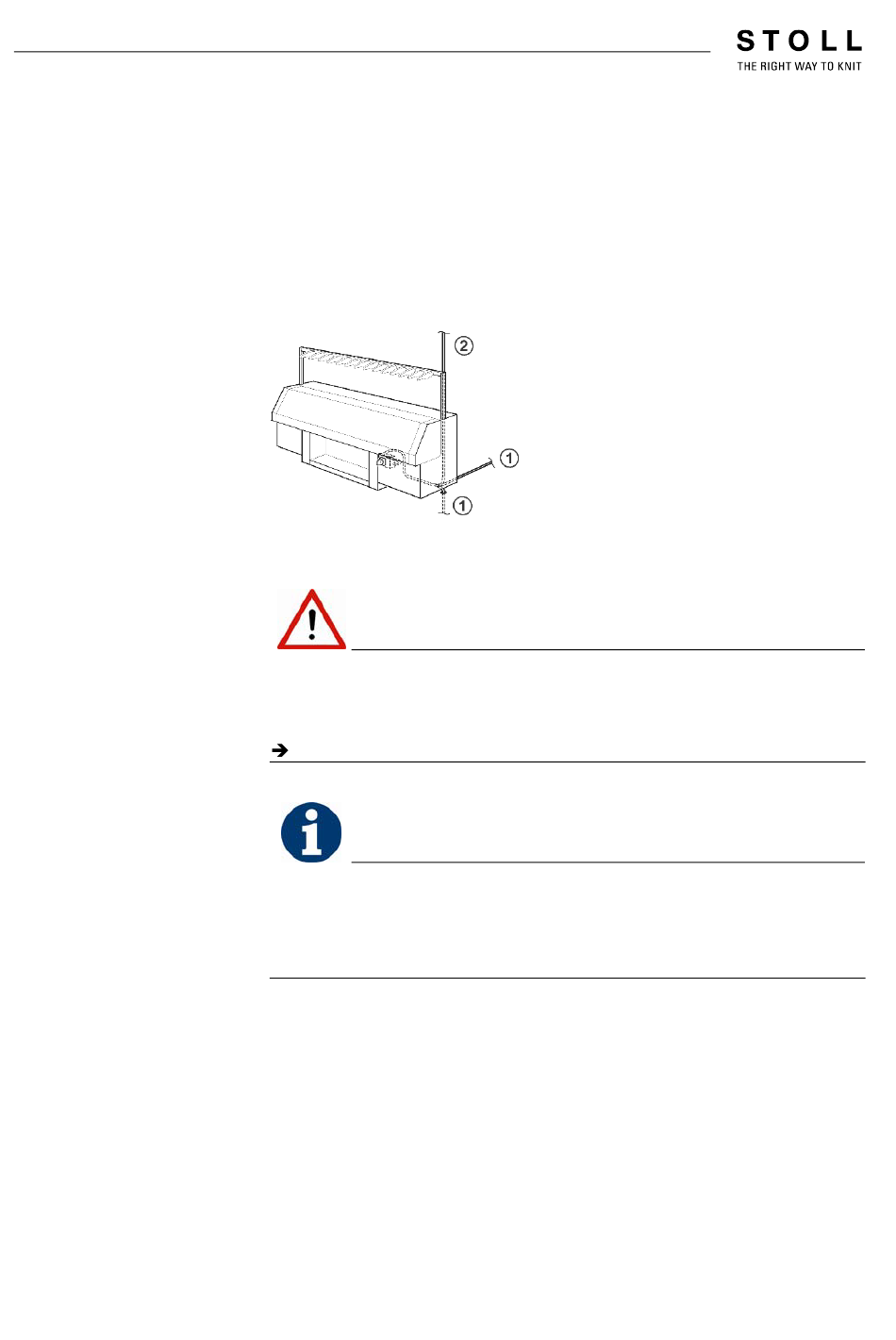

Fig. 4-4
Netzzuleitung
1. Drehrichtung der Netzzuleitung ermitteln.
GEFAHR
Lebensgefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch Stromschlag.
Bauseitige Netzzuleitung stromlos schalten.
2. Gehäuse des Hauptschalters öffnen.
Fehlender Potenzialausgleich!
Es können schwere Fehler oder Störungen in der Maschine und der
Elektronik auftreten, wenn die Klemme "PE" nicht angeschlossen ist.
-> Klemme "PE" immer anschließen.
3. Netzzuleitung an die Klemmen L1, L2, L3 und N der Klemmleiste und
am gelbgrünen Schutzleiter (PE) anschließen.
4. Gehäuse des Hauptschalters schließen.
Der richtige Anschluss der Hauptstromversorgung wird überwacht
(Rechtsdrehfeld: Klemme L1, L2, L3 (R, S, T)). Erscheint die Meldung
"4272 Phasenfolge Drehstrom falsch" auf dem Touchscreen ist der
Anschluss falsch.
Behebung des Fehlers "4272 Phasenfolge Drehstrom falsch":
