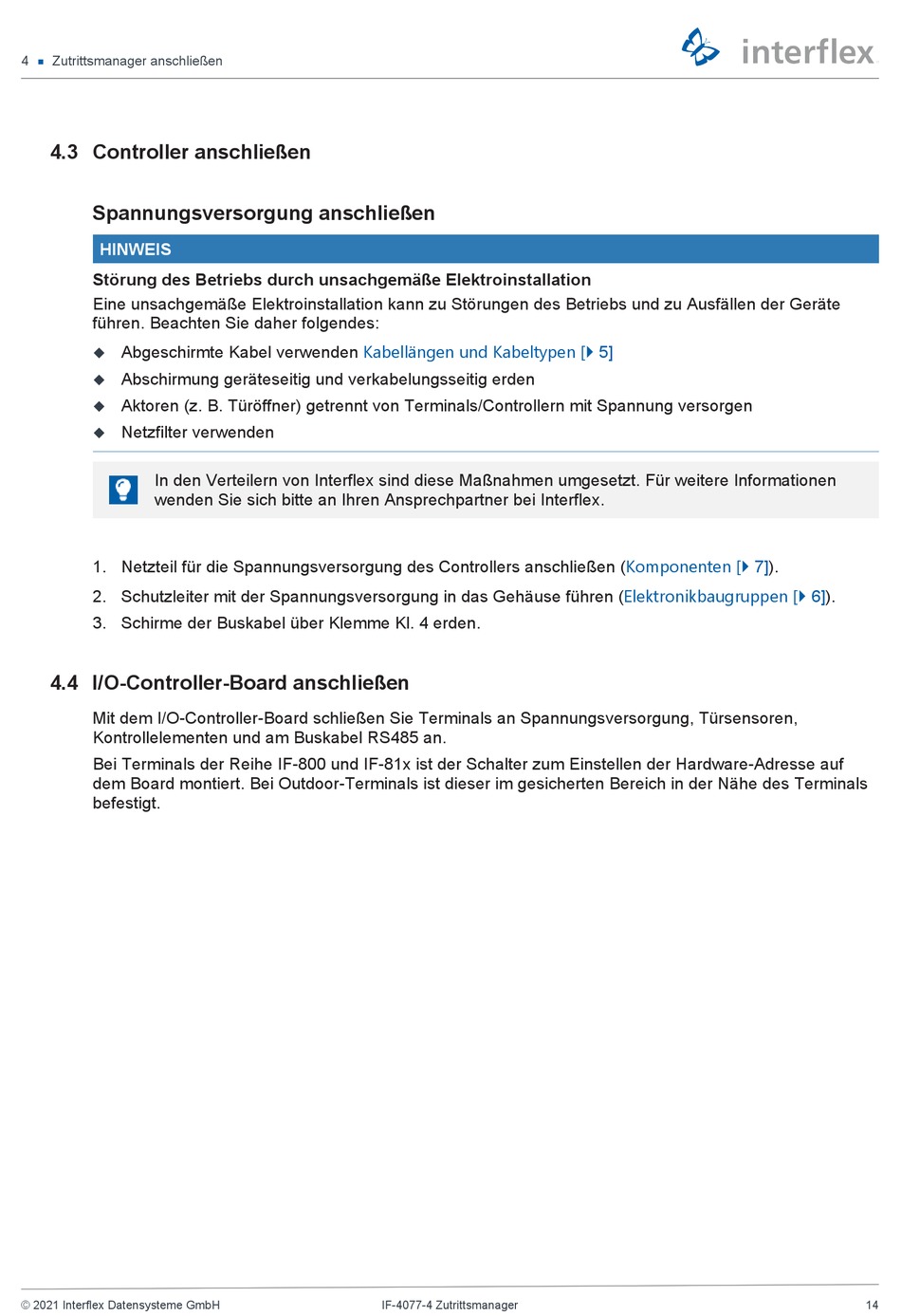

4
Zutrittsmanager anschließen
4.3 Controller anschließen
Spannungsversorgung anschließen
HINWEIS
Störung des Betriebs durch unsachgemäße Elektroinstallation
Eine unsachgemäße Elektroinstallation kann zu Störungen des Betriebs und zu Ausfällen der Geräte
führen. Beachten Sie daher folgendes:
Abgeschirmte Kabel verwenden
u
Abschirmung geräteseitig und verkabelungsseitig erden
u
Aktoren (z. B. Türöffner) getrennt von Terminals/Controllern mit Spannung versorgen
u
Netzfilter verwenden
u
In den Verteilern von Interflex sind diese Maßnahmen umgesetzt. Für weitere Informationen
wenden Sie sich bitte an Ihren Ansprechpartner bei Interflex.
1. Netzteil für die Spannungsversorgung des Controllers anschließen
2. Schutzleiter mit der Spannungsversorgung in das Gehäuse führen
3. Schirme der Buskabel über Klemme Kl. 4 erden.
4.4 I/O-Controller-Board anschließen
Mit dem I/O-Controller-Board schließen Sie Terminals an Spannungsversorgung, Türsensoren,
Kontrollelementen und am Buskabel RS485 an.
Bei Terminals der Reihe IF-800 und IF-81x ist der Schalter zum Einstellen der Hardware-Adresse auf
dem Board montiert. Bei Outdoor-Terminals ist dieser im gesicherten Bereich in der Nähe des Terminals
befestigt.
© 2021 Interflex Datensysteme GmbH
Kabellängen und Kabeltypen [} 5]
IF-4077-4 Zutrittsmanager
(Komponenten
[} 7]).
(Elektronikbaugruppen
[} 6]).
14
