4
Zutrittsmanager anschließen

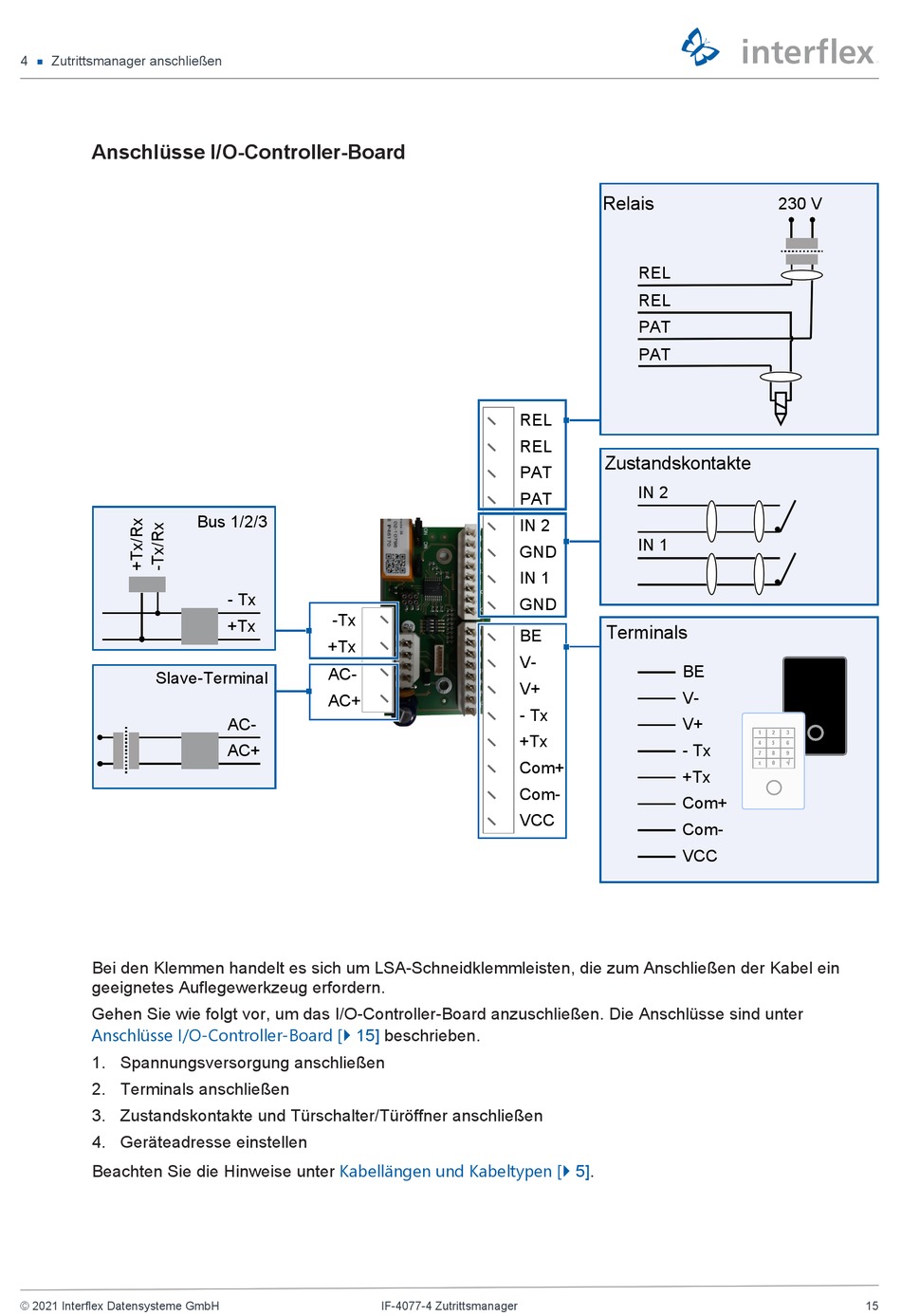

Anschlüsse I/O-Controller-Board
Slave-Terminal
Bei den Klemmen handelt es sich um LSA-Schneidklemmleisten, die zum Anschließen der Kabel ein
geeignetes Auflegewerkzeug erfordern.
Gehen Sie wie folgt vor, um das I/O-Controller-Board anzuschließen. Die Anschlüsse sind unter
Anschlüsse I/O-Controller-Board [} 15]
1. Spannungsversorgung anschließen
2. Terminals anschließen
3. Zustandskontakte und Türschalter/Türöffner anschließen
4. Geräteadresse einstellen
Beachten Sie die Hinweise unter
© 2021 Interflex Datensysteme GmbH
Bus 1/2/3
- Tx
-Tx
+Tx
+Tx
AC-
AC+
AC-
AC+
Kabellängen und Kabeltypen
REL
REL
PAT
PAT
IN 2
GND
IN 1
GND
BE
V-
V+
- Tx
+Tx
Com+
Com-
VCC
beschrieben.
IF-4077-4 Zutrittsmanager
Relais
REL
REL
PAT
PAT
Zustandskontakte
IN 2
IN 1
Terminals
BE
V-
V+
- Tx
+Tx
Com+
Com-
VCC
[} 5].
230 V
1
2
3
4
5
6
7
8
9
x
0
Ö
15
