4

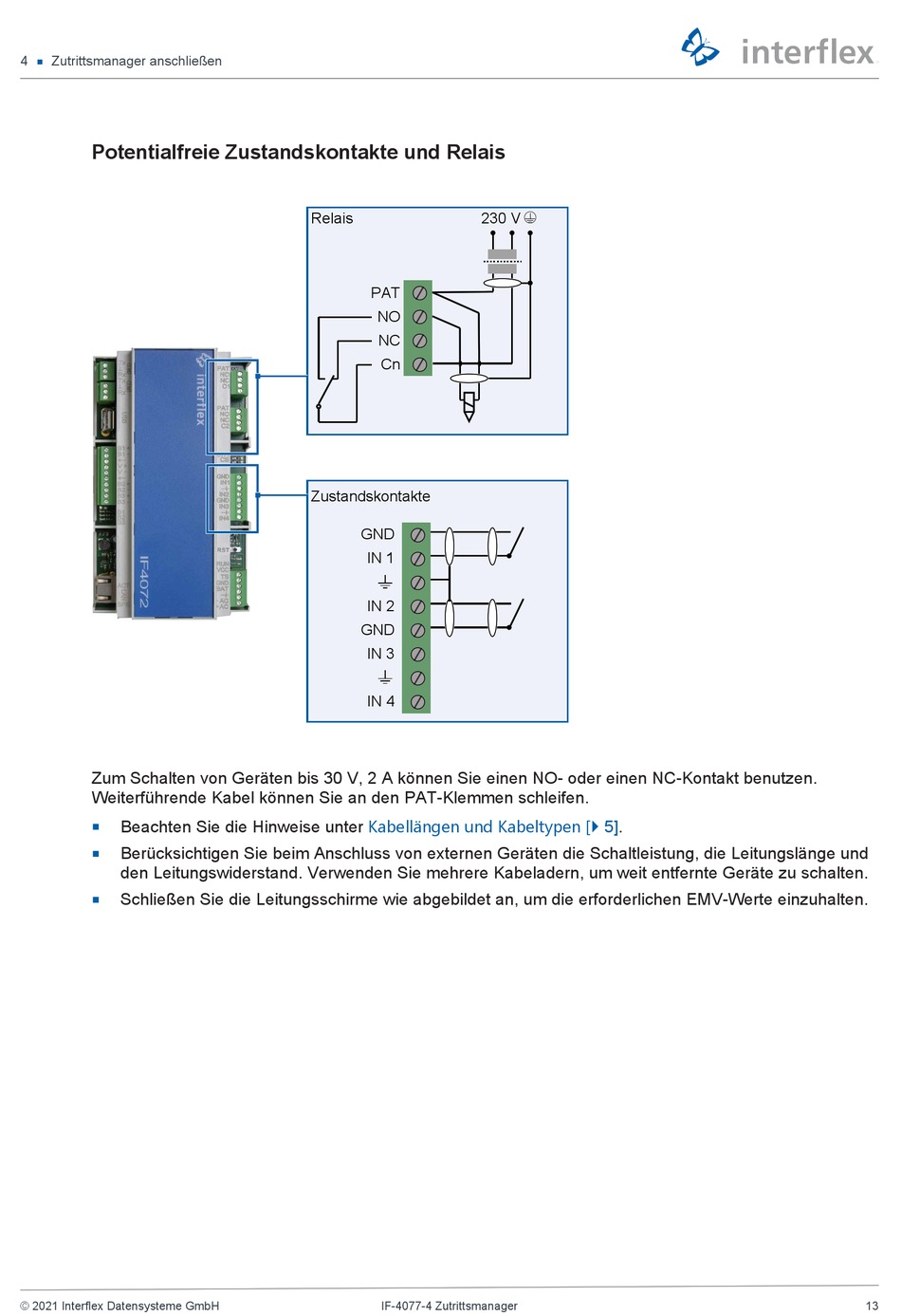

Zutrittsmanager anschließen
Potentialfreie Zustandskontakte und Relais
Zum Schalten von Geräten bis 30 V, 2 A können Sie einen NO- oder einen NC-Kontakt benutzen.
Weiterführende Kabel können Sie an den PAT-Klemmen schleifen.
Beachten Sie die Hinweise unter
n
Berücksichtigen Sie beim Anschluss von externen Geräten die Schaltleistung, die Leitungslänge und
n
den Leitungswiderstand. Verwenden Sie mehrere Kabeladern, um weit entfernte Geräte zu schalten.
Schließen Sie die Leitungsschirme wie abgebildet an, um die erforderlichen EMV-Werte einzuhalten.
n
© 2021 Interflex Datensysteme GmbH
Relais
230 V
PAT
NO
NC
Cn
Zustandskontakte
GND
IN 1
IN 2
GND
IN 3
IN 4
Kabellängen und Kabeltypen
IF-4077-4 Zutrittsmanager
[} 5].
13
