3
Zutrittsmanager montieren

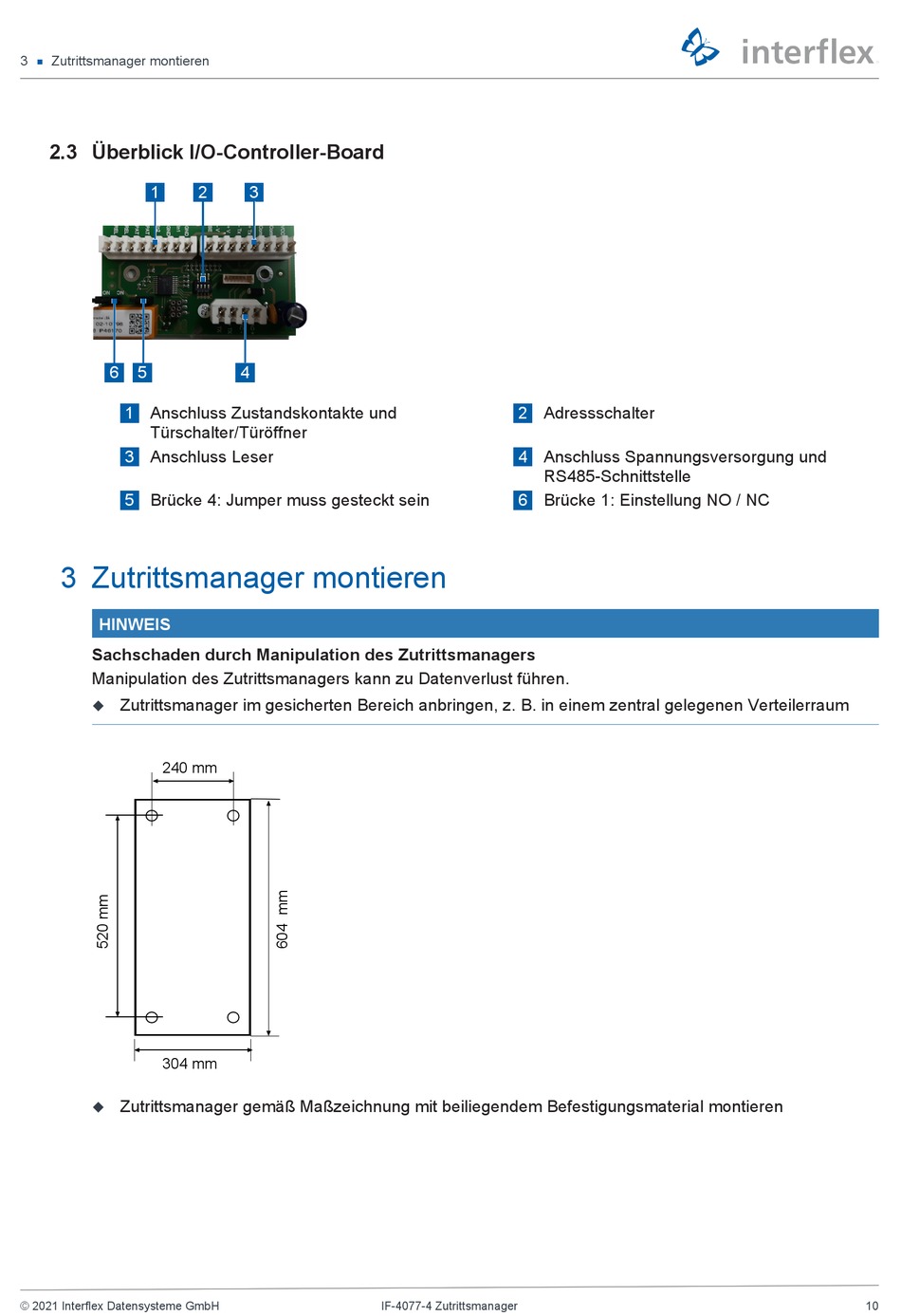

2.3 Überblick I/O-Controller-Board
1
6
5
1
Anschluss Zustandskontakte und
Türschalter/Türöffner
3
Anschluss Leser
5
Brücke 4: Jumper muss gesteckt sein
3 Zutrittsmanager montieren
HINWEIS
Sachschaden durch Manipulation des Zutrittsmanagers
Manipulation des Zutrittsmanagers kann zu Datenverlust führen.
Zutrittsmanager im gesicherten Bereich anbringen, z. B. in einem zentral gelegenen Verteilerraum
u
240 mm
304 mm
Zutrittsmanager gemäß Maßzeichnung mit beiliegendem Befestigungsmaterial montieren
u
© 2021 Interflex Datensysteme GmbH
2
3
4
2
Adressschalter
4
Anschluss Spannungsversorgung und
RS485-Schnittstelle
6
Brücke 1: Einstellung NO / NC
IF-4077-4 Zutrittsmanager
10
