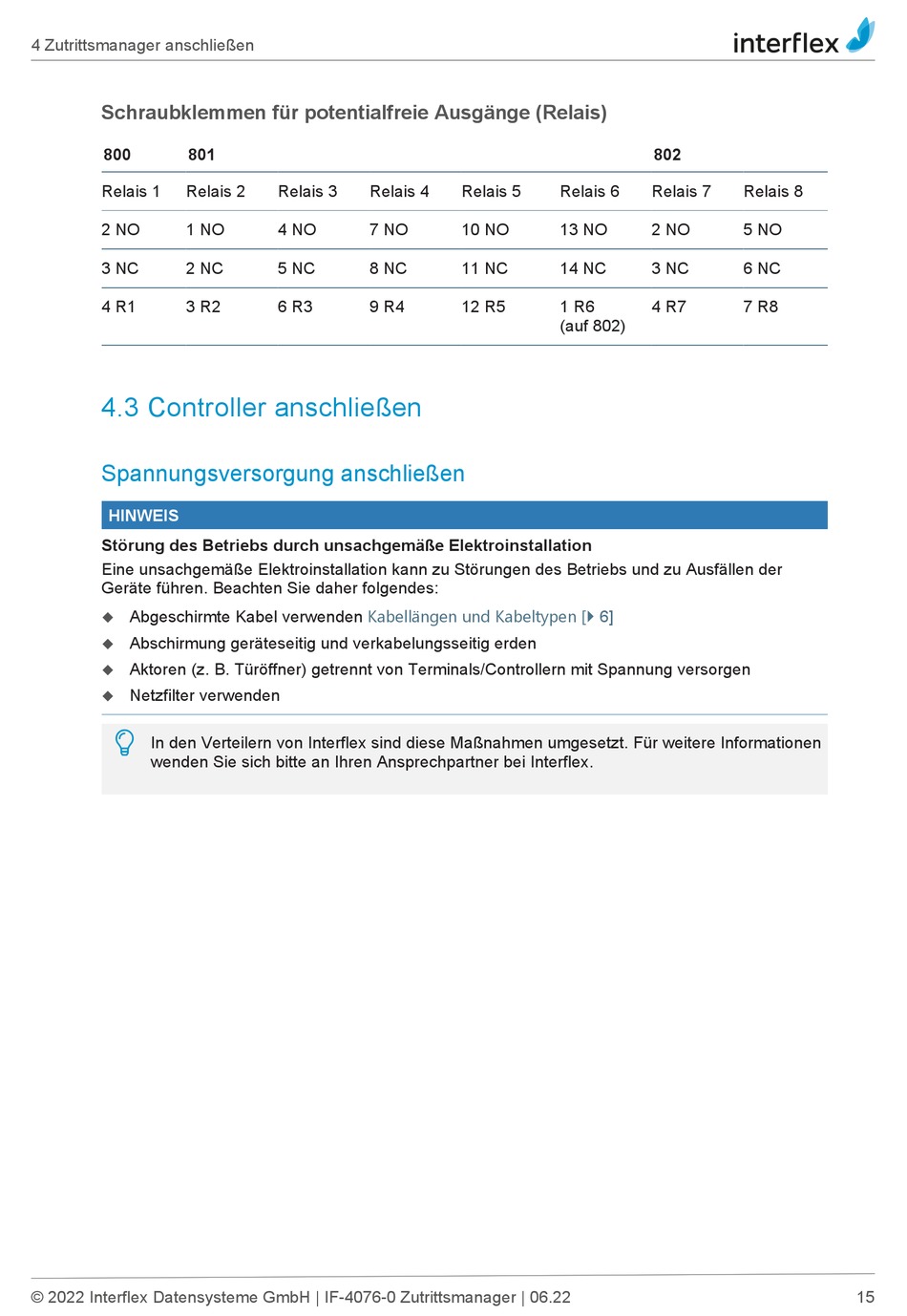

4 Zutrittsmanager anschließen
Schraubklemmen für potentialfreie Ausgänge (Relais)
800
801
Relais 1
Relais 2
2 NO
1 NO
3 NC
2 NC
4 R1
3 R2
4.3 Controller anschließen
Spannungsversorgung anschließen
HINWEIS
Störung des Betriebs durch unsachgemäße Elektroinstallation
Eine unsachgemäße Elektroinstallation kann zu Störungen des Betriebs und zu Ausfällen der
Geräte führen. Beachten Sie daher folgendes:
Abgeschirmte Kabel verwenden
u
Abschirmung geräteseitig und verkabelungsseitig erden
u
Aktoren (z. B. Türöffner) getrennt von Terminals/Controllern mit Spannung versorgen
u
Netzfilter verwenden
u
In den Verteilern von Interflex sind diese Maßnahmen umgesetzt. Für weitere Informationen
wenden Sie sich bitte an Ihren Ansprechpartner bei Interflex.
© 2022 Interflex Datensysteme GmbH | IF-4076-0 Zutrittsmanager | 06.22
Relais 3
Relais 4
4 NO
7 NO
5 NC
8 NC
6 R3
9 R4
Kabellängen und Kabeltypen [} 6]
Relais 5
Relais 6
10 NO
13 NO
11 NC
14 NC
12 R5
1 R6
(auf 802)
802
Relais 7
Relais 8
2 NO
5 NO
3 NC
6 NC
4 R7
7 R8
15
