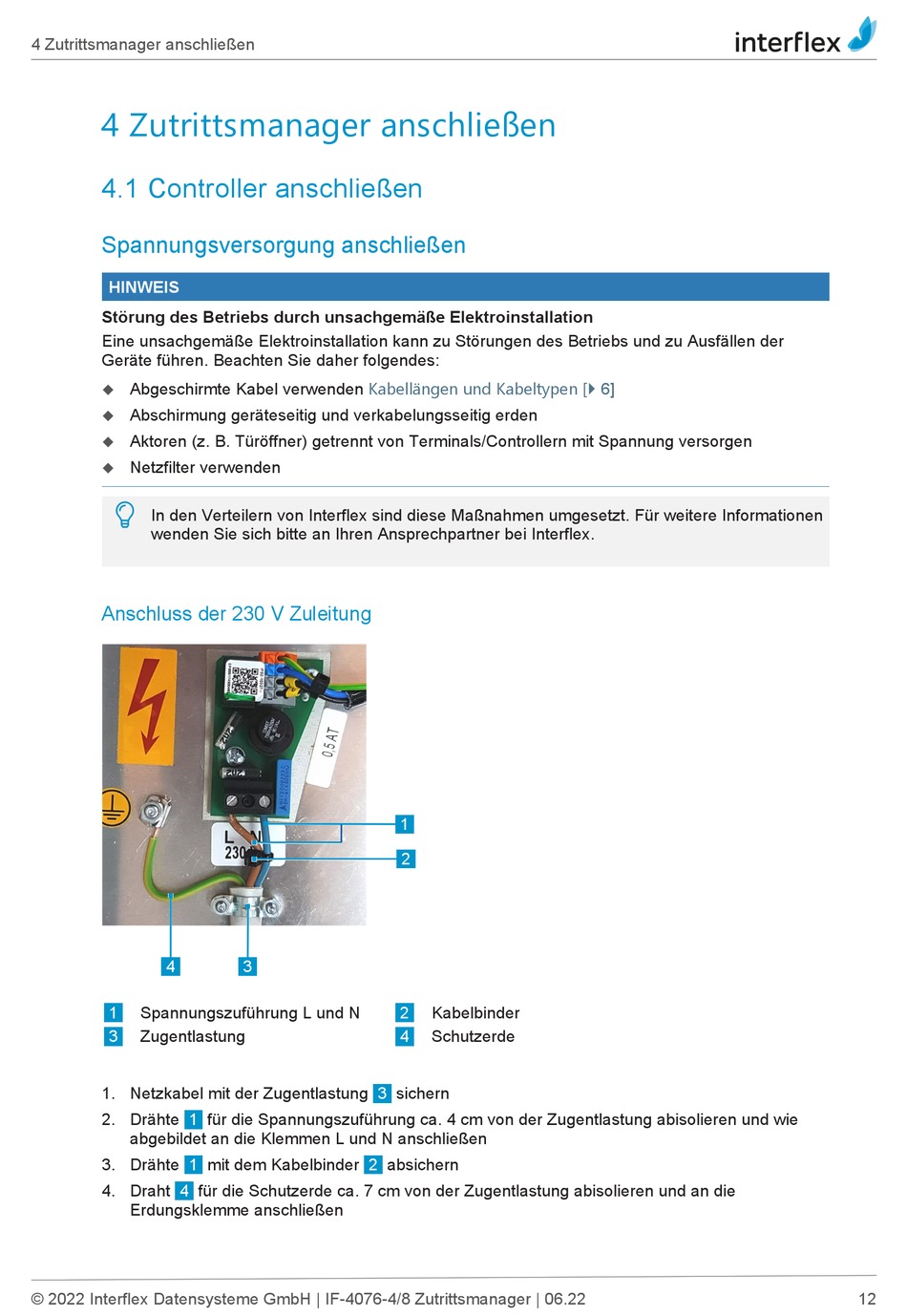

4 Zutrittsmanager anschließen
4 Zutrittsmanager anschließen
4.1 Controller anschließen
Spannungsversorgung anschließen
HINWEIS
Störung des Betriebs durch unsachgemäße Elektroinstallation
Eine unsachgemäße Elektroinstallation kann zu Störungen des Betriebs und zu Ausfällen der
Geräte führen. Beachten Sie daher folgendes:
Abgeschirmte Kabel verwenden
u
Abschirmung geräteseitig und verkabelungsseitig erden
u
Aktoren (z. B. Türöffner) getrennt von Terminals/Controllern mit Spannung versorgen
u
Netzfilter verwenden
u
In den Verteilern von Interflex sind diese Maßnahmen umgesetzt. Für weitere Informationen
wenden Sie sich bitte an Ihren Ansprechpartner bei Interflex.
Anschluss der 230 V Zuleitung
4
1
Spannungszuführung L und N
3
Zugentlastung
1. Netzkabel mit der Zugentlastung
2. Drähte
1
abgebildet an die Klemmen L und N anschließen
3. Drähte
1
4. Draht
4
für die Schutzerde ca. 7 cm von der Zugentlastung abisolieren und an die
Erdungsklemme anschließen
© 2022 Interflex Datensysteme GmbH | IF-4076-4/8 Zutrittsmanager | 06.22
Kabellängen und Kabeltypen [} 6]
3
3
für die Spannungszuführung ca. 4 cm von der Zugentlastung abisolieren und wie
mit dem Kabelbinder
2
1
2
2
Kabelbinder
4
Schutzerde
sichern
absichern
12
