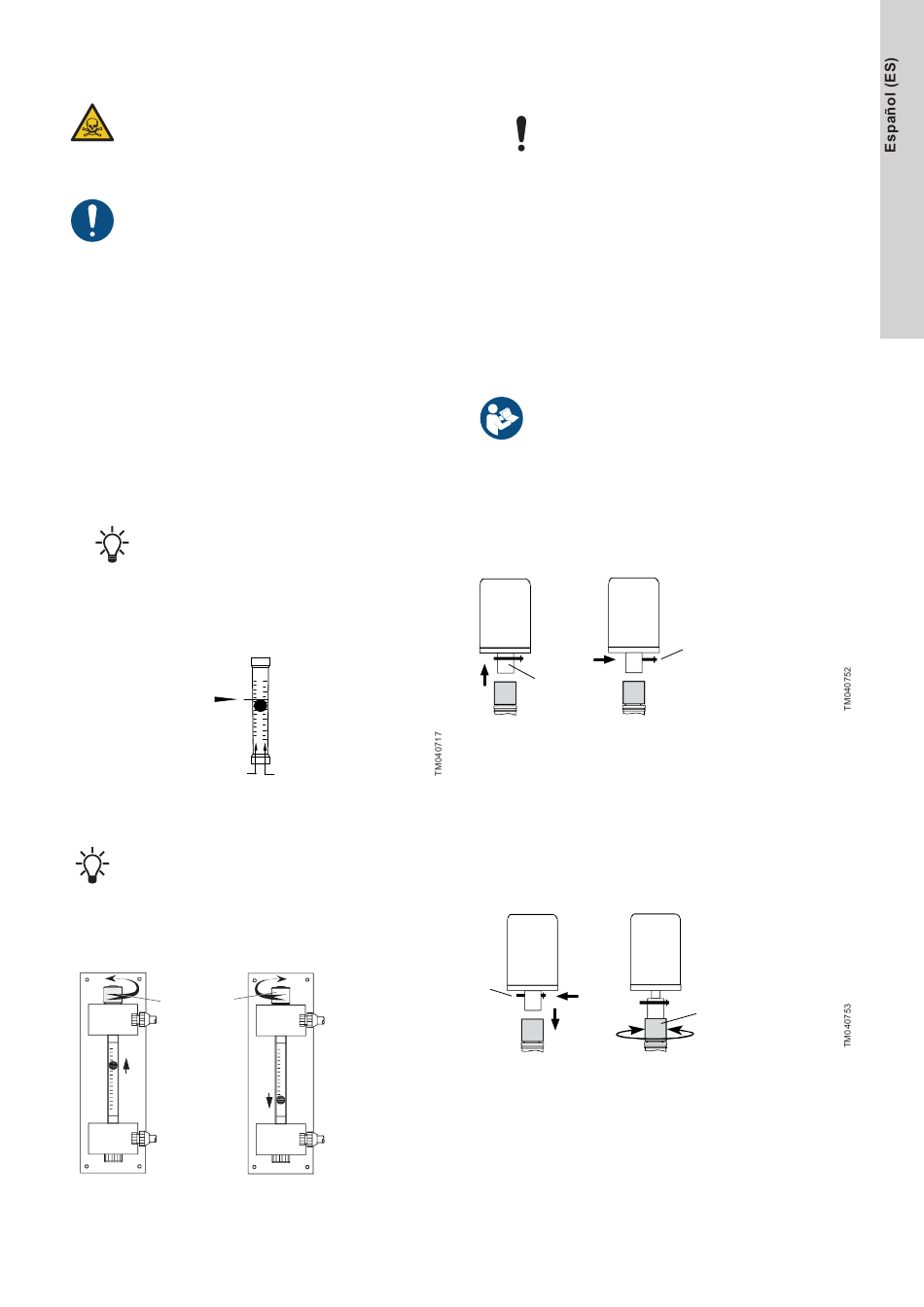

6. Funcionamiento

ADVERTENCIA
Material tóxico
Muerte o lesión grave
‐
Use equipo de protección individual al manipular pro-
ductos químicos.
El caudal de dosificación se ajusta con el mando de regu-
lación de la válvula dosificadora del regulador de dosifica-
ción.
En las versiones en las que el servomotor es opcional, el
caudal de dosificación también se puede ajustar a través
de un controlador externo.
6.1 Puesta en marcha del sistema de dosificación de
cloro gaseoso
1. Cierre la válvula dosificadora del regulador de dosificación
utilizando el mando de regulación.
2. Abra la válvula de cierre en la unidad de inyección.
3. Abra las válvulas de agua motriz.
4. Encienda la bomba de aumento de presión.
5. Abra la válvula del recipiente de cloro.
6. Abra lentamente la válvula dosificadora del regulador de
dosificación mediante el mando de regulación, hasta que la
esfera del vaso medidor indique el caudal deseado.
Si el caudal de dosificación se ajusta mediante un
controlador externo, no se puede realizar ningún ajus-
te mediante el regulador de dosificación.
Consulte el manual del controlador externo.
6.2 Lectura del caudal de dosificación
El caudal de dosificación se puede leer en la parte superior de la
esfera que se encuentra dentro del vaso medidor.
lbs/day
Lectura del caudal de dosificación
La escala del vaso medidor se ajusta a una temperatura
del gas de 20 °C.
Si la temperatura difiere en gran medida, el caudal de do-
sificación puede diferir del valor mostrado.
6.3 Ajuste manual del caudal de dosificación con el
regulador de dosificación VGA-117-110
2
1
Ajuste del caudal de dosificación
g/h
1. Para aumentar el caudal de dosificación, gire el mando de
regulación muy lentamente en el sentido contrario al de las
agujas del reloj.
Si se alcanza el caudal máximo de dosificación, no si-
ga girando el mando de regulación. No existe ningún
bloqueo.
2. Para disminuir el caudal de dosificación, gire el mando de
regulación muy lentamente en el sentido de las agujas del reloj.
6.4 Ajuste automático del caudal de dosificación con el
regulador de dosificación VGA-117-190
El regulador de dosificación VGA-117-190 se comprueba y
preajusta en fábrica con el servomotor. Puede volver a ajustarse en
el emplazamiento.
• Servomotor de tipo Tensor Basic (versión de 4-20 mA): ajuste
las posiciones finales y los puntos de ajuste de mA
correspondientes.
• Servomotor de tipo Nano (versión de potenciómetro): ajuste los
interruptores de límite.
Lea el manual adjunto del proveedor del servomotor utili-
zado.

6.5 Funcionamiento de emergencia

6.5.1 Desconexión del servomotor en caso de emergencia
Si el servomotor está dañado o hay que llevar a cabo tareas de
mantenimiento, el servomotor se puede desconectar de la válvula
dosificadora del regulador de dosificación. El regulador de
dosificación automático puede funcionar de forma manual.
1
Desconexión del servomotor de la válvula dosificadora
1. Desconecte el suministro eléctrico del servomotor.
2. Deslice el acoplamiento (1) hacia arriba.
3. Empuje la clavija de retención (2) a través del acoplamiento
hasta que este no pueda moverse hacia abajo.
El servomotor se ha desconectado de la válvula dosificadora.
Ahora se puede ajustar manualmente el caudal de dosificación.
6.5.2 Reconexión del servomotor
2
Reconexión del servomotor a la válvula dosificadora
1. Vuelva a empujar la clavija de retención (2) hacia adentro.
2. Deslice el acoplamiento hacia abajo.
3. Gire el mando de regulación (3) hasta que el acoplamiento
encaje.
El servomotor está conectado de nuevo.
2
3
37
