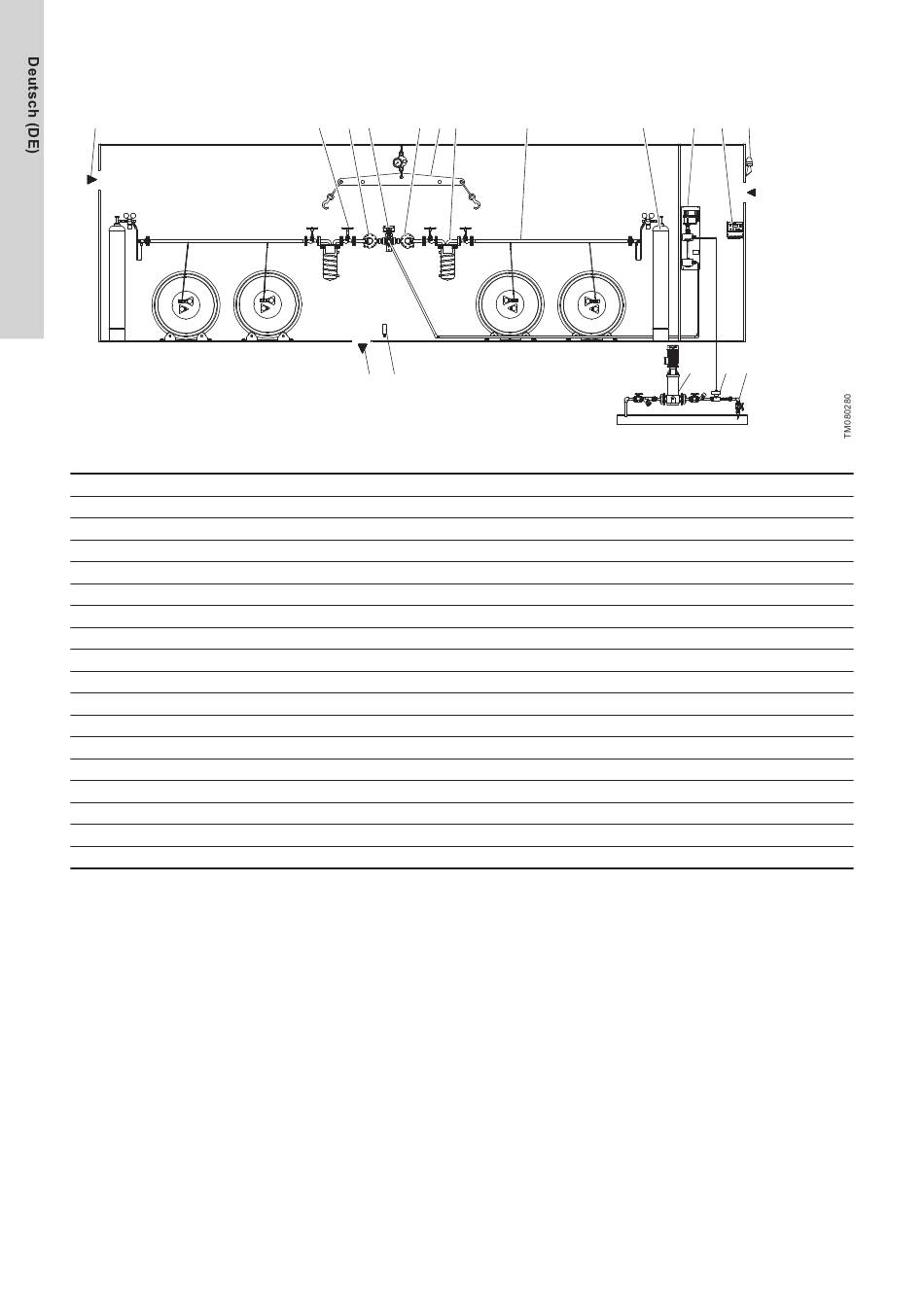

Vakuum-Chlorgas-Dosieranlage bis 20 kg/h mit Fässern
16
Pos. Bauteil
1 Vakuumregler VGS-147 mit beheiztem Flüssigkeitsabscheider (Druckeinlass rechts)
1a Vakuumregler VGS-147 mit beheiztem Flüssigkeitsabscheider (Druckeinlass links)
2 Chlorfass-Hebevorrichtung
3 Sammelleitung für Chlorfässer
4 LiquFilt 524 beheizter Flüssigchlorableiter mit Filter
5 Umschalter 186
6 Absperrventil
7 VGA-117 Dosierregler bis 20 kg/h
8 VGB-Injektor
9 Impfarmatur
10 CR-Druckhaltungspumpe
11 Stickstoff-Spüleinrichtung
12 Conex DIA-G Gaswarnsystem
13 Gassensor
14 Signalhupe und Blitzleuchte
15 Entlüftung über eine Grundfos Chlorgas-Neutralisationsanlage
16 Be- und Entlüftung des Gebäudes

2.4 Funktionsprinzip eines VGA-117-Dosierreglers

Der Chlorgas-Volumenstrom wird über den Dosierregler eingestellt.
Dies kann manuell oder automatisch mit einem Servomotor
erfolgen.
Die VGA-117 Dosierregler können mit einem Differenzdruckregler
ausgestattet sein, der das Injektorvakuum auf ein konstantes
Niveau reduziert und regelt, um einen konstanten und linearen
Gasstrom zu gewährleisten.
Die VGA-117-110 und VGA-117-190 Dosierregler kommen ohne
Differenzdruckregler aus. Sie erreichen unter
Schallströmungsbedingungen einen konstanten und linearen
Chlorgasdurchfluss.
Dosierregler ohne Differenzdruckregler arbeiten mit VGB-Injektoren.
VGB-Injektoren haben eine höhere Leistung, benötigen aber einen
größeren Treibwasserstrom und einen höheren Treibwasserdruck.
Dosierregler ohne Differenzdruckregler entsprechen nicht der DIN
19606.
Weitere Informationen
2.3 Installationsbeispiele
20
6 1 5 1a 2 4
15 13
11
3 7
10
12
14
8 9
