2.3 Installationsbeispiele

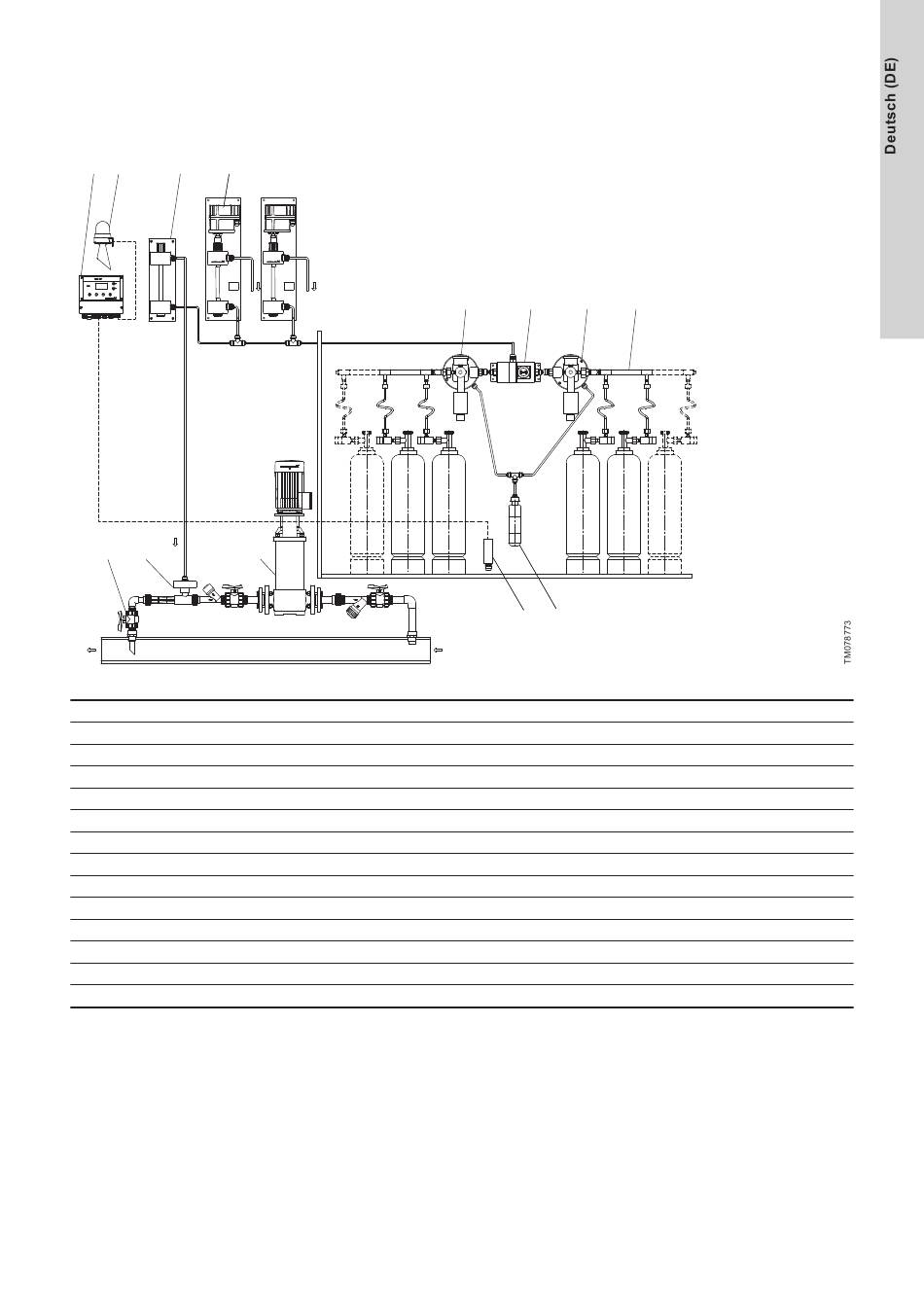

Vakuum-Chlorgas-Dosieranlage bis 10 kg/h, mit Flaschen
7 9 4 4a
6 5
Pos. Bauteil
1 VGA-146 Vakuumregler mit beheiztem Flüssigkeitsabscheider (Druckeinlass rechts)
1a VGA-146 Vakuumregler mit beheiztem Flüssigkeitsabscheider (Druckeinlass links)
2 Chlorgas-Adsorptionsfilter
3 Umschalter 189
4 VGA-117-110 manueller Dosierregler
4a VGA-117-190 automatischer Dosierregler
5 VGB-Injektor
6 Impfarmatur
7 Conex DIA-G Gaswarnsystem
8 Gassensor
9 Signalhupe und Blitzleuchte
10 Sammelleitung für Chlorgasflaschen
11 CR-Druckhaltungspumpe
11
1 3 1a 10
8 2
19
