Installation und Montage
Standardmontage

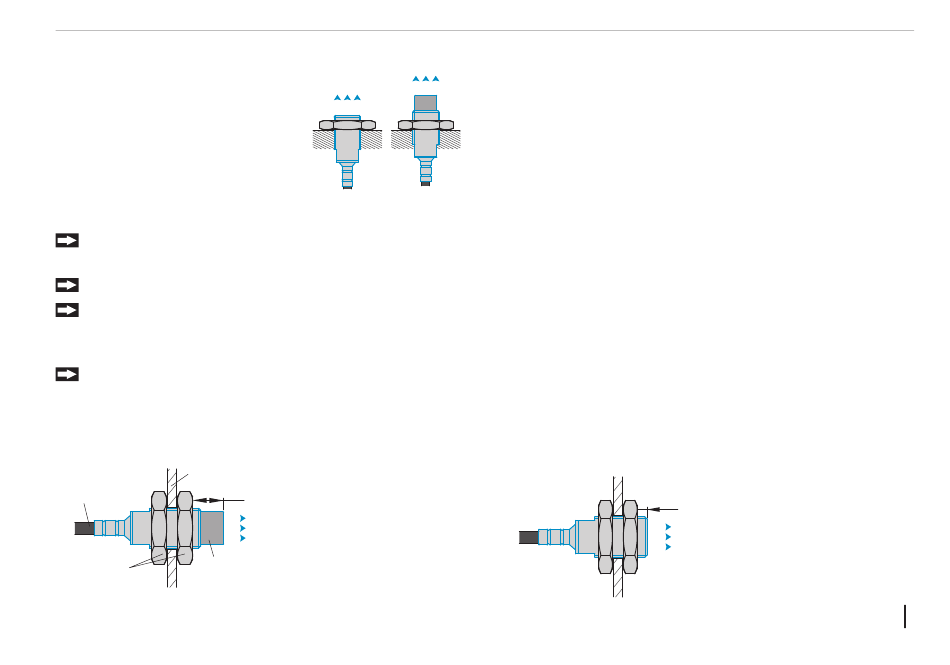

Die Sensoren ragen über die
metallische Halterung hinaus. Die
dargestellte Einbausituation wird
zur Werkskalibrierung der Senso-
ren bei Micro-Epsilon verwendet.
Sensoren mit Gewinde
Stecken Sie den Sensor durch die Bohrung in der
Sensorhalterung.
Schrauben Sie den Sensor fest.
Drehen Sie dazu die Montagemuttern aus dem
Lieferumfang beidseitig über das aus der Halterung
ragende Gewinde.
Ziehen Sie die Montagemuttern vorsichtig an, um
Beschädigungen, vor allem der kleineren Sensoren,
zu vermeiden.
Halterung
A
Sensorkabel
Montage-
Sensor
muttern
Ungeschirmter Sensor mit Gewinde in Standardmontage
eddyNCDT 306x / 307x
Sensor Maß A
ES-U1 8 mm
ES-U2 8 mm
ES-U3 10 mm
ES-U6 20,4 mm
ES-U8 24,6 mm
Die Technischen Daten der Sensoren beziehen sich auf
die Standardmontage. Für das Erreichen der im Daten-
blatt angegebenen Werte wird daher empfohlen, den
Sensor in gleicher Weise einzubauen wie dies während
dessen Kalibrierung der Fall war.
i
Bevorzugen Sie die Standardmontage des Sen-
sors, da mit dieser Methode optimale Messergeb-
nisse erzielt werden können!
i
Halten Sie bei der Kalibrierung dieselbe relative
Position des Sensors zur Halterung wie bei der
Messung ein!
Bei der werksseitigen Kalibrierung der Sensoren be-
findet sich die Sensorstirnfläche in einem definierten
Abstand A zur Montagemutter. Für die Anwendung ist
dieser Abstand A zu berücksichtigen, um eine maximale
Linearität zu erreichen.
A
Geschirmter Sensor mit Gewinde in Standardmontage
Sensor Maß A
ES-S04 2,4 mm
ES-S1 4 mm
ES-S2 4 mm
ES-S4 4 mm
