Bedienung mittels Ethernet

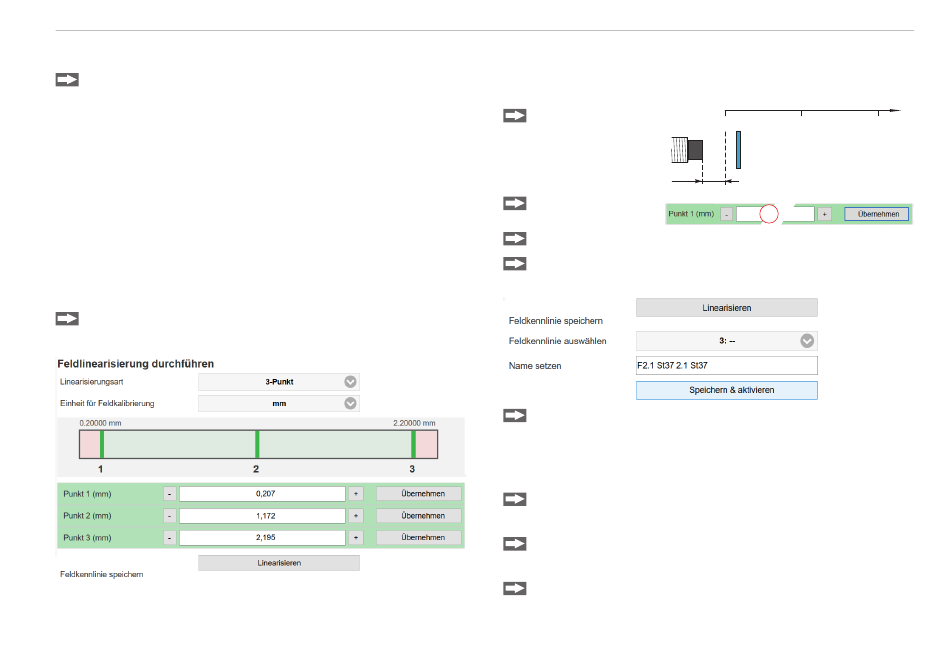

3-Punkt Feldlinearisierung

Menü Einstellungen > Kennlinien/Linea-
risierung > Feldlinearisierung durch-
führen.
Wird vom Anwender der Sensor oder die Messobjekt-
geometrie gewechselt, ist vor der Messung eine Feld-
linearisierung durchzuführen. Verwenden Sie dabei nach
Möglichkeit
- die originale Sensormontage,
- das originale Messobjekt.
i
Lassen Sie das Messsystem vor einer Linearisie-
rung circa 30 Minuten warmlaufen.
Wählen Sie als Linearisierungsart 3-Punkt und die
gewünschte Einheit.
Linearisierung am Beispiel eines ES-U3
Der Sensor wird mit drei durch ein Vergleichsnormal
eddyNCDT 306x / 307x
vorgegebenen Abstandspunkten abgeglichen. Die
Linearisierungspunkte können Sie innerhalb des Sen-
sormessbereiches frei wählen.
Messobjekt in Punkt 1
zum Sensor ein.
Messwert (1) ein.
Das Ergebnis der Linearisierung können Sie dauerhaft
speichern.
Sensors
Stellen Sie das
Sensor
MBA
Tippen Sie den
Bestätigen Sie den Punkt 1 mit Übernehmen.
Wiederholen Sie diese Abfolge für die Linearisie-
rungspunkte 2 und 3.
Klicken Sie auf die Schaltfläche Linearisieren.
Das System führt die Linearisierung aus.
Wählen Sie einen Speicherplatz mit Feldkennli-
nie auswählen.
Geben Sie im Feld Name setzen eine Bezeichnung
für die Linearisierung ein.
Klicken Sie auf die Schaltfläche Speichern & ak-
tivieren.
0 % 50 % 100 %
Messobjekt Messbereich
1
