Allgemein
Systemaufbau, Anschlussmöglichkeiten

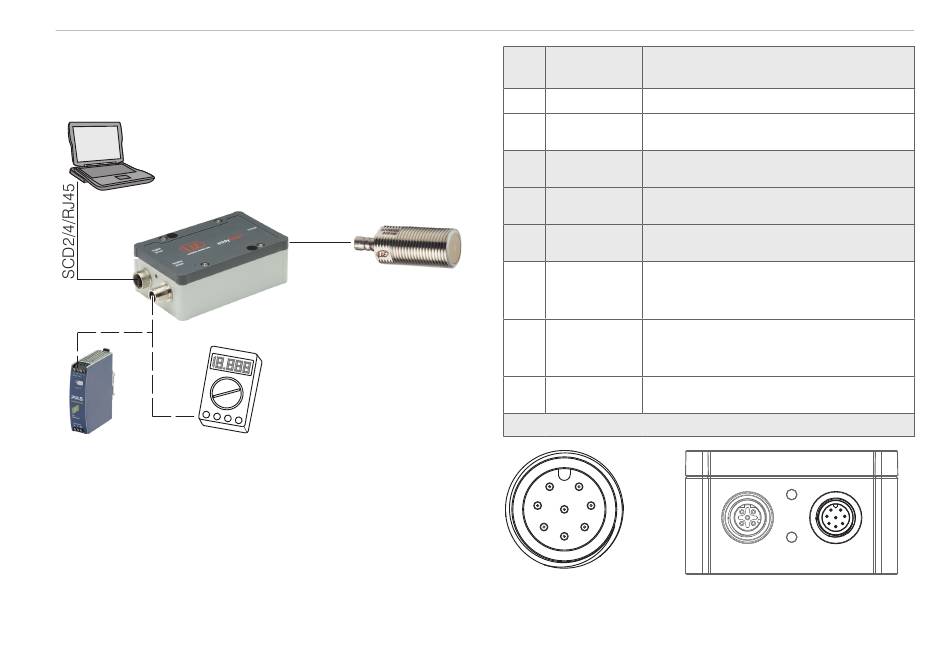

Die Spannungsversorgung und Signalausgabe erfolgen
über Steckverbinder an der Vorderseite des Controllers.
Ethernet
PC
PCx/8-M12
PS 2020
Anschlussbelegung Versorgung, Analogausgang
Das PCx/8-M12 ist ein fertig konfektioniertes Versor-
gungs- und Ausgangskabel, Länge 3, 5 oder 10 m. Die
Analogmassen GND sind intern miteinander verbunden.
Die Ausgänge sind kurzschlussfest.
1) Nur beim Controller DT3061, DT3071 möglich
eddyNCDT 306x / 307x
Controller
EC-x/y
Sensor
Strom-/Spannungsmesser
PIN Adernfarbe Signal
PCx/8-M12
2 braun +24 VDC Versorgung, Verpolschutz
7 blau
GND
1 weiß
Weg V
6 rosa
GND
8 rot
Weg I
Temperatur- und Schaltausgang 1
3 grün
V
Temp Sensor
Temperatur- und Schaltausgang 2
4 gelb
V
Temp Controller
5 grau
GND
Schirm
2 1
8
3 7
5
4 6
Stiftseite 8-pol.
Gehäusestecker
Versorgung
(Last min. 30 kOhm)
Out
Weg
(Bürde max. 500 Ohm)
Out
/ Grenzwert 1
/ Grenzwert 2
Schaltausgang, Temperatur
Versorgung und Analogaus-
gang Controller, 8-pol. Stecker
