Installation und Montage

Installation und Montage
Auf die Kabelmäntel von Sensor-, Versorgungs- und
Ausgangskabel dürfen keine scharfkantigen oder
schweren Gegenstände einwirken.
i
Ein beschädigtes Kabel kann nicht repariert wer-
den. Zugkraft am Kabel ist unzulässig!
Sensor
Ungeschirmte Sensoren
- Typenbezeichnung:
ES-Ux oder ES-Ux-T
- Aufbau: Die Sensorkappe mit
eingebetteter Spule besteht aus
elektrisch nicht leitenden Werkstof-
fen
i
In radialer Richtung können
Metallteile in der Nähe wie ein
Messobjekt wirken und das
Messergebnis verfälschen. Be-
achten Sie dies bei der Auswahl
des Materials für die Sensor-
montage und deren Aufbau.

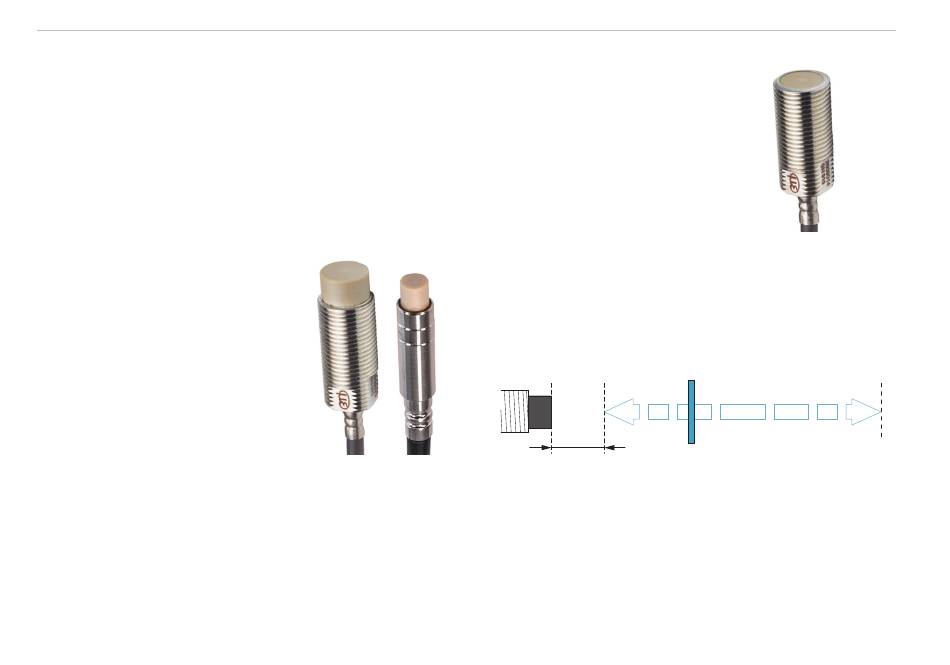

Ungeschirmte Sensoren mit Gewinde (links), ohne Ge-
winde (rechts)
eddyNCDT 306x / 307x
Geschirmte Sensoren
- Typenbezeichnung: ES-Sx
- Aufbau: Der Sensor ist bis zur
Stirnfläche mit einem Stahlge-
häuse mit Montagegewinde
umgeben. Der Sensor ist damit
gegen die Beeinflussung durch
radial, nahe gelegene Metalltei-
le abgeschirmt.
Messbereichsanfang
Für jeden Sensor muss ein minimaler Abstand zum
Messobjekt eingehalten werden. Damit wird eine
Messunsicherheit durch Andruck des Sensors an das
Messobjekt und mechanische Zerstörung des Sensors/
Messobjektes vermieden.
Sensor
MBA
Messbereichsanfang (MBA), der minimale Abstand zwi-
schen Sensorstirnfläche und Messobjekt
Wirbelstrom-Wegsensoren können in ihrem Messver-
halten von einer metallischen Halterung beeinflusst
werden. Bevorzugen Sie eine Sensormontage entspre-
chend dem verwendeten Sensortyp:
- ungeschirmte Sensoren: Standardmontage
- geschirmte Sensoren: Flächenbündige Montage
Messobjekt
Messbereich (MB)
