Installation und Montage

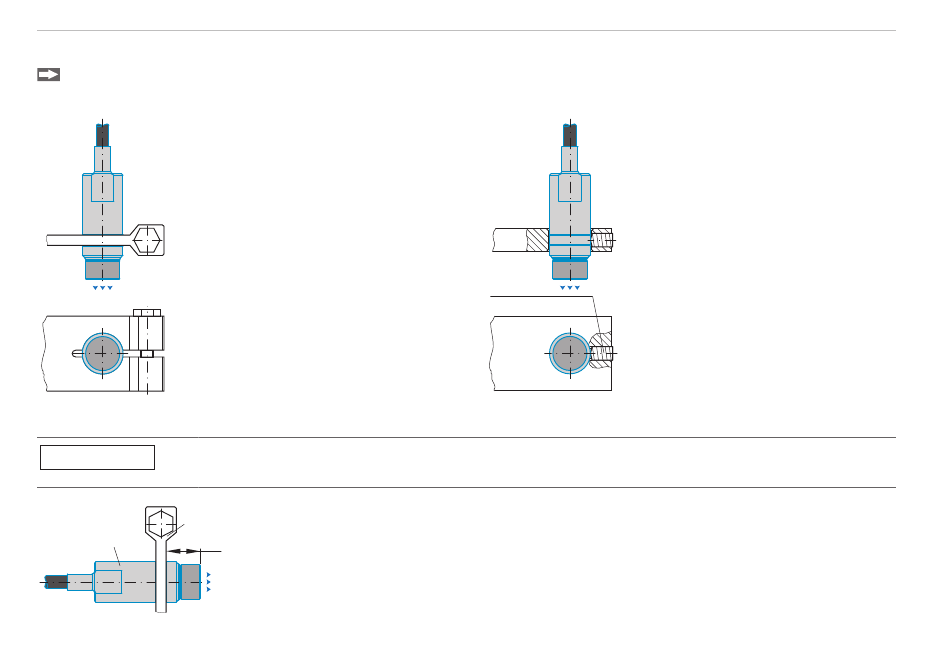

Klemmbare Sensoren ohne Gewinde
Montieren Sie Sensoren ohne Gewinde vorzugsweise mit einer Umfangsklemmung. Montieren Sie die Sensoren
alternativ mit einem Gewindestift aus Kunststoff.
Diese Art der Sensormontage
bietet die höchste Zuverlässig-
keit, da der Sensor über sein
zylindrisches Gehäuse flächig ge-
klemmt wird. Sie ist bei schwie-
rigen Einbauumgebungen, zum
Beispiel an Maschinen und
Produktionsanlagen zwingend
erforderlich.
Umfangsklemmung mit Spannzange
Verwenden Sie keine Gewindestifte aus Metall.
HINWEIS
> Gefahr der Beschädigung des Sensors
Halterung
Sensor
A
eddyNCDT 306x / 307x
Sensor Maß A
ES-U1-T 7 mm
ES-U3-T 10 mm
Abstand Sensorstirnfläche und Halterung Sensoren ohne Gewinde in Standardmontage
Diese einfache Befestigungsart ist
nur bei kraft- und vibrationsfreiem
Einbauort zu empfehlen.
Der Gewindestift muss aus
Kunststoff sein, damit das Sensor-
gehäuse nicht beschädigt oder
verformt werden kann.
Gewinde-
stift
Radiale Punktklemmung mit Gewindestift
Bei der werksseitigen Kalibrierung der Sensoren be-
findet sich die Sensorstirnfläche in einem definierten
Abstand A zur Sensorhalterung. Für die Anwendung ist
dieser Abstand A zu berücksichtigen, um eine maximale
Linearität zu erreichen.
