Installation und Montage
Flächenbündige Montage
Die flächenbündige Montage
entspricht nicht der Werkskali-
brierung. Micro-Epsilon empfiehlt
mindestens eine 3-Punkt-Feld-
linearisierung durchzuführen.
Sensoren mit Gewinde
Montieren Sie geschirmte oder ungeschirmte Sensoren bündig in die Sensorhalterung aus Isoliermaterial (Kunst-
stoff, Keramik et cetera).
Montieren Sie geschirmte Sensoren bündig in die metallische Sensorhalterung.
Montieren Sie ungeschirmte Sensoren bündig in die metallische Sensorhalterung. Achten Sie dabei auf eine Aus-
sparung an der Halterung in der Größe des dreifachen Sensordurchmessers.
Drehen Sie die Sensoren in allen Montagefällen in die Gewindebohrung und kontern Sie mit der Montagemutter.
Ziehen Sie die Montagemutter vorsichtig an, um Beschädigungen, vor allem der kleineren Sensoren, zu vermei-
den.
Halterung
Sensorkabel
Montage-
mutter
Sensor

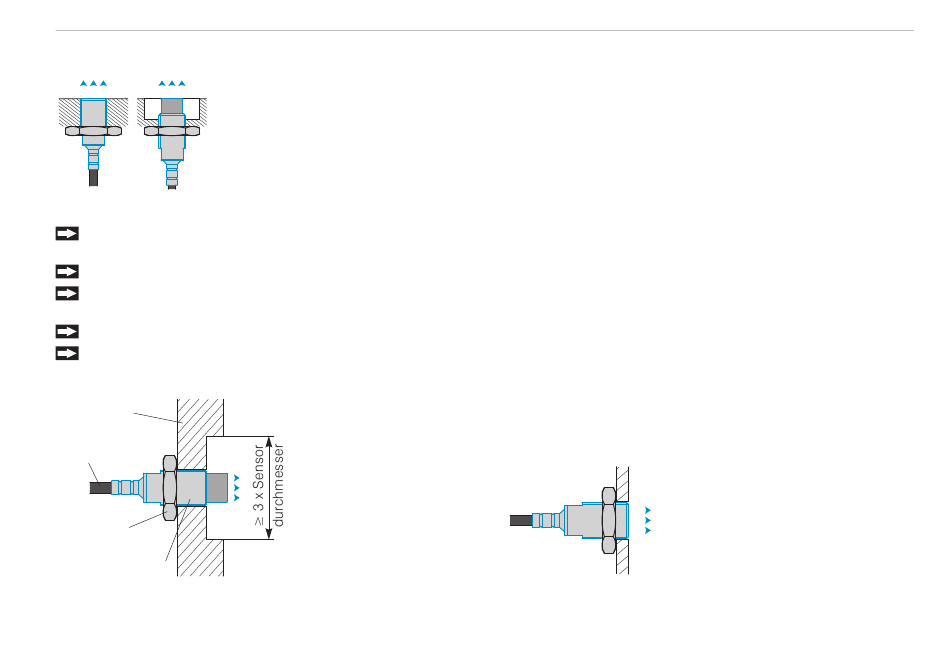

Flächenbündige Montage eines ungeschirmten Sensors
in einer metallischen Halterung mit Aussparung
eddyNCDT 306x / 307x
i
Linearisieren Sie das Messsystem, wenn möglich
in einer exakten Messanordnung wie in der späte-
ren Messung selbst!
Flächenbündige Montage eines geschirmten Sensors
in einer metallischen Halterung
Seite 11
