Allgemein

Messaufbau, Einsatz mehrerer Sensoren

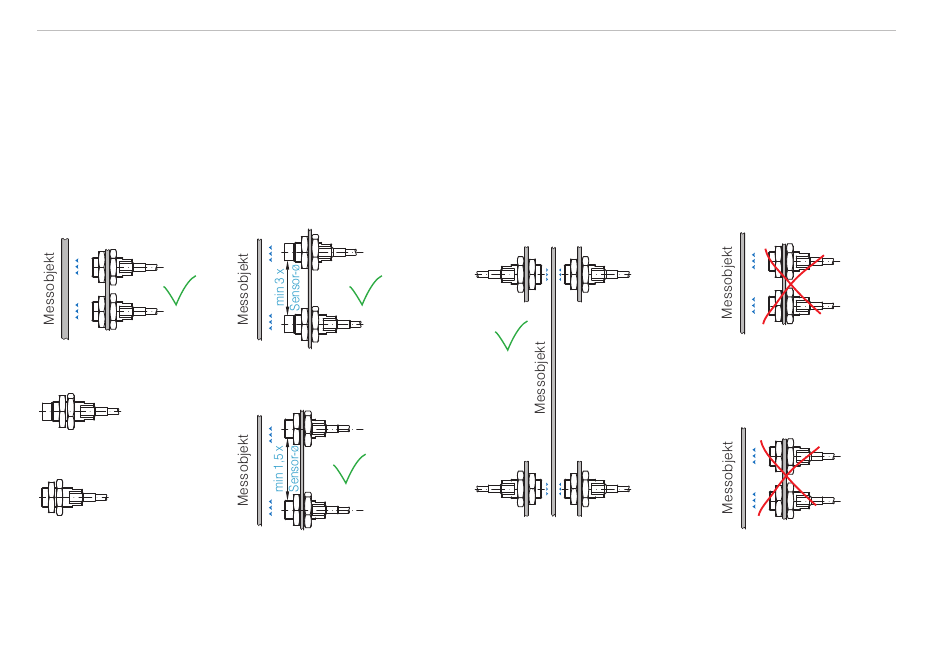

Die Sensoren der Reihe eddyNCDT 306x, 307x können nicht synchronisiert werden. Beachten Sie folgende Montage-
hinweise für den minimalen Abstand zweier Sensoren zueinander:
- dreifacher Sensordurchmesser als Abstand zwischen zwei ungeschirmten Sensoren
mit gleicher Trägerfrequenz (z. B. low frequency)
- 1,5-facher Sensordurchmesser als Abstand zwischen zwei geschirmten Sensoren
mit gleicher Trägerfrequenz (z. B. low frequency)
- nur zwei nahe beieinander liegende Sensoren in low frequency und high frequency Ausführung
low frequency
high frequency
Sensor, ES-Ux
Sensor, ES-Sx
eddyNCDT 306x / 307x
low frequency
ES-Ux
low frequency
low frequency
ES-Sx
low frequency
Keine Synchronisierung erforderlich
high frequency low frequency
low frequency high frequency
low frequency
low frequency
high frequency
high frequency
Nicht möglich
Seite 6
