Seite 5: Einführung

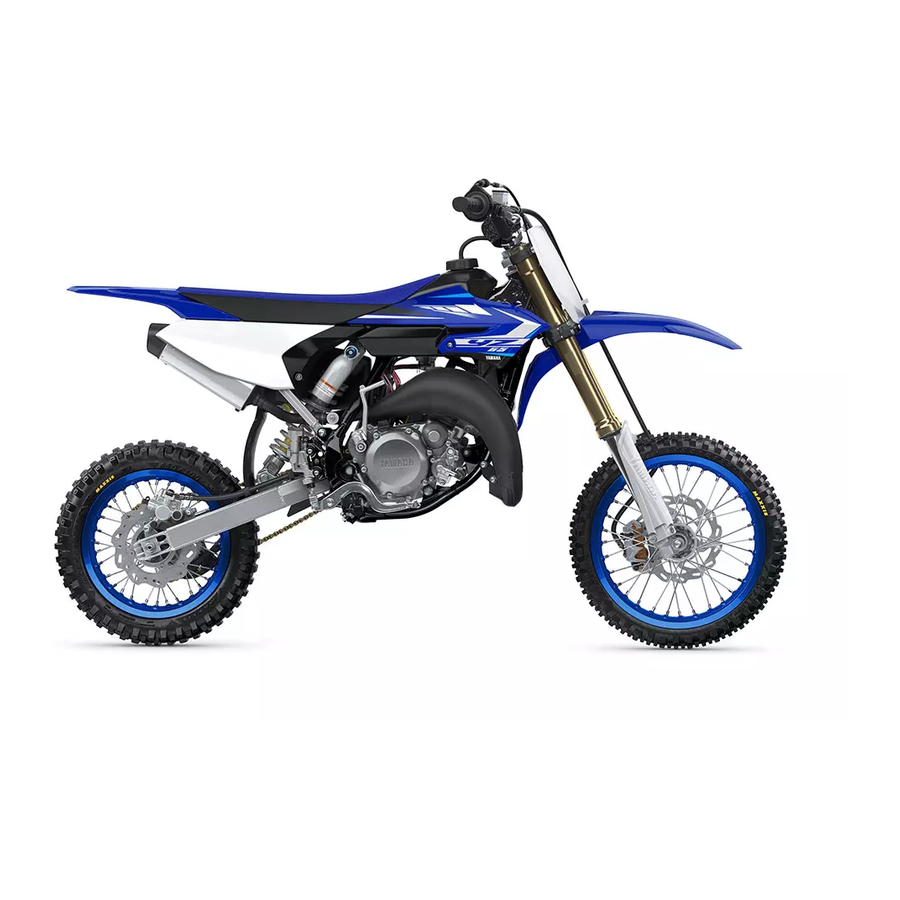

Einführung GAU84170 Herzlichen Glückwunsch zu Ihrer neuen Yamaha YZ65 / YZ65L. Dieses Modell ist das Er- gebnis von Yamahas großer Erfahrung in der Herstellung ausgezeichneter tempomachen- der Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an handwerklichem Kön- nen und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen gemacht haben. - Seite 6 Einführung zu fahren. Eltern sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. El- tern sollten ihren Kindern die weitere Benutzung des Motorrads nur dann gestatten, wenn sie sicher damit umgehen können. Motorräder sind Zweiräder. Ihr sicherer Einsatz und Betrieb hängen von den richti- gen Fahrtechniken und von der Geschicklichkeit des Fahrers ab.
- Seite 7 *Produkt und technische Daten können ohne vorherige Ankündigung geändert werden. GAU10201 YZ65 / YZ65L BEDIENUNGSANLEITUNG ©2020 Yamaha Motor Co., Ltd. 1. Auflage, März 2019 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
-
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Lage der wichtigen Aufkleber..1-1 Regelmäßige Wartung und Einstellung.........7-1 Sicherheitsinformationen....2-1 Regelmäßige Wartungs- und Schmiertabelle ......7-2 Beschreibung ........3-1 Zündkerze prüfen ......7-6 Linke Seitenansicht ......3-1 Getriebeöl........7-7 Rechte Seitenansicht...... 3-2 Kühlflüssigkeit .........7-8 Bedienungselemente und Luftfiltereinsatz reinigen ....7-10 Instrumente ......... 3-3 Vergaser einstellen ......7-12 Leerlaufdrehzahl einstellen....7-12 Funktionen der Instrumente und... - Seite 9 Inhaltsverzeichnis Pflege und Lagerung des Motorrads..........8-1 Vorsicht bei Mattfarben....8-1 Pflege ..........8-1 Lagern ..........8-4 Technische Daten......9-1 Kundeninformation......10-1 Identifizierungsnummern....10-1 Index ..........11-1...
-
Seite 10: Lage Der Wichtigen Aufkleber
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten wichtige Informationen zur sicheren und korrekten Bedienung des Fahrzeugs. Diese Pla- ketten dürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer les- bar werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler. Für Kanada... - Seite 11 Lage der wichtigen Aufkleber Für Kanada Use premium unleaded gasoline / oil premix only. 3XJ-2415E-A1 Utiliser de préférence un mélange huile/super sans plomb. 3XJ-2415E-B1 WARNING BEFORE YOU OPERATE THIS VEHICLE, READ THE OWNER’S MANUAL AND ALL LABELS. NEVER CARRY A PASSENGER. You increase your risk of losing control if you carry a passenger.
- Seite 12 Lage der wichtigen Aufkleber Für Kanada AVERTISSEMENT LIRE LE MANUEL DU PROPRIETAIRE AINSI QUE TOUTES LES ETIQUETTES AVANT D’UTILISER CE VEHICULE. NE JAMAIS TRANSPORTER DE PASSAGER. La conduite avec passager augmente les risques de perte de contrôle. NE JAMAIS ROULER SUR DES CHEMINS PUBLICS. Vous pourriez entrer en collision avec un autre véhicule.
- Seite 13 Lage der wichtigen Aufkleber Für Europa...
- Seite 14 Lage der wichtigen Aufkleber Für Europa YAMAHA MOTOR CO., LTD. SHIZUOKA JAPAN YAMAHA 4GB-2155A-00 100 kPa 100 kPa 1.00 kgf/cm² 1.00 kgf/cm² 15 psi 15 psi 5PG-2816R-00 4AA-22259-40...
- Seite 15 Lage der wichtigen Aufkleber Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut. Lesen Sie die Bedienungsanleitung. Tragen Sie immer einen sicherheitsgeprüften Helm und persönliche Schutzausrüstung. Mindestalter 6 Jahre. Wird dieses Motorrad von Kindern unter 6 Jahren gefahren, erhöht sich die Gefahr schwerer oder tödlicher Verletzungen.
- Seite 16 Lage der wichtigen Aufkleber Schalten Sie den Hauptschalter nach der Fahrt aus, um Entladung der Batterie zu vermeiden. Ausschließlich bleifreies Benzin tanken. Messen Sie den Reifendruck, wenn die Reifen kalt sind. Den Reifendruck einstellen. Falscher Reifendruck kann zum Verlust der Kontrolle führen.
- Seite 17 Lage der wichtigen Aufkleber Für Australien...
- Seite 18 Lage der wichtigen Aufkleber Für Australien WARNING BEFORE YOU OPERATE THIS VEHICLE, READ THE OWNER’S MANUAL AND ALL LABELS. NEVER CARRY A PASSENGER. You increase your risk of losing control if you carry a passenger. NEVER OPERATE THIS VEHICLE ON PUBLIC ROADS.
-
Seite 19: Sicherheitsinformationen
Sicherheitsinformationen GAU4121C digung des Fahrzeugs. Eine Liste der vor jeder Fahrt durchzuführenden Kontrollen finden Sie auf Seite 5-1. Seien Sie ein verantwortungsbewusster Dieses Motorrad ist ausschließlich für Halter Geländefahrten ausgelegt. Deshalb ist Als Fahrzeughalter sind Sie verantwortlich es illegal, es auf öffentlichen Straßen für den sicheren und ordnungsgemäßen oder Autobahnen zu fahren, selbst Betrieb Ihres Motorrads. - Seite 20 Sicherheitsinformationen Sicherstellen, dass sich das Getriebe beiten können nur von Fachleuten vorgenommen werden, die die ent- beim Anlassen des Motors in der sprechende Zulassung besitzen. Leerlaufstellung befindet. An vielen Unfällen sind unerfahrene Fahrer beteiligt. Schutzkleidung • Stellen Sie sicher, dass Sie qualifi- Bei Motorradunfällen sind Kopfverletzun- ziert sind ein Motorrad zu fahren, gen die häufigste Ursache von Todesfällen.
- Seite 21 Gewichtsver- Yamaha-Händler erhalten, wurde von teilung des Motorrads verändert wird. Um Yamaha für die Verwendung an Ihrem Fahr- die Möglichkeit eines Unfalls zu vermeiden, zeug ausgelegt, getestet und zugelassen. gehen Sie mit Zubehör, das Sie Ihrem Mo- Viele Anbieter, die in keiner Beziehung zu torrad hinzufügen, äußerst vorsichtig um.
- Seite 22 Sicherheitsinformationen von Yamaha empfohlen wurden, weder angebracht, muss dieses so leicht gutheißen noch empfehlen, auch dann wie möglich sein und auf ein Mini- nicht, wenn das Produkt oder die Modifika- mum beschränkt werden. tion von einer Yamaha-Fachwerkstatt ver- • Sperrige oder große Zubehörteile kauft bzw.
- Seite 23 Sicherheitsinformationen Kontrollieren, dass der Kraftstoffhahn (falls vorhanden) in Stellung “OFF” steht und dass kein Kraftstoff austritt. Das Vorderrad auf dem Anhänger oder der Ladefläche des LKWs genau geradeaus ausrichten und in einer Führungsschiene einklemmen, so dass es sich nicht bewegen kann. ...
-
Seite 24: Beschreibung
Beschreibung GAU63371 Linke Seitenansicht 1. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 4-9) 2. Kühlerverschlussdeckel (Seite 7-8) 3. Tankverschluss (Seite 4-3) 4. Kraftstoffhahn (Seite 4-7) 5. Chokeknopf (Seite 4-7) 6. Luftfiltereinsatz (Seite 7-10) 7. Sitzbank (Seite 4-8) 8. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 4-12) 9. Leerlaufeinstellschraube (Seite 7-12) 10.Fußschalthebel (Seite 4-2) 11.Druckstufendämpfungs-Einstellvorrichtung (Seite 4-9) -
Seite 25: Rechte Seitenansicht
Beschreibung GAU63391 Rechte Seitenansicht 1. Federvorspannungs-Einstellvorrichtung (Seite 4-12) 2. Druckstufendämpfungs-Einstellvorrichtung (Seite 4-12) 3. Kickstarter (Seite 4-8) 4. Zündkerzenstecker (Seite 7-6) 5. Entlüftungsschraube (Seite 4-11) 6. Kühlflüssigkeits-Ablassschraube (Seite 7-9) 7. Fußbremshebel (Seite 4-3) 8. Getriebeöl-Ablassschraube (Seite 7-7) 9. Getriebeöl-Einfüllschraubverschluss (Seite 7-7) -
Seite 26: Bedienungselemente Und Instrumente
Beschreibung GAU63401 Bedienungselemente und Instrumente 1. Kupplungshebel (Seite 4-1) 2. Motorstoppschalter (Seite 4-1) 3. Handbremshebel (Seite 4-2) 4. Gasdrehgriff (Seite 7-13) -
Seite 27: Funktionen Der Instrumente Und Bedienungselemente
Funktionen der Instrumente und Bedienungselemente GAU40661 GAU64023 Lenkerarmatur Kupplungshebel Der Kupplungshebel befindet sich an der linken Seite des Lenkers. Um das Getriebe auszukuppeln, den Hebel in Richtung Len- kergriff ziehen. Um das Getriebe einzukup- peln, den Hebel freigeben. Der Hebel sollte schnell gezogen und langsam losgelassen werden, um reibungslosen Kupplungsbe- trieb zu erzielen. -
Seite 28: Fußschalthebel
Funktionen der Instrumente und Bedienungselemente GAU12876 GAU41267 Fußschalthebel Handbremshebel Der Handbremshebel befindet sich an der rechten Seite des Lenkers. Zur Betätigung der Vorderradbremse den Hebel zum Gas- drehgriff ziehen. Der Bremshebel ist mit einer Einstell- schraube für die Bremshebelposition aus- gestattet. -
Seite 29: Fußbremshebel
Funktionen der Instrumente und Bedienungselemente GAU12944 GAU13183 Fußbremshebel Tankverschluss 1. Fußbremshebel 1. Tankverschluss Der Fußbremshebel befindet sich an der Den Tankverschluss zum Öffnen gegen rechten Seite des Motorrads. Zur Betäti- den Uhrzeigersinn aufdrehen und dann ab- gung der Hinterradbremse den Fußbrems- ziehen. -
Seite 30: Kraftstoff
Fahrt mit der frischen Mischung auffül- len. Nur vorgemischten Kraftstoff ver- Warum Yamalube wenden, der nicht älter als wenige Stun- YAMALUBE-Öl ist ein YAMAHA-Original- den ist. produkt, das aus der Leidenschaft und Überzeugung der Ingenieure entstanden Herstellung des Gemischs aus Benzin ist, dass Motoröl eine wichtige flüssige Mo-... - Seite 31 Funktionen der Instrumente und Bedienungselemente GCA15552 Füllen des Kraftstofftanks ACHTUNG Niemals Zweitakt-Motoröl verschiede- ner Sorten mischen. Stets die gleiche Öl- sorte verwenden, um eine maximale Mo- torleistung zu gewährleisten. Falls eine andere Ölsorte verwendet wird, sollten zuerst Kraftstofftank und Vergaser-Schwimmerkammer völlig entleert werden, bevor die neue Sorte nachgefüllt wird.
-
Seite 32: Kraftstofftank-Belüftungsschlauch
Funktionen der Instrumente und Bedienungselemente abwischen, da Kraftstoff lackierte GAU13414 Kraftstofftank-Belüftungs- Oberflächen und Kunststoffteile an- schlauch greift. [GCA10072] 4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist. GWA15152 WARNUNG Benzin ist giftig und kann schwere oder tödliche Verletzungen verursachen. Ge- hen Sie mit Benzin vorsichtig um. -
Seite 33: Kraftstoffhahn
Funktionen der Instrumente und Bedienungselemente GAU41281 GAU13641 Kraftstoffhahn Chokeknopf Der Kraftstoffhahn leitet den Kraftstoff vom Tank zum Vergaser und filtert ihn gleichzei- tig. Der Kraftstoffhahn weist zwei Stellungen auf: 1. Chokeknopf Ein kalter Motor benötigt zum Starten ein fetteres Luft-Kraftstoff-Gemisch, das eine spezielle Kaltstarteinrichtung, der sog. -
Seite 34: Kickstarter
Funktionen der Instrumente und Bedienungselemente GAU13651 GAU84041 Kickstarter Sitzbank Sitzbank abnehmen 1. Die Rückseite der Sitzbank nach oben ziehen und die Schraube entfernen. 1. Kickstarterhebel Zum Anlassen des Motors den Kickstarter- hebel herausklappen und dann langsam niedertreten, bis deutlicher Widerstand 1. -
Seite 35: Teleskopgabel Einstellen
Funktionen der Instrumente und Bedienungselemente GAU84383 Teleskopgabel einstellen GWA10181 WARNUNG Beide Gabelholme stets gleichmäßig einstellen. Eine ungleichmäßige Einstel- lung beeinträchtigt Fahrverhalten und Stabilität. Die Teleskopgabel ist mit Schrauben zur Einstellung der Zug- und Druckstufen- 1. Aufnahmenut dämpfung ausgerüstet. 2. Vorsprung GCA10102 3. - Seite 36 Funktionen der Instrumente und Bedienungselemente den, allerdings sind solche Einstellun- gen unwirksam und können die Fede- rung beschädigen. Druckstufendämpfung 1. Die Gummikappe vom Gabelholm he- rausziehen. 2. Die Einstellschraube in Richtung (a) drehen, um die Druckstufen-Dämp- fungskraft zu erhöhen. Die Einstell- 1.
-
Seite 37: Entlüften Der Teleskopgabel
Funktionen der Instrumente und Bedienungselemente Wenn die Dämpfungskraft-Einstell- GAU84390 Entlüften der Teleskopgabel vorrichtung in Richtung (b) gedreht Bei Fahren in extrem erschwerten Bedin- wird, kann sie über die angegebenen gungen werden die Lufttemperatur und der Spezifikationen hinaus geklickt wer- Druck in der Vorderradgabel ansteigen. -
Seite 38: Federbein Einstellen
Funktionen der Instrumente und Bedienungselemente GAU84212 Federbein einstellen Dieses Federbein ist mit einer Einstellmut- ter für die Federvorspannung, einer Ein- stellschraube für die Zugstufendämpfung und einer Einstellschraube für die Druck- stufendämpfung ausgerüstet. GCA10102 ACHTUNG Um eine Beschädigung der Einstellvor- richtung zu vermeiden, darf nicht über 1. - Seite 39 Rahmenheck-Bau- 2. Einstellmutter (Federvorspannung) gruppe entfernen. Für diese Einstellung ist ein Spe- zialschlüssel bei dem Yamaha- Händler erhältlich. Die Einstellung wird durch Mes- sen des in der Abbildung gezeig- ten Abstands A bestimmt. Ver- längern des Abstands A...
- Seite 40 Funktionen der Instrumente und Bedienungselemente Anzugsmoment: Rahmenheck-Schraube: 23 N·m (2.3 kgf·m, 17 lb·ft) 10. Den Schalldämpfer anbringen und dann die Schalldämpfer-Schraube vorschriftsmäßig festziehen. Anzugsmoment: Schalldämpfer-Schraube: 10 N·m (1.0 kgf·m, 7.4 lb·ft) 1. Abstand A 11. Die Abdeckungen in die ursprüngliche Federvorspannung: Lage bringen und dann festschrau- Minimal (weich):...
- Seite 41 Funktionen der Instrumente und Bedienungselemente Beim Einstellen der Druckstufen-Dämp- fungskraft die Einstellvorrichtung in Rich- tung (a) bis zum Anschlag drehen und dann die Klicks in Richtung (b) zählen. 1. Einstellschraube (Zugstufen-Dämpfungs- kraft) Einstellung der Zugstufendämp- fung: 1. Druckstufendämpfungs-Einstellschraube Minimal (weich): 30 Klick(s) in Richtung (b) Einstellen der Druckstufendämp- Standard:...
-
Seite 42: Entfernbarer Seitenständer
Zylinderschä- den führen zu schlechtem Dämp- fungsverhalten. Entsorgen Sie ein beschädigtes oder abgenutztes Federbein nicht selbst. Bringen Sie das Federbein zu einer Yamaha-Fachwerkstatt zur 1. Seitenständer Wartung. Dieses Motorrad ist mit einem entfernbaren Seitenständer ausgestattet. HINWEIS Sicherstellen dass der Seitenständer richtig montiert ist, wenn das Motorrad abgestützt... -
Seite 43: Ypvs
Funktionen der Instrumente und Bedienungselemente GAU84180 YPVS Der Motor dieses Modells verfügt über das Yamaha Power Valve System (YPVS). Die- ses System verstärkt die Motorleistung durch ein Ventil, das die Öffnung der Aus- lassöffnung steuert. GCA26380 ACHTUNG Das YPVS wurde von Yamaha ausgiebig getestet und eingerichtet. -
Seite 44: Zu Ihrer Sicherheit - Routinekontrolle Vor Fahrtbeginn
Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen. Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte: PRÜFPUNKT... - Seite 45 Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn PRÜFPUNKT KONTROLLEN SEITE • Sicherstellen, dass er reibungslos funktioniert. 7-13, Gasdrehgriff • Spiel des Gasdrehgriffs prüfen. 7-23 • Ggf. das Spiel des Gasdrehgriffs einstellen. • Kettendurchhang kontrollieren. • Ggf. einstellen. 7-21, Antriebskette • Zustand der Kette kontrollieren. 7-22 •...
-
Seite 46: Wichtige Fahr- Und Bedienungshinweise
Fahrzeugs. Wenn Sie nicht mit Wenn Sie sich nicht mit den Bedie- der Fahrzeugwartung vertraut sind, be- nungselementen vertraut machen, kann auftragen Sie einen Yamaha-Händler mit es zum Verlust der Kontrolle kommen der Wartung. und zu Unfällen oder Verletzungen in Folge davon. - Seite 47 Bei Motorstörungen während der Ein- fen. Den Motor stoppen und den fahrzeit das Fahrzeug sofort von einer Zustand der Zündkerze prüfen. Sie Yamaha-Fachwerkstatt überprüfen las- sollte beginnen, in der Farbe aufzuhel- sen. len. 9. Das Motorrad erneut starten und wei- tere 10 bis 15 Minuten lang fahren.
-
Seite 48: Starten Und Warmfahren Eines Kalten Motors
Wichtige Fahr- und Bedienungshinweise GAU41308 GAU16661 Starten und Warmfahren eines Anlassen eines warm gelaufenen kalten Motors Motors 1. Den Kraftstoffhahn auf “ON” stellen. Dem selben Verfahren wie für einen kalten 2. Das Getriebe in die Leerlaufstellung Motor folgen, mit Ausnahme, dass der schalten. -
Seite 49: Schalten
Wichtige Fahr- und Bedienungshinweise GAU16674 Kupplungsbetätigung ausgelegt Schalten und könnten dadurch beschädigt werden. GAU16691 Zum Anfahren und Beschleunigen 1. Den Kupplungshebel ziehen, um die Kupplung zu lösen. 2. Am Getriebe den 1. Gang einlegen. 3. Langsam Gas zugeben und gleichzei- tig langsam den Kupplungshebel frei- geben. -
Seite 50: Parken
Wichtige Fahr- und Bedienungshinweise GAU17192 Parken Zum Parken den Motor abstellen und den Kraftstoffhahn auf “OFF” stellen. GWA10312 WARNUNG Motor und Auspuffanlage können sehr heiß werden. Deshalb so par- ken, dass Kinder oder Fußgänger die heißen Teile nicht versehentlich berühren und sich verbrennen kön- nen. -
Seite 51: Regelmäßige Wartung Und Einstellung
Wartungsarbeiten erhöht sich die Gefahr von Verletzungen, auch mit Todesfolge, während der Wartung und der Benut- zung des Fahrzeugs. Wenn Sie nicht mit der Fahrzeugwartung vertraut sind, be- auftragen Sie einen Yamaha-Händler mit der Wartung. GWA15123 WARNUNG Schalten Sie, wenn keine anderslauten- den Anweisungen angegeben sind, den Motor zur Durchführung von Wartungs-... -
Seite 52: Regelmäßige Wartungs- Und Schmiertabelle
Wenn Sie sich nicht sicher sind, welche Wartungs- und Schmierintervalle in Ihrem Fall die richtigen sind, fragen Sie Ihre Yamaha-Fachwerkstatt. HINWEIS Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Da- ten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausge- führt werden. PRÜFPUNKT VORGEHENSWEISE •... - Seite 53 • Reinigen und Abstand neu einstellen. — • Ersetzen. • Den Durchhang, die Ausrichtung und den Zustand der Antriebskette kontrollieren. — — • Antriebskette einstellen und gründlich 16 * Antriebskette mit Yamaha-Ketten- und Seilzugschmiermittel oder einem gleichwertigen Produkt schmieren. — • Ersetzen.
- Seite 54 Regelmäßige Wartung und Einstellung PRÜFPUNKT VORGEHENSWEISE • Kühlflüssigkeitsstand prüfen und auf — — Lecks kontrollieren. • Schläuche auf Risse und — 17 * Kühlsystem Beschädigung kontrollieren. • Funktion der Kühlerverschluss-Feder — prüfen. — • Kühlflüssigkeit wechseln. Alle 2 Jahre • Alle Fahrgestellanschlüsse und Fahrgestellhalter- —...
- Seite 55 Regelmäßige Wartung und Einstellung PRÜFPUNKT VORGEHENSWEISE • Funktion prüfen und einstellen. — — 24 * Federbein • Ggf. festziehen. — — • Mit Lithiumseifenfett schmieren. Antriebskettenrolle • Auf Verschleiß und Beschädigung — 25 * und untere kontrollieren. Kettenführung • Ersetzen, falls nötig. —...
-
Seite 56: Zündkerze Prüfen
Motor nicht richtig läuft. Versuchen Sie Zündkerze erlaubt Rückschlüsse auf den nicht, derartige Probleme selbst zu diag- Zustand des Motors. nostizieren. Lassen Sie stattdessen das Fahrzeug von einer Yamaha-Fachwerkstatt Zündkerze ausbauen prüfen. 1. Den Zündkerzenstecker abziehen. 2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und übermäßige Ölkohleablagerungen... -
Seite 57: Getriebeöl
Getriebeöl schlüssel festschrauben und dann Das Getriebe sollte vor Fahrtbeginn auf Öl- vorschriftsmäßig festziehen. lecks geprüft werden. Wird ein Leck gefun- den, das Motorrad von einem Yamaha- Anzugsmoment: Händler überprüfen und reparieren lassen. Zündkerze: Außerdem muss das Getriebeöl in den 20 N·m (2.0 kgf·m, 15 lb·ft) -
Seite 58: Kühlflüssigkeit
Regelmäßige Wartung und Einstellung GAU20071 Anzugsmoment: Kühlflüssigkeit Getriebeöl-Ablassschraube: Der Kühlflüssigkeitsstand sollte vor Fahrt- 10 N·m (1.0 kgf·m, 7.4 lb·ft) beginn geprüft werden. Außerdem muss die Kühlflüssigkeit in den empfohlenen Ab- 6. Die vorgeschriebene Menge des emp- ständen, gemäß Wartungs- und Schmierta- fohlenen Getriebeöls nachfüllen. - Seite 59 Korrosion geschützt ist. Wenn der Kühlflüssigkeit Wasser hinzugefügt wurde, den Frostschutzmittelgehalt der Kühlflüssigkeit so bald wie 1. Kühlflüssigkeits-Ablassschraube möglich von einer Yamaha-Fach- 2. Dichtung werkstatt überprüfen lassen, da 4. Nach dem Ablassen der Kühlflüssig- sonst die Wirksamkeit des Kühlmit- keit das Kühlsystem gründlich mit tels reduziert wird.
-
Seite 60: Luftfiltereinsatz Reinigen
Kühlerdeckel wieder aufsetzen. 9. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über- prüfen. Treten Lecks auf, das Kühl- system von einer Yamaha- Fachwerkstatt überprüfen lassen. 1. Filterschaumstoff 2. Luftfiltereinsatzrahmen 4. Den Filterschaumstoff mit Lösungs-... - Seite 61 Regelmäßige Wartung und Einstellung 1. Aufnahmenut 5. YAMALUBE Foam Air Filter Oil auf die 2. Vorsprung gesamte Oberfläche des Filter- schaumstoffes auftragen und dann das überschüssige Öl ausdrücken. HINWEIS Der Filterschaumstoff sollte lediglich feucht, nicht triefend nass sein. Wenn YAMALUBE Foam Air Filter Oil in Ihrer Nähe nicht verfügbar ist, kann stattdessen ein anderes hochwertiges Schaumstoff-Luftfilteröl verwendet...
-
Seite 62: Vergaser Einstellen
Motors und erfordert eine höchst werden. genaue Einstellung. Die meisten Einstellar- 1. Den Motor anlassen und gründlich beiten sollten einer Yamaha-Fachwerkstatt warmlaufen lassen. vorbehalten bleiben, die über die notwendi- 2. Die Leerlaufeinstellschraube so weit gen Kenntnisse und Erfahrung verfügt. Die... -
Seite 63: Spiel Des Gasdrehgriffs Einstellen
Regelmäßige Wartung und Einstellung GAU48434 Spiel des Gasdrehgriffs einstel- Spiel des Gasdrehgriffs messen, wie in der Abbildung gezeigt. 1. Kontermutter 2. Einstellmutter des Gasdrehgriffspiels 3. Gummiabdeckung 4. Die Kontermutter festziehen und dann die Gummiabdeckung in ihre ur- 1. Spiel des Gasdrehgriffs sprüngliche Position schieben. -
Seite 64: Reifen
Standard-Reifenluftdruck: Glassplittern in der Lauffläche, rissigen Vorn: Flanken usw. den Reifen umgehend von ei- 100 kPa (1.00 kgf/cm2, 15 psi) ner Yamaha-Fachwerkstatt wechseln las- Hinten: sen. 100 kPa (1.00 kgf/cm2, 15 psi) Mindestprofiltiefe (vorn und hinten): 4.0 mm (0.16 in) Reifenausführung... - Seite 65 Hersteller und von glei- cher Ausführung sein. Anderenfalls kann sich das Fahrverhalten des Fahrzeugs ändern und es kann zu Unfällen kom- men. Ausschließlich die nachfolgenden Reifen sind nach zahlreichen Tests von Yamaha freigegeben worden. Vorderreifen: Größe: 60/100-14 30M Hersteller/Modell:...
-
Seite 66: Speichenräder
Spiels schädigung kontrolliert werden. Bei Kupplungshebel-Spiel: Mängeln an Reifen oder Rädern das 7.0–12.0 mm (0.28–0.47 in) Rad von einer Yamaha-Fachwerkstatt ersetzen lassen. Selbst kleinste Repa- Das Kupplungshebel-Spiel regelmäßig prü- raturen an Rädern und Reifen nur von fen und ggf. einstellen. -
Seite 67: Spiel Des Handbremshebels Prüfen
System befindet. Befindet sich dabei sicherstellen, dass die Aufnah- Luft im Hydrauliksystem, lassen Sie das me in dem Einsteller auf die Aufnahme System von einer Yamaha-Fachwerk- in der Einstellschraube ausgerichtet statt entlüften, bevor Sie mit dem Fahr- ist. zeug fahren. Luft in der Bremsanlage verringert die Bremskraft und stellt ein erhebliches Sicherheitsrisiko dar. -
Seite 68: Fußschalthebel Prüfen
Hinterrads prüfen schalthebels kontrolliert werden. Falls der Der Verschleiß der Scheibenbremsbeläge Betrieb nicht reibungslos ist, das Fahrzeug vorn und hinten muss in den empfohlenen von einer Yamaha-Fachwerkstatt überprü- Abständen gemäß Wartungs- und fen lassen. Schmiertabelle geprüft werden. GAU22411 Scheibenbremsbeläge vorn... -
Seite 69: Bremsflüssigkeitsstand Kontrollieren
Nuten prüfen. Wenn ein Ver- kierung reicht. Den Bremsflüssigkeitsstand schleißanzeiger fast erscheint, die Schei- bei aufrecht stehendem Vorratsbehälter benbremsbeläge als ganzen Satz von einer kontrollieren. Falls erforderlich, Bremsflüs- Yamaha-Fachwerkstatt austauschen las- sigkeit nachfüllen. sen. Vorgeschriebene Bremsflüssigkeit: DOT 4 GCA17641 ACHTUNG Bremsflüssigkeit kann lackierte Oberflä-... -
Seite 70: Bremsflüssigkeit Wechseln
Die Bremsflüssigkeit sollte in den empfoh- schleiß der Bremsbeläge normal. lenen Abständen gemäß Wartungs- und Ein niedriger Bremsflüssigkeitsstand Schmiertabelle von einer Yamaha-Fach- könnte darauf hinweisen, dass die werkstatt gewechselt werden. Zusätzlich Bremsbeläge abgenutzt sind oder ein sollten die Öldichtungen der Hauptbrems- Leck im Bremssystem vorhanden ist;... -
Seite 71: Antriebsketten-Durchhang
Regelmäßige Wartung und Einstellung GAU22762 GAU84060 Antriebsketten-Durchhang Antriebskettendurchhang einstellen Wenden Sie sich an einen Yamaha-Händler Den Antriebsketten-Durchhang vor jeder bevor Sie den Durchhang der Antriebskette Fahrt prüfen und ggf. korrigieren. einstellen. 1. Die Achsmutter und die Kontermutter GAU84400 Kettendurchhang prüfen auf beiden Seiten der Schwinge lo- 1. -
Seite 72: Antriebskette Säubern Und Schmieren
3. Beide Kontermuttern und die Achs- entfernen. mutter mit dem vorgeschriebenen An- HINWEIS zugsmoment festziehen. Für eine gründliche Reinigung die An- triebskette von einer Yamaha-Fachwerk- Anzugsmomente: Kontermutter: statt demontieren und in einem Lösungs- 21 N·m (2.1 kgf·m, 15 lb·ft) mittelbad auswaschen lassen. -
Seite 73: Bowdenzüge Prüfen Und Schmieren
Zustand sollte vor jeder Fahrt kontrolliert drehgriffs kontrolliert werden. Zusätzlich werden und die Züge und deren Enden ggf. sollte der Gaszug in einer Yamaha-Fach- geschmiert werden. Ist ein Bowdenzug be- werkstatt gemäß den in der Wartungs- und schädigt oder funktioniert er nicht rei- Schmiertabelle vorgeschriebenen Abstän-... -
Seite 74: Handbrems- Und Kupplungshebel Prüfen Und Schmieren
Regelmäßige Wartung und Einstellung GAU23144 GAU23185 Handbrems- und Kupplungshe- Fußbremshebel prüfen und bel prüfen und schmieren schmieren Vor jeder Fahrt die Funktion der Hand- Vor Fahrtantritt die Funktion des Fuß- brems- und Kupplungshebel prüfen und bremshebels prüfen und ggf. den Dreh- ggf. -
Seite 75: Hinterradaufhängung Schmieren
Hinterradaufhängung schmieren Schwingen-Drehpunkte schmie- Die Drehpunkte der Hinterradaufhängung sollten in den empfohlenen Abständen in Die Schwingen-Drehpunkte müssen in den einer Yamaha-Fachwerkstatt gemäß War- vorgeschriebenen Abständen geschmiert tungs- und Schmiertabelle geschmiert wer- werden, gemäß der Tabelle für regelmäßige den. Wartung und Schmierung. -
Seite 76: Teleskopgabel Prüfen
Lenker mehrmals einfedern und prüfen, ob sie leichtgängig ein- und ausfedert. GCA10591 ACHTUNG Falls die Teleskopgabel nicht gleichmä- ßig ein- und ausfedert oder irgendwel- che Schäden festgestellt werden, das Fahrzeug von einer Yamaha-Fachwerk- statt überprüfen bzw. reparieren lassen. 7-26... -
Seite 77: Radlager Prüfen
Falls ein Radlager zu viel Spiel aufweist rads, beim Einstellen der Kette oder beim oder das Rad nicht leichtgängig dreht, die Waschen des Fahrzeugs usw. einen War- Radlager von einer Yamaha-Fachwerkstatt tungsständer verwenden. überprüfen lassen. Vor der Wartungsarbeit prüfen, ob das Mo- torrad sicher und senkrecht steht. -
Seite 78: Vorderrad
Regelmäßige Wartung und Einstellung 5. Das Rad herausnehmen. ACHTUNG: GAU24361 Vorderrad Wenn Rad und Bremsscheibe aus- gebaut sind, auf keinen Fall die GAU56372 Bremse betätigen, da sonst die Bremsbeläge aneinandergedrückt werden. [GCA11073] Vorderrad ausbauen GWA10822 Vorderrad einbauen WARNUNG 1. Sicherstellen, dass die Scheiben- Um Verletzungen zu vermeiden, das bremsbeläge nicht zwangsweise ge- Fahrzeug sicher abstützen, damit es... -
Seite 79: Hinterrad
Regelmäßige Wartung und Einstellung GAU25081 Hinterrad GAU84051 Hinterrad ausbauen GWA10822 WARNUNG Um Verletzungen zu vermeiden, das Fahrzeug sicher abstützen, damit es 1. Einstellschraube des Antriebskettendurch- nicht umfallen kann. hangs 2. Kontermutter 1. Die Achsmutter lösen. 3. Kettenspanner 4. Die Achsmutter und die Unterleg- scheibe entfernen. -
Seite 80: Fehlersuche
Ausschließlich Yamaha-Originalersatzteile verwenden. Ersatzteile anderer Hersteller HINWEIS mögen zwar so aussehen wie Yamaha-Tei- Die Nase an der Schwinge muss in die Nut le, bieten aber nur selten die gleiche Quali- in der Bremssattelhalterung eingreifen. tät und Lebensdauer, was erhöhte Repara- turkosten zur Folge hat. -
Seite 81: Fehlersuchdiagramm
Der Motor startet Trocken Yamaha-Fachwerkstatt nicht. prüfen lassen. Verdichtung prüfen. Der Motor startet nicht. 3. Verdichtung Verdichtung OK. Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen. Versuchen, den Motor zu starten. Das Fahrzeug von einer Yamaha-Fachwerkstatt Keine Verdichtung. prüfen lassen. 7-31... - Seite 82 (Siehe HINWEIS.) im Vorratsbehälter und im Kühler prüfen. Motor anlassen. Wenn der Motor wieder überhitzt, Kühlflüssigkeitsstand das Kühlsystem in einer Yamaha-Fachwerkstatt ist OK. überprüfen und reparieren lassen. HINWEIS Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs- wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
-
Seite 83: Pflege Und Lagerung Des Motorrads
Straße bleiben, deshalb sollten Sie die Unterseite und die Fahrwerksteile gründlich reinigen, nachdem Sie in solchen Gebieten ge- fahren sind. Original-Yamaha-Pflege- und War- tungsprodukte werden unter der Mar- ke YAMALUBE in vielen Märkten welt- weit angeboten. GCA26280... - Seite 84 Pflege und Lagerung des Motorrads starke Chemikalien, einschließlich Reinigung starke, säurehaltige Radreiniger, 1. Eventuell vorhandene Entfetter ab- insbesondere auf Speichen- oder spülen und das Fahrzeug mit einem Magnesiumrädern. Gartenschlauch absprühen. Nur so starke Chemikalien, scheuernde viel Druck anwenden wie unbedingt Reinigungsmittel oder Wachs auf nötig.
- Seite 85 Pflege und Lagerung des Motorrads Nach der Reinigung 10. Das Fahrzeug vollständig trocknen 1. Das Fahrzeug mit einem Chamois (lassen), bevor es untergestellt oder oder saugfähigem Tuch, vorzugswei- abgedeckt wird. se einem Mikrofaser-Frottiertuch, GCA26320 ACHTUNG trocknen. 2. Für Modelle mit Antriebskette: Die An- ...
-
Seite 86: Lagern
Pflege und Lagerung des Motorrads GAU86460 ren Behälter ablassen. Die Ablass- Lagern schraube wieder festziehen und den Das Fahrzeug immer an einem kühlen, tro- Kraftstoff zurück in den Kraftstofftank ckenen Ort lagern. Falls erforderlich, mit ei- gießen. ner porigen Abdeckung vor Staub schüt- 7. - Seite 87 Pflege und Lagerung des Motorrads Wartungsständer nicht verfügbar sind, einmal pro Monat die Räder et- was drehen, damit die Reifen nicht ständig an derselben Stelle aufliegen und dadurch beschädigt werden. 10. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit eindringen kann.
-
Seite 88: Technische Daten
Technische Daten Abmessungen: Kraftstoff: Gesamtlänge: Empfohlener Kraftstoff: 1615 mm (63.6 in) Bleifreies Benzin (E10 zulässig) Gesamtbreite: Oktanzahl (ROZ): 760 mm (29.9 in) Gesamthöhe: Tankvolumen (Gesamtinhalt): 1000 mm (39.4 in) 3.5 L (0.9 US gal, 0.8 Imp.gal) Sitzhöhe: Vergaser: Typ × Anzahl: 755 mm (29.7 in) PWK28 ×... -
Seite 89: Kundeninformation
Motor-Seriennummer Übertragen Sie die Fahrzeug-Identifizie- rungsnummer und die Motor-Seriennum- mer in die dafür vorgesehenen Felder, da diese für die Bestellung von Ersatzteilen bei Yamaha-Händlern sowie bei einer Dieb- stahlmeldung benötigt werden. FAHRZEUG- IDENTIFIZIERUNGSNUMMER: 1. Motor-Seriennummer Die Motor-Seriennummer ist im Kurbelge- häuse eingeschlagen. -
Seite 90: Index
Index Antriebsketten-Durchhang....7-21 Motor, Anlassen eines warm Antriebskette, säubern und gelaufenen..........6-3 schmieren ...........7-22 Motorrad aufbocken......7-27 Aufkleber, Lage........1-1 Motor-Seriennummer ......10-1 Motorstoppschalter ........ 4-1 Motor überhitzt........7-32 Bowdenzüge, prüfen und schmieren..7-23 Bremsflüssigkeitsstand, kontrollieren ...7-19 Bremsflüssigkeit, wechseln ....7-20 Parken ............ 6-5 Pflege ............. - Seite 92 WARNUNG Unsachgemäße Verwendung des Motorrads kann zu SCHWEREN VERLETZUNGEN oder TÖDLICHEN VERLETZUNGEN führen. TRAGEN SIE IMMER EINEN NIEMALS AUF NIEMALS BEIFAHRER SICHERHEITSGEPRÜFTEN BEFESTIGTEN MITNEHMEN HELM UND PERSÖNLICHE STRASSEN SCHUTZAUSRÜSTUNG VERWENDEN NIEMALS: • ohne ausreichende Ausbildung oder Einweisung fahren. • mit einer Geschwindigkeit fahren, die für Ihren Erfahrungsstand oder die vorliegenden Bedingungen zu schnell ist.
