INSTALLATION

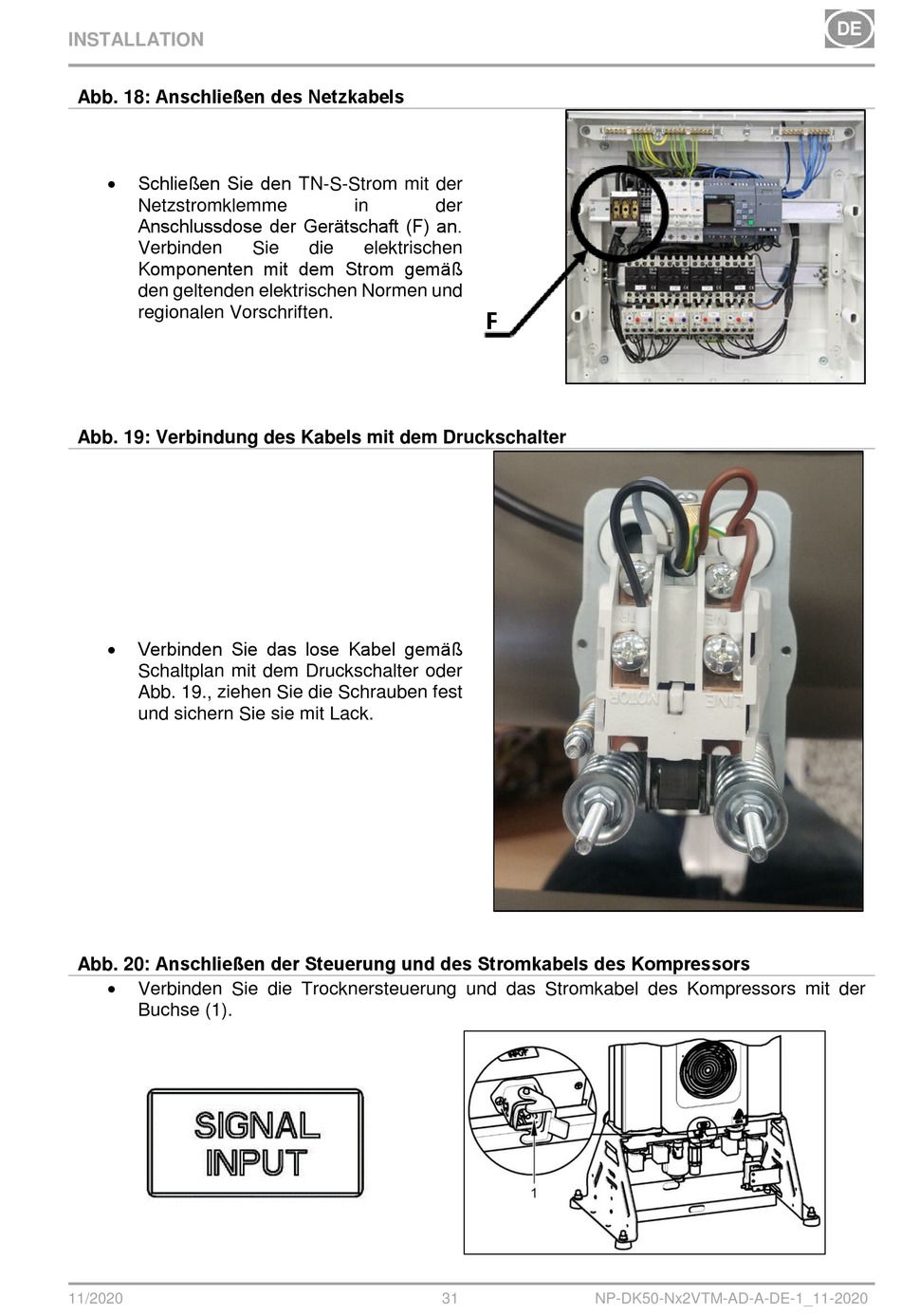

Abb. 18: Anschließen des Netzkabels
Schließen Sie den TN-S-Strom mit der
Netzstromklemme
Anschlussdose der Gerätschaft (F) an.
Verbinden
Komponenten mit dem Strom gemäß
den geltenden elektrischen Normen und
regionalen Vorschriften.
Abb. 19: Verbindung des Kabels mit dem Druckschalter
Verbinden Sie das lose Kabel gemäß
Schaltplan mit dem Druckschalter oder
Abb. 19., ziehen Sie die Schrauben fest
und sichern Sie sie mit Lack.
Abb. 20: Anschließen der Steuerung und des Stromkabels des Kompressors
Verbinden Sie die Trocknersteuerung und das Stromkabel des Kompressors mit der
Buchse (1).
11/2020
in
Sie
die
elektrischen
der
31
NP-DK50-Nx2VTM-AD-A-DE-1_11-2020
