Als nächstes suchen Sie den Membranenschalter
(31). Drehen Sie den Kurbelarm (26) so, daß der
Magnet (48) dem Kurbelarm gegenüber liegt. Lockern
Sie die M4 x 16mm Schraube (27), aber entfernen
Sie sie jedoch nicht! Schieben Sie den
Membranenschalter entweder etwas näher zum
Magnet hin oder etwas weiter vom Magnet weg.
Ziehen Sie die Schraube wieder an. Drehen Sie den
Kurbelarm ein Paarmal. Wiederholen Sie diesen
Vorgang, bis der Computer richtiges Feedback
anzeigt. Wenn der Membranenschalter richtig einge-
stellt ist, befestigen Sie die rechte Seitenschutzplatte.
Anmerkung: Zur kla-
reren Ansicht wird die
rechte Seitenabdeck-
ung nicht gezeigt.
31
48
32
27
26
12
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freigemach-
ten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
Die Montage kann mit den inbegriffenen Werkzeugen durchgeführt werden; jedoch ist auch ein
Gummihammer
empfohlen.

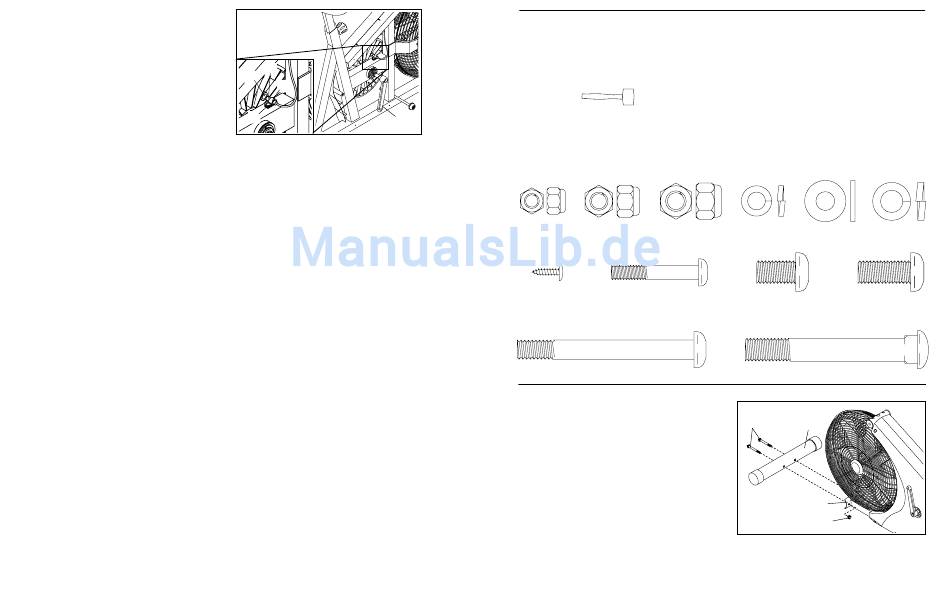

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter
jedem Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der TEILELISTE auf Seite 14 finden. Die
zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind. Einige kleine Teile wurden
möglicherweise zur Erleichterung des Transportes schon vorher an größeren Teilen angebracht. Sollten
Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht schon an einem anderen Teil angebracht
worden ist.
M6 Nylon-
M8 Nylon-
M10 Nylon-
Verschlussmutter
Verschlussmutter
Verschlussmutter
(56)–4
(66)–6
(64)–4
M6 x 38mm knopfförmiger
M4 x 12mm
Bolzen (57)–4
Schraube (77)–2
M8 x 77mm knopfförmiger Bolzen
(58)–2
1. Befestigen Sie einer der Stabilisatoren (19) vorne an
den Rahmen (1) mit zwei M10 x 75 mm
Einsteckbolzen (65) und zwei M10 Nylon-
Verschlussmuttern (64).
M8 gespaltene
M10 gespaltene
M8 flache
Unterlegscheibe
Unterlegscheibe
Unterlegscheiber
(81)–4
(73)–4
(54)–6
M10 x 17mm knopfförmige
M10 x 23mm knopfförmige
Schraube (55)–3
Schraube (80)–3
M10 x 75mm Einsteckbolzen
(65)–4
1
65
19
1
64
5
