Installation Des Wandeinbaurohres - Zehnder ComfoSpot 50 Montagehinweise

Installation des Wandeinbaurohres

Führen Sie das Wandeinbaurohr in das
Kernloch ein, und positionieren Sie es in waa-
gerechter Lage.

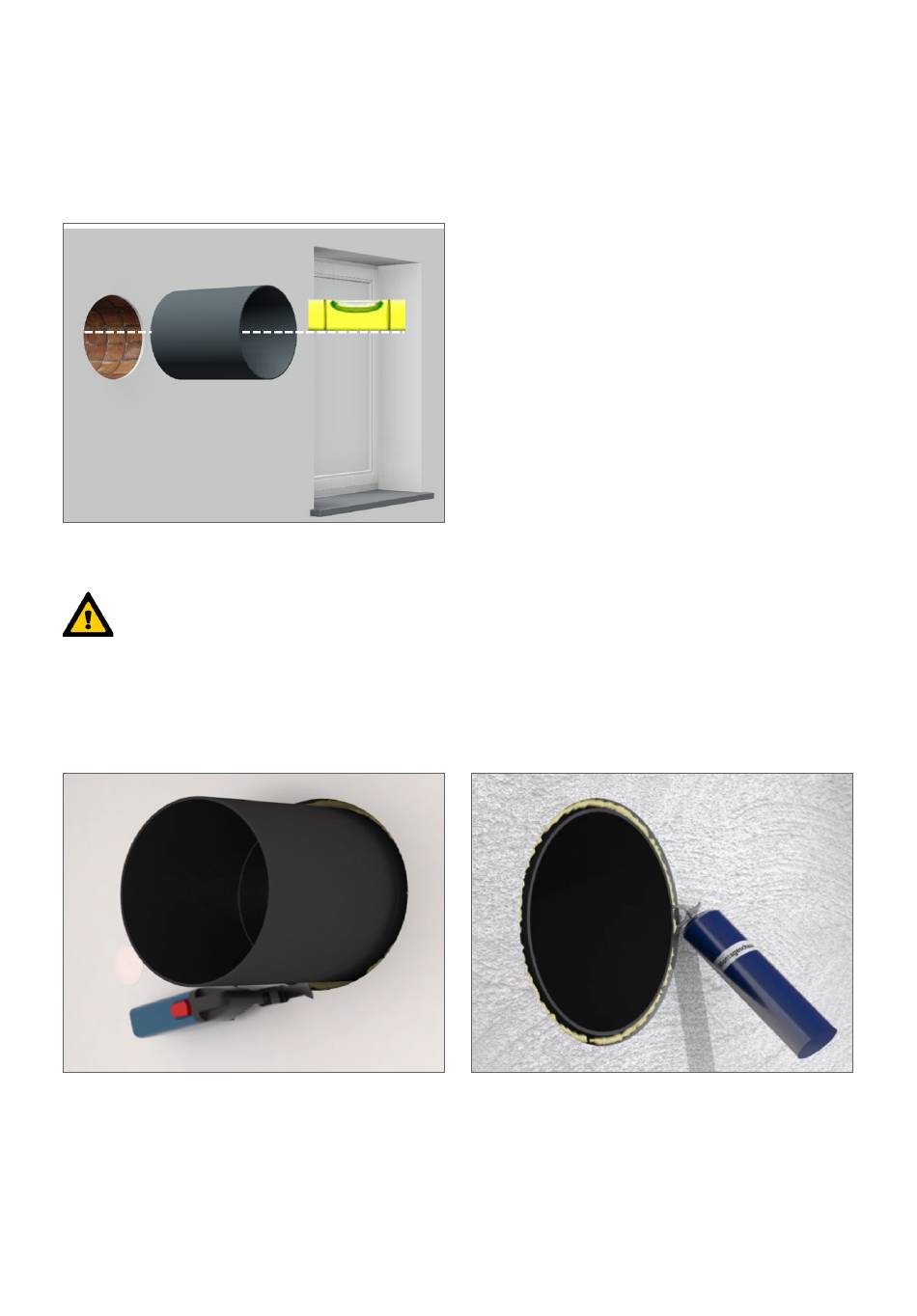

Abb.3 - PVC-Kernrohr einführen
Beachten Sie dabei, dass die Rohrachse
ebenfalls waagerecht liegt und die
Kreisform des Rohres gewährleistet bleibt - ma-
ximal zulässige Abweichung von der Kreisform
im Innendurchmesser des Rohres: +/- 1,5 mm
(Abb. 3)..
Abb.4 - PVC-Kernrohr einkürzen
Das Wandeinbaurohr
Außendurchmesser von 315 mm und ist mit ge-
eigneten Mitteln in der Bohrung zu fixieren.
Zur Fixierung ist ausschließlich nicht quellender
Kleber oder Montageschaum zu verwenden!
Vor Einbau des Lüftungsgerätes ist das
Wandeinbaurohr so anzupassen, dass es
bündig zur Oberfläche der Fassade bzw. der
Innenwand abschließt (Abb.4). Dazu ist das
Wandeinbaurohr jeweils oberflächenplan zur
fertigen Wand mit geeignetem Werkzeug zu
kürzen.
Dichten Sie innen
Wandanschluss um das Wandeinbaurohr mit
geeignetem Dichtmittel ab (Abb.5).
Setzen Sie nach
Verschlussstopfen wieder beidseitig auf das
Wandeinbaurohr.
Abb.5 - Dichtmittel
Wandeinbaurohr rund
hat einen
und außen den
der Montage die
5
