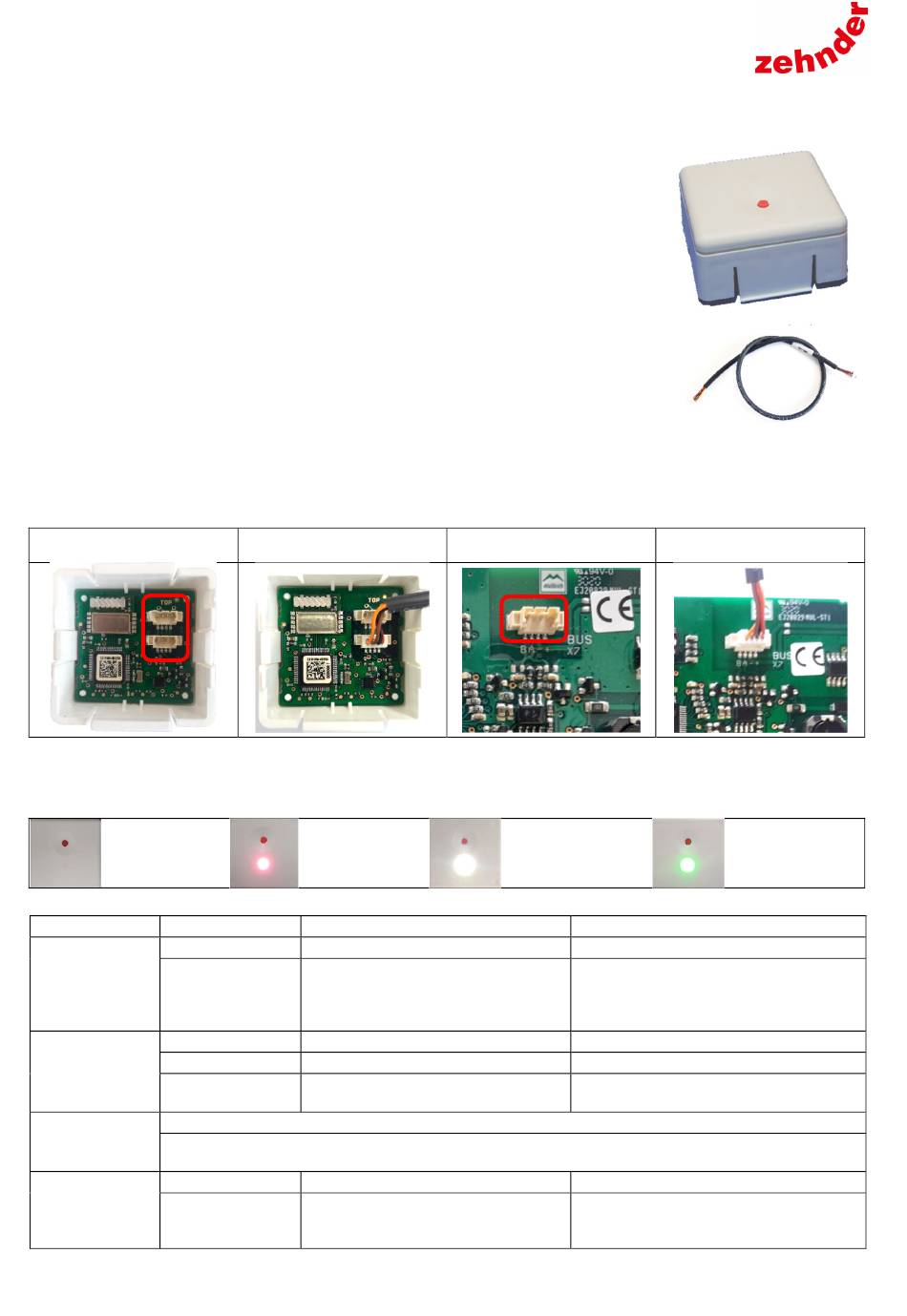

Funkmodul
für ComfoAir 70 / ComfoSpot 50
Montageanleitung
Verwendungszweck
Das Funkmodul ist die Basiskomponente für eine funkvernetzte Betriebsweise und Bedienung
dezentraler Lüftungsgeräte der Typen ComfoAir 70 und ComfoSpot 50. In Kombination mit der
Connect Box und der Zehnder Connect App, kann der Komfort nochmals erhöht werden.
unktionscharakteristik
F
Eine funkbasierte Vernetzung bedingt den Einbau eines Funkmoduls je Lüftungsgerät. Es sind
Mischsysteme beider Lüftungsgeräteserien in einer gemeinsamen Lüftungszone möglich.
Daraus ergeben sich folgende Vernetzungsstrukturen:
1. Vernetzung Funkmodule (pairing ventilation only setup)
Mittels Funkmodule können Lüftungsgeräte einer Lüftungszone miteinander kommunizieren.
Dabei werden die vernetzten Lüftungsgeräte in ihrer Funktion synchronisiert, d.h., sie nehmen
stets den gleichen Betriebszustand ein. Die Einstellungen für den Lüftungsbetrieb sind an den
internen oder externen Bedieneinheiten vorzunehmen.
2. Vernetzung Connect Box und Zehnder Connect App (pairing Connect System)
Mittels zusätzlicher Connect Box und Zehnder Connect App können Lüftungsgeräte in einer
Wohneinheit durch ein mobiles Endgerät individuell bedient werden. Die Connect Box dient als
Schnittstelle zwischen den Lüftungsgeräten, den mobilen Endgeräten (App) und, soweit
vorhanden, einem WLAN-Netzwerk mit Internetanschluss zur Bedienung der Geräte von
unterwegs.
Elektrischer Anschluss
Der elektrische Anschluss ist im Zuge der Installation des Funkmoduls auszuführen. Dabei ist das Anschlusskabel an die
jeweiligen Steckverbindungen der Platine des Funkmoduls und der Steuerungsplatine des Lüftungsgerätes anzuschließen.
Platine FM mit 2 Steckoptionen
für das Anschlusskabel
Konfiguration / Vernetzung
Das Funkmodul (FM) verfügt über ein Tasten- und Anzeigeelement. Die rote Taste des FM dient zur Aktivierung der
Vernetzungsphasen der Geräte. Eine LED im Gehäuse des Funkmoduls signalisiert den Vernetzungsstatus.
Das nachstehend beschriebene Pairing der Funkmodule gilt nur für pairing ventilation only setup.
Aktiver
Betriebsmodus
LED aus
Führen Sie folgende Schritte zur Vernetzung der Funkmodule aus:
Netzteilnehmer Taste Funkmodul
FM1 1x Drücken
Gerät-1
2x kurz Drücken
FM2 1x Drücken
Gerät-2
1x Drücken
-
Weitere FMx für 1.Option: Führen Sie die Schritte für FMx gemäß FM2 aus, solange die LED des FM1 noch weiß blinkt.
Geräte-x
2.Option: Setzen Sie ein bereits erfolgreich vernetztes FM in den Status Pairing gemäß Schrittfolge
FM1. Danach führen Sie die Schritte gemäß FM2 für FMx aus.
Deaktivieren von 1x Drücken
FM
Gedrückt
bis die LED weiß
leuchtet.
Platine FM mit angestecktem
Anschlusskabel
Aktivierungsphase
LED rot leuchtend
Statusphase
FM1 wird aktiviert
FM1 sendet zum Pairing für ca. 1 min
ein Funknetz aus. In dieser Zeit sind
die Schritte für FM2 und eventuell
weitere FM auszuführen.
FM2 wird aktiviert
FM2 sucht Funknetz
FM2 hat sich erfolgreich dem
Funknetz angeschlossen.
Vernetztes FM wird aktiviert
halten Vernetztes FM wird deaktiviert
Stecker Platine Lüftungsgerät
für das Anschlusskabel
Pairingphase
LED weiß leuchtend
Signalisierung LED
LED leuchtet rot
LED blinkt weiß für ca. 1 min, danach
leuchtet bei erfolgreichem Pairing die
LED für ca. 10 s grün und erlischt nach
weiteren 10 s.
LED leuchtet rot
LED blinkt rot
LED leuchtet für ca. 10 s grün, danach
erlischt die LED.
LED leuchtet grün
LED leuchtet für ca. 10 s weiß, danach
erlischt die LED.
Lieferumfang

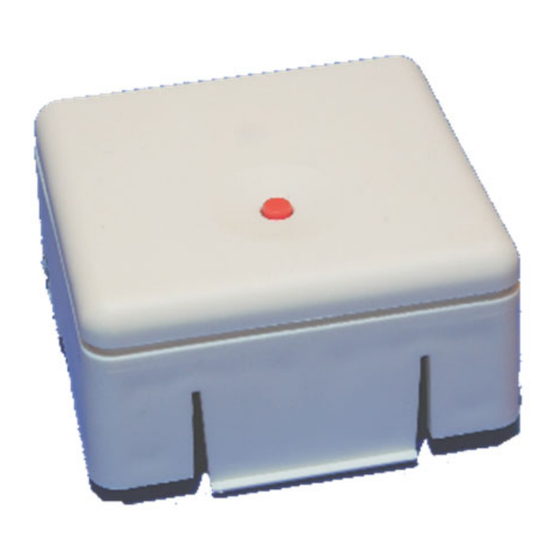

Funkmodul (FM)
4-poliges Anschlusskabel, mit
Steckbuchse an den Kabelenden
Platine Lüftungsgerät mit
angestecktem Anschlusskabel
Erfolgreich beendete
Pairingphase
LED grün leuchtend
