ComfoAir 70 / ComfoSpot 50

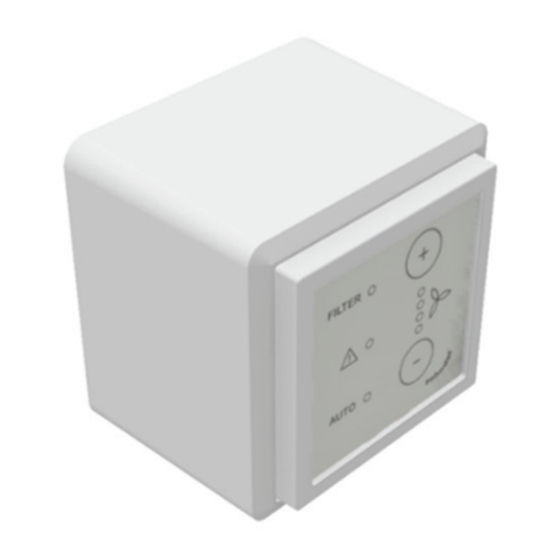

Montagehinweise Aufputzvariante ComfoLED CH
Verwendungszweck
Das externe Bedienteil ComfoLED CH als Aufputzvariante ist ausschließlich für eine
Installation im Innenbereich geeignet und wird über ein maximal 25 m langes, 4-adriges
Kabel (z.B. Typ: J-Y(ST)Y 2x2x0,6) mit dem Lüftungsgerät verbunden.

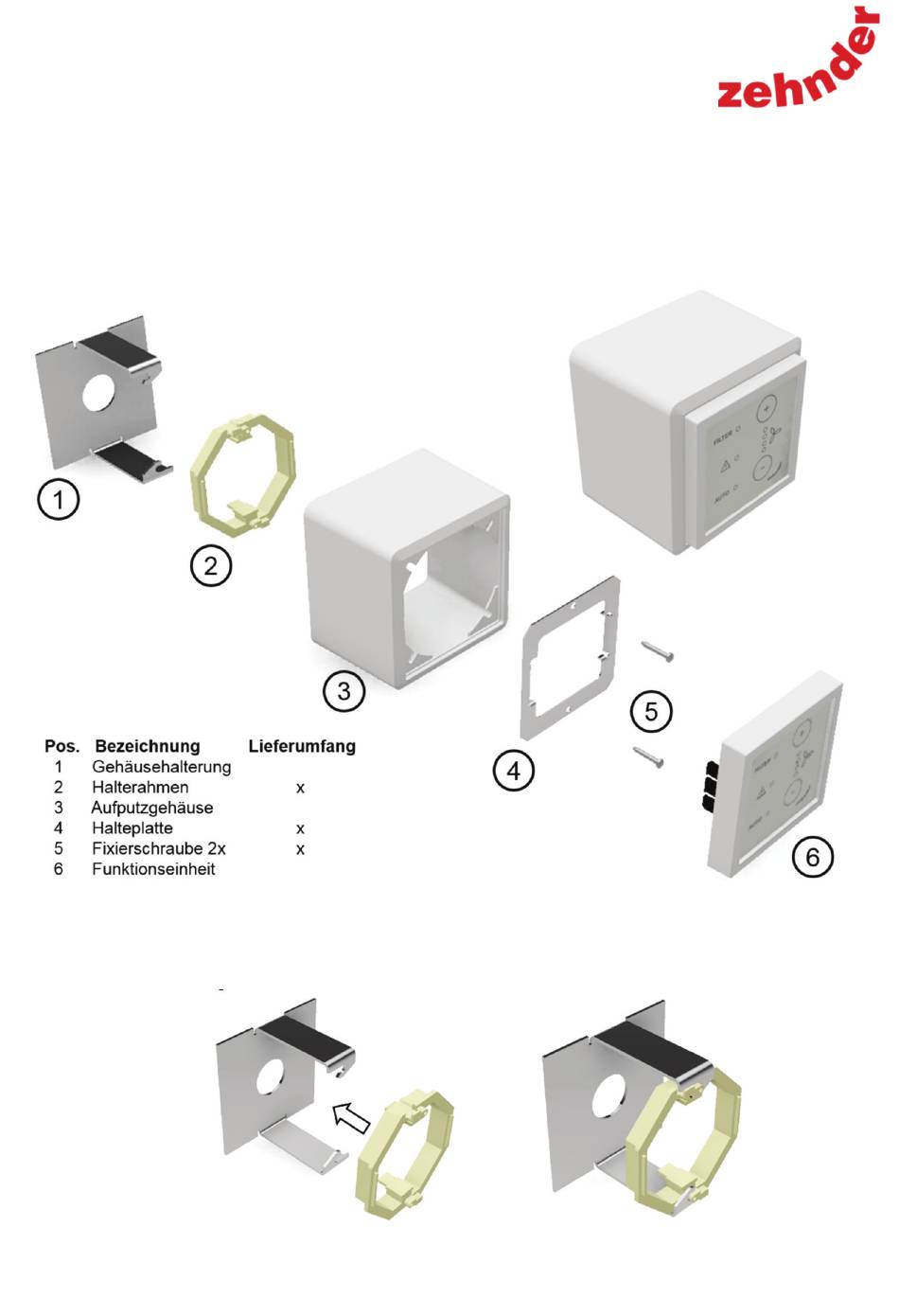

Aufbau
Montageschritte
1. Klipsen
Sie
den
Halterahmen
in
die
Öffnungen
der
Aufnahmewinkel
der
Gehäusehalterung.
Werbung
Verwandte Anleitungen für Zehnder ComfoAir 70
Inhaltszusammenfassung für Zehnder ComfoAir 70
- Seite 1 ComfoAir 70 / ComfoSpot 50 Montagehinweise Aufputzvariante ComfoLED CH Verwendungszweck Das externe Bedienteil ComfoLED CH als Aufputzvariante ist ausschließlich für eine Installation im Innenbereich geeignet und wird über ein maximal 25 m langes, 4-adriges Kabel (z.B. Typ: J-Y(ST)Y 2x2x0,6) mit dem Lüftungsgerät verbunden.
- Seite 2 2. Montieren Sie die Gehäusehalterung in vertikaler Ausrichtung der Aufnahmewinkel mit geeigneten Befestigungsmaterialien an den vorgesehenen Montageort. Öffnen Sie für eine geeignete Kabeleinführung eine der vorperforierten Kabeldurchführungen am Aufputzgehäuse und setzen Sie es auf die Gehäusehalterung. 3. Legen Sie die Halteplatte in die Vertiefung des Aufputzgehäuses und fixieren Sie das Aufputzgehäuse an der Gehäusehalterung mittels der beiden Schrauben.
