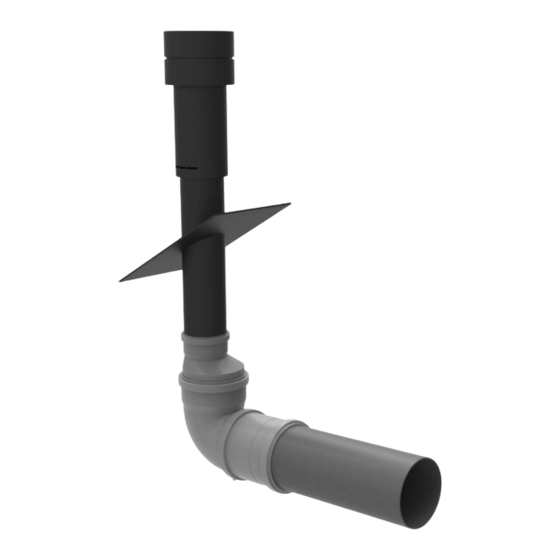

- Seite 1 Design-Heizkörper Komfortable Raumlüftung Heiz- und Kühldecken-Systeme Clean Air Solutions Zehnder ComfoSpot Twin Montageanleitung Dachmodul...
- Seite 2 1. Lieferumfang Position Bezeichnung Anzahl Reduzierungsstück (DN 160/125) Verbindungsstück (DN 160) Bogen mit Kondensatablauf (DN 160) Putzdeckel Schlauch (1,5 m) Flexschlauch (1 m) Montagerohr (500 mm) Rohrschelle...
- Seite 3 2. Abmessung & Vorbereitung Ø 145 Ø 180 Ø 160 3. Montagevorbereitung Bevor mit der Montage begonnen wird, müssen die Bauteile zusam mengefügt werden. Stecken Sie die Bauteile gemäß der Darstellung fest zusammen, um eine dichte Verbindung zu erhalten.
- Seite 4 3. Montage min. 410 mm 1. Dachöffnung erstellen 2. Dachhaube montieren Bringen Sie eine, für die Montage der Dachhaube, passende Montieren Sie eine Dachdurchführung (DN 125) mit Dachhaube Öffnung in das Steildach ein (1). Entfernen Sie im Anschluss passend für Steildächer (1). Die verwendete Dachhaube muss die nötigen Dachziegel (2).
- Seite 5 5. Kondensatablauf einrichten 6. Erstellung der Trockenbauwand Führen Sie den Schlauch vom Kondensatablauf des Bogens Vor dem Errichten der Trockenbauwand ist das Rohrsys nach außen bzw. in ein geeignetes Fallrohr (1), um sicherzu tem, welches sich im Kaltbereich befindet, diffusionsdicht stellen, dass anfallendes Kondensat abgeführt werden kann.
- Seite 6 Wartung ÜBERPRÜFEN SIE REGELMÄSSIG, DASS DAS KONDENSAT IM BOGEN KORREKT ABGEFÜHRT WIRD. BESONDERS BEI LANGEN ZEITRÄUMEN MIT EINEM HOHEN FEUCHTIGKEITSGEHALT DER AUSSEN LUFT IST ES EMPFEHLENSWERT DAS INTERVALL DER ÜBERPRÜFUNG ZU VERKÜRZEN.
- Seite 8 Deutschland (Germany) Zehnder Group Deutschland GmbH Almweg 34 77933 Lahr Deutschland T +49 7821 586 0 F +49 7821 586 223 info@zehnder-systems.de www.zehnder-systems.de...
