Benutzerhandbuch

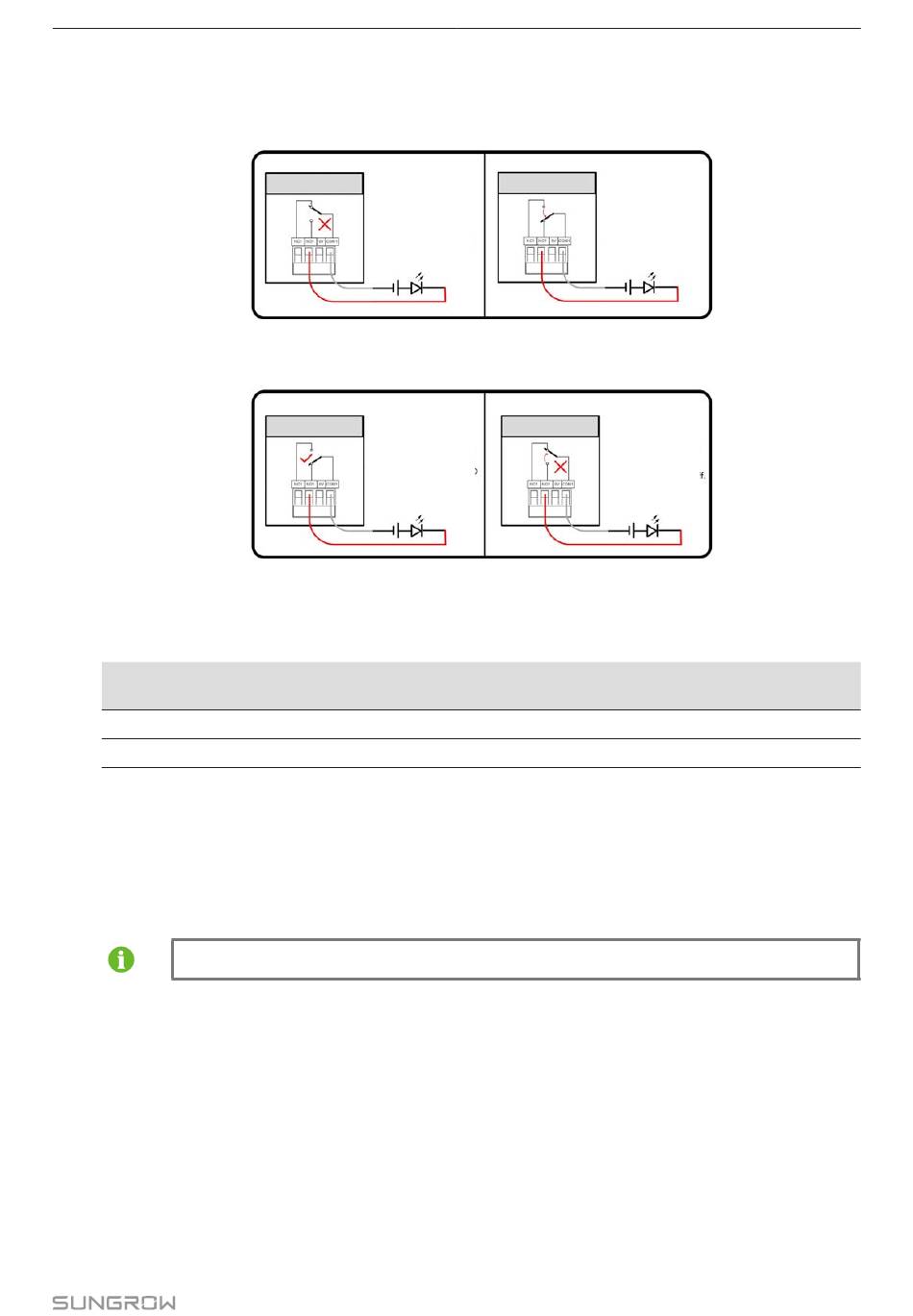

Verwenden Sie die LED-Kontrollleuchten oder zur Verfügung stehende Geräte, um festzustellen, ob
sich der Wechselrichter im fehlerhaften Zustand befindet. Die folgenden Abbildungen zeigen die typi-
schen Anwendungen von Arbeits- und Öffnerkontakt:
An das Relais angeschlossene Geräte müssen die folgenden Anforderungen erfüllen:
Anforderungen für
Wechselstromseite
Max. Spannung: 250 Vac
Max. Stromstärke: 5 A
DI-Klemme (Not-Aus-Trockenkontakt): Der Trockenkontakt kann als Not-Aus-Kontakt konfiguriert
werden.
Wenn der DI-Kontakt und der GND-Kontakt durch einen extern gesteuerten Schalter kurzgeschlossen
werden, stoppt der Wechselrichter sofort.
Die potenzialfreien Kontakte unterstützen nur den passiven Schaltereingang.
Die folgende Abbildung zeigt die typische Anwendung des lokalen Stopp- Trockenkontakts.
Wechselrichter innen
Fehlerfrei, Relais löst
nicht aus.
Der Stromkreis ist
unterbrochen und die
LED-Anzeige ist aus
Abbildung 5-6 Arbeitskontakt
Wechselrichter innen
Fehlerfrei, Relais löst
nicht aus.
Der Stromkreis ist an-
geschlossen und die
LED-Anzeige leuchtet
stetig
Abbildung 5-7 Öffnerkontakt
Anforderungen für Gleichstromseite
Max. Spannung: 30 Vdc
Max. Stromstärke: 5 A
Wechselrichter innen
Fehler auftritt, löst
das Relais aus.
Der Stromkreis ist
angeschlossen und
die LED-Anzeige
leuchtet
Wechselrichter innen
Fehler auftritt und
das Relais auslöst
Der Stromkreis ist
getrennt und die
LED-Anzeige erlischt
5 Elektrischer Anschluss
53
