3.

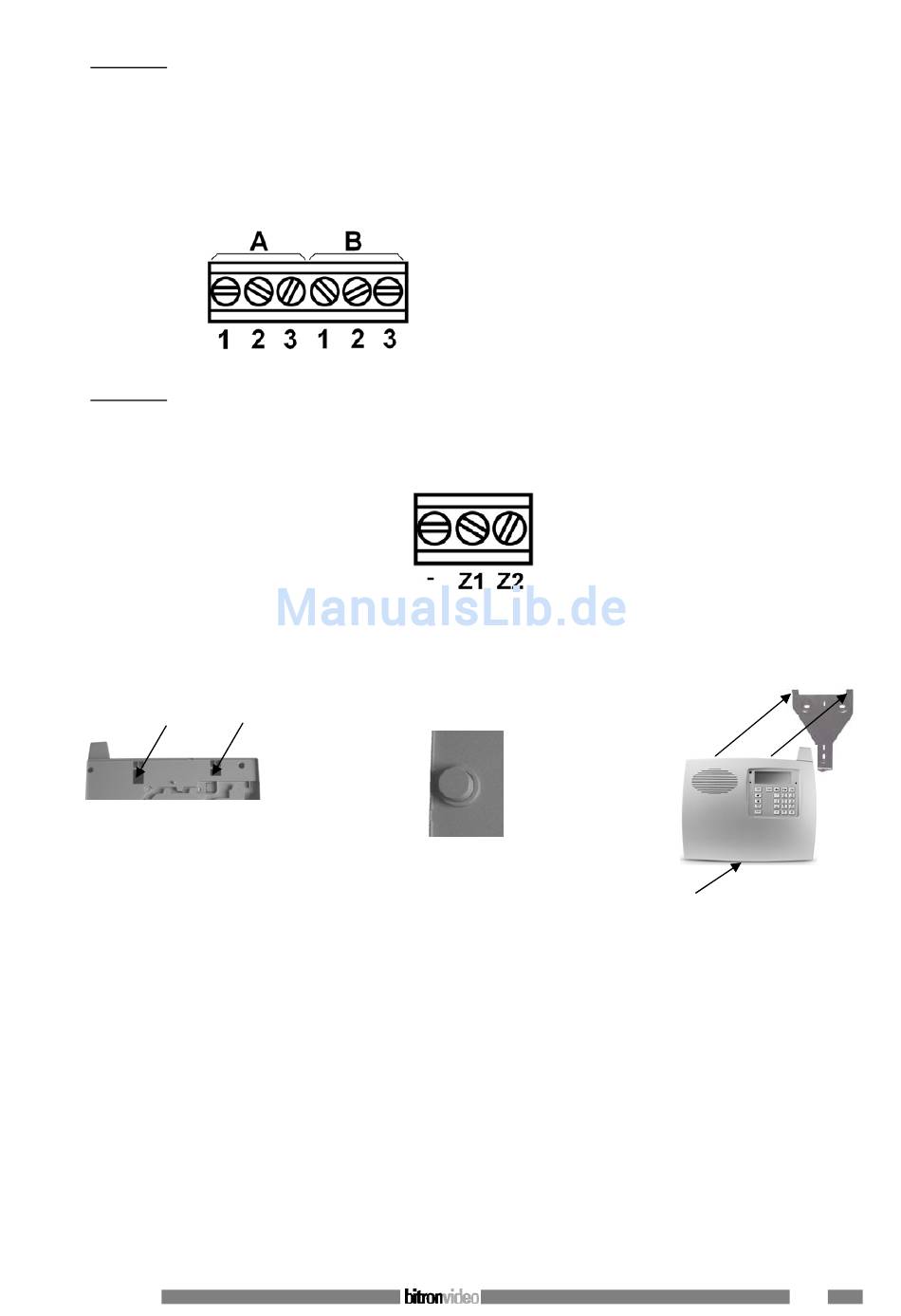

OPTIONAL: Sie können die beiden monostabilen Relaisausgänge (A und B) der Zentrale nutzen, um elektrische
Geräte zu steuern. Diese Ausgänge können von der Tastatur und von den Fernbedienungen aktiviert werden. Bei
angeschlossenem analogen oder GSM Modem können Sie diese auch von der Ferne mittels DTMF-Tönen
steuern. Um die Ausgänge zu verwenden:
•
Verbinden Sie die Kabel mit den mitgelieferten Klemmen;
•
Schließen Sie die Klemmen durch Drücken an den entsprechenden Anschlüsse auf der Rückseite der Zentrale an.
ACHTUNG: Überschreiten Sie nicht die maximale Kapazität der Relais (24 Vcc – 1 A).
4.
OPTIONAL: Sie können die beiden AUX-Eingänge (Z1 und Z2) der Zentrale verwenden, um verkabelte
Magnetkontakte anzuschließen. Um die Eingänge zu verwenden:
•
Verbinden Sie die Kabel mit den mitgelieferten Klemmen;
•
Schließen Sie die Klemmen durch Drücken an den entsprechenden Anschlüsse auf der Rückseite der
Zentrale an.
5.
Befestigen Sie die Zentrale an der zuvor an der Wand befestigten Halterung. Überprüfen Sie, dass der
Antisabotage-Kontakt gut heruntergedrückt wird und blockieren Sie die Zentrale mithilfe der Schraube.
PUNKTE ZUR EINF
DER METALLHALTERUNG
DS902009-001
Ü
HRUNG
Klemmen
1 – NA = offener Kontakt
2 – NC = geschlossener Kontakt
3 – C
= gemeinsamer Kontakt
ANTISABOTAGE-
KONTAKT
SCHRAUB
35
