4.2.2

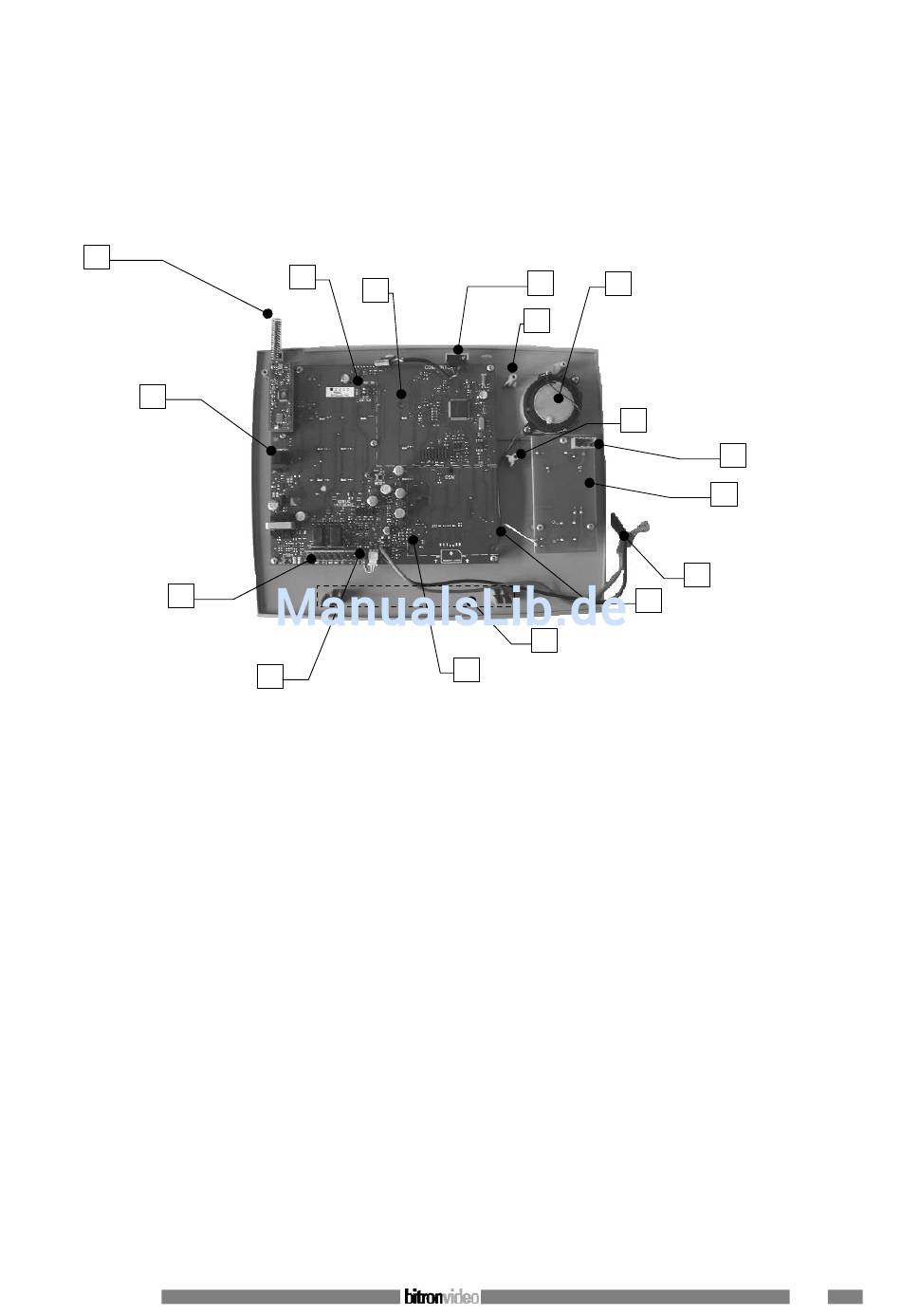

Innenbereich der Zentrale
Für die Installation und Befestigung an der Wand ist es nicht erforderlich, der Zentrale AV2009/01 zu öffnen. Um die
Zentrale dennoch zu öffnen, entfernen Sie beide Kreuzschlitzschrauben, welche auf der Rückseite in den oberen Ecken
sind, und öffnen Sie das Gehäuse. Um das System wieder zu schließen, befolgen Sie die umgekehrte Operation,
beginnend mit den kleinen Haftzähnen der Deckel, die sich auf der unteren Seite befinden.
ACHTUNG: Die Öffnung der Zentrale und etwaige Einwirkungen auf die Elektronik dürfen nur von spezialisiertem
Personal und Technikern ausgeführt werden.
1
14
13
1.
Antenne für die Kommunikation mit Geräten.
2.
Nicht berühren.
3.
Stützhaken zur Halterung des analogen Modems.
4.
Kopfhörer- und Mikrofonanschluss.
5.
Schraubenlöcher zum Befestigen des analogen Modems.
6.
Interne Sirene.
7.
Kabelstecker 230V.
8.
Netzteil.
9.
Batteriekabel.
10. Löcher für Stützdübel des GSM-Modems.
11. Halterung für GSM Antenne.
12. Anschlüsse der zwei Kabeleingänge.
13. Anschlüsse der zwei Relaisausgänge.
14. Manipulationsschutz-Tamper.
DS902009-001
2
3
12
4
6
5
11
10
5
7
8
9
10
17
