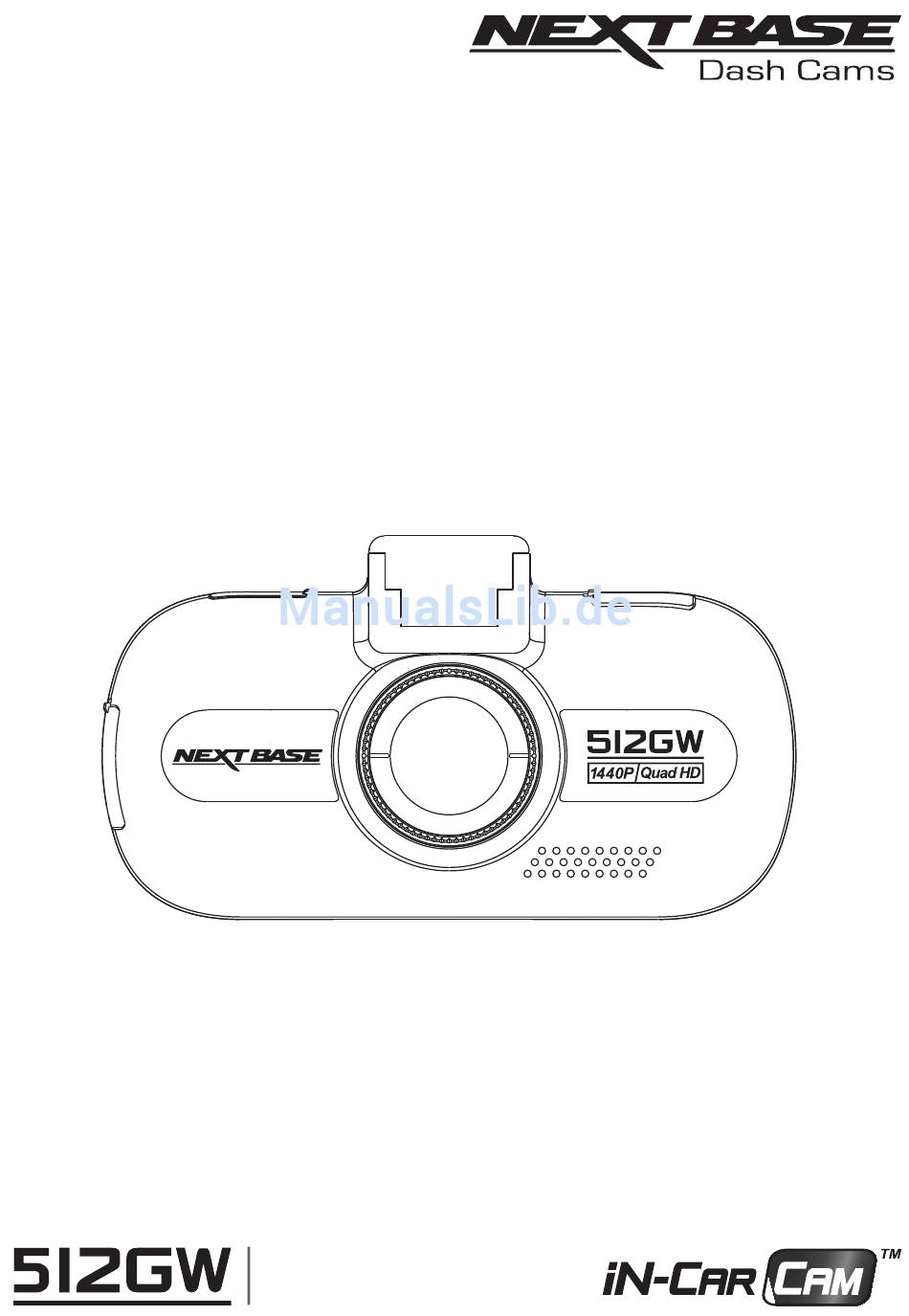

- Seite 1 Bedienungsanleitung Ultra 1440p Quad HD Dash Cam with GPS, Wi-Fi & Anti Glare Polarising Filter...
-
Seite 3: Einführung Zur Verwendung Einer Dash Cam
EINFÜHRUNG ZUR VERWENDUNG EINER DASH CAM Das iN-CAR CAM Dash Cam-Sortiment wurde insbesondere mit der Benutzerfreundlichkeit im Hinterkopf konzipiert. Wir empfehlen, die Standardeinstellungen NICHT zu ändern, da sie mit Bedacht gewählt wurden, um Ihnen die beste Leistung im täglichen Umgang zu bieten. Allgemeine Bedienungshinweise. -
Seite 4: Inhaltsverzeichnis
INHALT EINFÜHRUNG ZUR VERWENDUNG EINER DASH CAM ..........INHALT ..........................SICHERHEITSHINWEISE ....................HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..........PRODUKTSPEZIFIKATIONEN ..................LIEFERUMFANG ......................LEISTUNGSMERKMALE ....................SPANNUNGSVERSORGTE GPS-HALTERUNG ............KAMERA – BEDIENELEMENTE UND FUNKTIONEN ............ INSTALLATION IM FAHRZEUG ..................ERSTGEBRAUCH ......................POLARISATIONSFILTER .................... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, Gefahr vom Stromschlag und Feuer. -
Seite 6: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR512GW/ULTRA Leistungsbedarf 5V/1,5A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 20mm/2 A Ausgang: 5 V DC Sensorauflösung 6,8 M Pixel (6.798.816 Pixel) Objektiv - Typ/Winkel/Blende 6 G/140°/F1.6 Aufnahmeauflösung 2560 x 1440 bei 30 BpS und 848 x 480 bei 30 BpS (Standard) Bildschirmgröße 3,0"... -
Seite 7: Lieferumfang
& Software Disk Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE Dash Cam entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dash Cam verfügbaren Funktionen. 3,0" LCD Farbbildschirm LCD-Bildschirm für einfache Nutzung und Anzeige der Wiedergabe aufgenommener Videos und... -
Seite 8: Spannungsversorgte Gps-Halterung
SPANNUNGSVERSORGTE GPS-HALTERUNG Nachstehend sind die wichtigsten Bauteile der mitgelieferten spannungsversorgten Halterung dargestellt. Feststellhebel Der Feststellhebel dient dem Anbau und Abbau der Scheibenhalterung an der Windschutzscheibe Ihres Fahrzeugs. Drücken Sie den Hebel zur Vorbereitung der Scheibenhalterung herunter. Sobald die Halterung fest auf der Windschutzscheibe sitzt (an geeigneter Stelle), drücken Sie den Hebel hoch, um die Halterung auf der Scheibe zu sichern. -
Seite 9: Kamera - Bedienelemente Und Funktionen
KAMERA – BEDIENELEMENTE UND FUNKTIONEN Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer Dash Cam dargestellt. Vorderseite: Montagepunkt (unter der Staubschutzkappe) Befestigen Sie die mitgelieferte spannungsversorgte GPS-Halterung hier, nachdem Sie die Staubschutzkappe entfernt haben. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der Dash Cam. Kameraobjektiv Weitwinkel 140°, Glasobjektiv mit 6 Elementen für optimale Bildqualität. - Seite 10 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite: Ein-/Ausschalten Halten Sie die Taste für 2 Sekunden gedrückt, um die Dash Cam ein- oder auszuschalten. Pfeil aufwärts/Mikrofon aus Pfeil aufwärts: Drücken Sie die Taste zur Navigation aufwärts innerhalb der Menüs und um im Wiedergabemodus zur vorherigen Datei zu gehen.
- Seite 11 CAMERA - PARTS & CONTROLS (CONTD.) KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Fortsetzung. Zweifarbige LED Rot = Eingeschaltet Blinkt rot = Aufnahme Blau = Akku lädt Bildschirm 3,0" LCD-Farbbildschirm zur Anzeige aufgenommener Dateien auf der Dash Cam. 10. Modus Drücken Sie die Taste zum Umschalten zwischen Video-, Foto- und Wiedergabemodus. 11.
- Seite 12 Draufsicht: 13. Eingang für rückseitige Kamera (unter Staubschutzkappe) Dient dem Anschluss einer externen rückseitigen Kamera (separat erwerben); bitte wenden Sie sich an Ihren örtlichen Nextbase-Fachhändler. Hinweis: - Die Verwendung einer nicht zugelassenen rückseitigen Kamera kann zu Schäden führen, die von der Garantie ausgeschlossen sind.
- Seite 13 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Seitenansichten: 17. HD-Ausgang (unter Staubschutzkappe) Für den Anschluss der Dash Cam an ein Fernsehgerät mithilfe eines HD-Kabels (separat erhältlich). 18. Mikrofon Integriertes Mikrofon zur Tonaufnahme. 19. microSD-Kartensteckplatz Setzen Sie hier die microSD-Karte ein; die Goldkontakte müssen auf die Rückseite der Dash Cam ausgerichtet sein.
-
Seite 14: Installation Im Fahrzeug
INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die Dash Cam das erste Mal installieren. Für die tägliche Nutzung nehmen Sie die Kamera einfach von der Halterung ab. microSD-Karte einsetzen Setzen Sie eine geeignete microSD-Karte (Klasse 10, 48 Mbps) in der Dash Cam ein und achten Sie darauf, dass die Goldkontakte auf den LCD-Bildschirm der Dash Cam ausgerichtet sind. - Seite 15 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Halterung an der Dash Cam montieren Schieben Sie die Dash Cam auf die Halterung. Nach dem Anbringen halten Magneten in der Halterung die beiden Bauteile zusammen. Halterung an der Windschutzscheibe anbringen Entfernen Sie die Schutzfolie vom Saugnapf der Halterung. Wählen Sie eine geeignete Stelle für die Halterung und reinigen Sie die Scheibe mit einem trockenen, sauberen Tuch, damit zwischen Glas und Saugnapf ein guter Kontakt hergestellt wird.
- Seite 16 Zigarettenanzünder-Stecker am Kabelende abschneiden, da dies zu Beschädigungen des Gerätes führt. - Ihr Fachhändler hat ein Nextbase Verkabelungs-Kit im Angebot. Dies wird direkt am Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei. Das Nextbase Verkabelungs-Kit...
- Seite 17 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer Dash Cam im Fahrzeug. Gemäß Installationsanleitung muss die Dash Cam so montiert werden, dass sie nicht den Blick des Fahrers auf die Straße beeinträchtigt, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel.
-
Seite 18: Erstgebrauch
ERSTGEBRAUCH Damit die Einstellung dieser Dash Cam schnell und einfach ist, gibt es ein leicht verständliches Menü „Erstgebrauch“. Dieses Menü dient der Einstellung Ihrer Sprache, des Landes (dies definiert die Zeitzone) und der Geschwindigkeitseinheiten. Das Menü ist verfügbar, wenn: 1) die Dash Cam das erst Mal eingeschaltet wird; 2) eine Firmware-Aktualisierung auf die Dash Cam übertragen wurde;... -
Seite 19: Polarisationsfilter
POLARISATIONSFILTER Die Dash Cam ist mit einem Polarisationsfilter zur Reduzierung von Blendung und Reflektionen von der Windschutzscheibe ausgestattet, die häufig in Aufnahmen gesehen werden können. Bei hellem Sonnenlicht verbessert der Filter ebenfalls Farbe und Kontrast, um wichtige Details von Kfz-Kennzeichen aufzunehmen. Der Filter hat eine rotierende Einfassung, um den Polarisationsfilter genau für Ihr Fahrzeug einstellen zu können. -
Seite 20: Videomodus
VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre Dash Cam im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. 2:37 16:04:37 14/10/2015 1. Modus: Anzeige, dass sich die Dash Cam im Videomodus befindet. 2. -
Seite 21: Videomenü
VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Videomenü Auflösung Belichtung Tonaufnahme Nummernschild Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise. - Seite 22 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Tonaufnahme Nummernschild Videolänge Zeitrafferaufnahme Zurück Eintragen MENU Tonaufnahme Hier schalten Sie das Mikrofon ein oder aus. Optionen: An und Aus Standardeinstellung: An Nummernschild Geben Sie das Kennzeichen Ihres Fahrzeugs ein, dies wird dann in der Videodatei angezeigt. Videolänge Hier wählen Sie die Dauer der individuell aufgenommenen Videodateien.
- Seite 23 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Zeitrafferaufnahme Parkmodus Display Drehen Zeit Stempel Zurück Eintragen MENU Zeitrafferaufnahme Zeitrafferaufnahme ist eine Technik, bei der die Frequenz der Aufnahmen geringer ist als die Wiedergabe. Zeitrafferaufnahme sind das Gegenteil von Zeitlupe, die Bewegung erscheint während der Wiedergabe schneller.
- Seite 24 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Parkmodus Display Drehen Zeit Stempel Number Plate Tempo Stempel Zurück Eintragen MENU Parkmodus Wenn der Parkmodus eingeschaltet wurde, tritt die Dash Cam in den Standby-Modus, wenn die 12 V DC-Stromversorgung ausgeschaltet wurde (in der Regel durch das Entfernen des Zündschlüssels).
- Seite 25 Standardeinstellung: An 11. GPS Stempel Ein-/Ausschalten der Anzeige der GPS-Koordinaten und des Geschwindigkeitsstempels in den aufgenommenen Dateien. Wenn eine Aufnahme mithilfe der mitgelieferten NEXTBASE Replay Wiedergabesoftware angezeigt wird, bleiben die GPS-Koordinaten und die Geschwindigkeitsinformationen verfügbar. Optionen: An und Aus Standardeinstellung: An 12.
-
Seite 26: Fotomodus
FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer Dash Cam im Fotomodus. 16:04:37 14/10/2015 Modus: Anzeige, dass sich die Dash Cam im Fotomodus befindet. Belichtung: Anzeige der aktuellen Belichtungseinstellung. Datum: Anzeige des aktuellen Datums. Zeit: Anzeige der Uhrzeit. - Seite 27 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Fotomenü Belichtung Zeit Stempel Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
-
Seite 28: Wiedergabemodus
WIEDERGABEMODUS Drücken Sie die MODE-Taste zur Auswahl des Wiedergabemodus und die Dash Cam zeigt die zuletzt aufgenommene Datei an. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: 170419_102024_001_HI 1:39 HH:MM:SS DD/MM/YYYY Modus: Anzeige, dass sich die Dash Cam im Wiedergabemodus befindet. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. - Seite 29 WIEDERGABEMODUS Fotodateien: 170419_102024_001 HH:MM:SS DD/MM/YYYY Modus: Anzeige, dass sich die Dash Cam im Wiedergabemodus befindet. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. Dateinummer: Anzeige der aktuellen Dateinummer. Uhrzeit: Anzeige der Uhrzeit, wann das Bild aufgenommen wurde. Datum: Anzeige des Datums, an dem das Bild aufgenommen wurde. Nächste Datei: Drücken Sie die Abwärtstaste, um zur nächsten Datei zu gehen.
- Seite 30 WIEDERGABEMODUS (FORTSETZUNG) Dateien Löschen: Markieren Sie die option Dateien Loschen und drücken Sie OK. Wiedergabemodus Loschen Dateien Schützen Dateien Zurück Eintragen MENU Hiermit haben Sie zwei Möglichkeiten: Datei Löschen Datei ALLE Löschen Loschen Dateien Loschen Dateien Löschen Datei Löschen Datei Löschen ALLE Dateien Löschen ALLE Dateien Zurück...
- Seite 31 WIEDERGABEMODUS (FORTSETZUNG) Dateien schützen: Markieren Sie die Option Schützen Dateien und drücken Sie OK. Wiedergabemodus Loschen Dateien Schützen Dateien Zurück Eintragen MENU Hiermit haben Sie zwei Möglichkeiten: Schützen Datei Ungeschützt Datei Schützen Dateien Schützen Dateien Schützen Datei Schützen Datei Ungeschützt Datei Ungeschützt Datei Zurück Eintragen...
-
Seite 32: Einstellungsmenü
EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Einstellungsmenü Wi-Fi SD-Karte Formatieren Uhrzeit & Datum Zeitzonen / DST Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise. - Seite 33 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Sprache Land Tempo Einheit Tempo Anzeigen Zurück Eintragen MENU Sprache Hier wählen Sie Ihre Sprache aus. Optionen: English, Dansk, Nederlands, Suomi, Français, Deutsch, Italiano, Norsk, Español und Svenska Standardeinstellung: English Land Wählen Sie Ihr Land, dies stellt automatisch die Sommerzeit für Ihre Zeitzone ein; wird beispielsweise Frankreich gewählt, so ist die Zeitzone GMT +1.
- Seite 34 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Bildschirmschoner Dimmen Anzeigen Tastenton Ansagen Zurück Eintragen MENU Bildschirmschoner Aktivieren Sie die Bildschirmschonerfunktion, um den Bildschirm nach 30 Sekunden Inaktivität auszuschalten. Drücken Sie eine beliebige Taste, um das Display wieder zu aktivieren. Hinweis: - Wurde die Geschwindigkeitsanzeigefunktion aktiviert, dann ist der Bildschirmschoner nicht verfügbar.
- Seite 35 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Ansagen Auto Abschaltung System Info Werkseinstellungen Zurück Eintragen MENU 12. Ansagen Sie können die gesprochenen Ansagen ein- oder ausschalten. Die Ansagen geben eine hörbare Bestätigung der gedrückten Taste und ihrer Funktion. Die Ansagen dienen ebenfalls als positive Bestätigung, nachdem eine Datei aufgrund G-Sensor- Aktivierung während der Aufnahme geschützt wurde.
-
Seite 36: Pc Verbindung
- Schalten Sie die Dash Cam STETS aus, bevor Sie sie von Computer trennen. Aktualisieren (Windows und Mac) Bei Auswahl dieser Option verwenden Sie die NEXTBASE Replay 3 Wiedergabe-Software zur Aktualisierung der Firmware in der Dash Cam zur neuesten Version. -
Seite 37: Tv-Anschluss
Bildschirm der Dash Cam leer. Dies ist normal, da sämtliche Ausgaben nun über den Fernseher angezeigt werden. Wenden Sie sich zum Kauf von Zubehör an Ihren örtlichen NEXTBASE-Händler. Bitte beachten Sie, dass Aufnahmen NICHT möglich sind, wenn der HD-Ausgang verwendet wird. -
Seite 38: Fehlerbehebung
FEHLERBEHEBUNG PROBLEM LÖSUNGSVORSCHLAG Der Saugnapf bleibt nicht Vergewissern Sie sich, dass die Schutzhülle (Kunststofffilm) vom Saugnapf entfernt wurde. an Ort und Stelle auf Feuchten Sie den Saugnapf etwas an, bevor Sie ihn an der meiner Frontscheibe. Windschutzscheibe anbringen. Vergewissern Sie sich, dass der Verriegelungshebelvollständig geöffnet ist, wenn Sie den Saugnapf auf die Windschutzscheibe setzen;... - Seite 39 Starten Sie den PC neu, da dies erforderlich sein kann, damit der arbeitet nicht. notwendige Treiber korrekt geladen wird. Trennen und verbinden Sie die Dash Cam wieder. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Videodateien können nicht Die Videodateien von der iN CAR CAM sind im MOV-Format und wiedergegeben werden.
- Seite 40 Das Herunterladen von Das ist kein Problem, navigieren Sie zu den Einstellungen in Dateien von Google Chrome und schalten Sie den Virenschutz www.nextbase.co.uk mit vorübergehend aus, um herunterzuladen und die Google Chrome führt zu einer Wiedergabesoftware zu installieren. Stellen Sie anschließend die Schad-Software- ursprünglichen Google Chrome Einstellungen wieder her.
- Seite 41 Wenn der WLAN-Modus aktiviert ist, erscheint auf dem Bildschirm der Dash Cam der Netzwerkname und das Passwort. Dieses Passwort beachtet die Groß-/Kleinschreibung. Bitte deinstallieren Sie die NEXTBASE Cam Viewer-App und Die NEXTBASE Cam Viewer- laden sie erneut aus dem App-Store für Ihr Gerät herunter.
- Seite 42 NOTIZEN...
- Seite 45 NBDVR512GW-IM-DE-R12...
