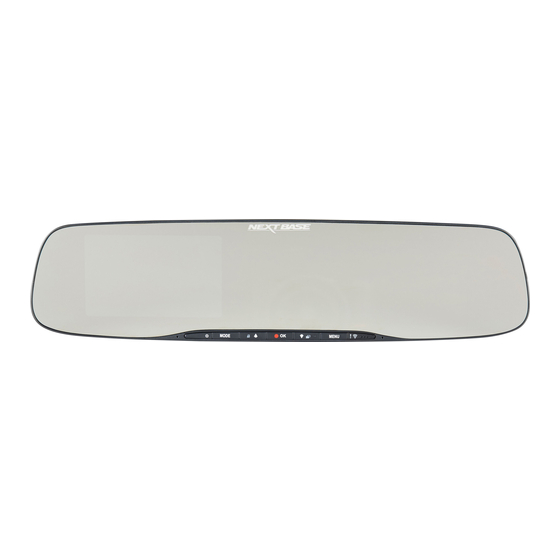

NextBase NBDVRMIRROR Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. NextBase Anleitungen
  4. Autozubehör
  5. NBDVRMIRROR
  6. Bedienungsanleitung

NextBase NBDVRMIRROR Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NextBase NBDVRMIRROR

Inhaltszusammenfassung für NextBase NBDVRMIRROR

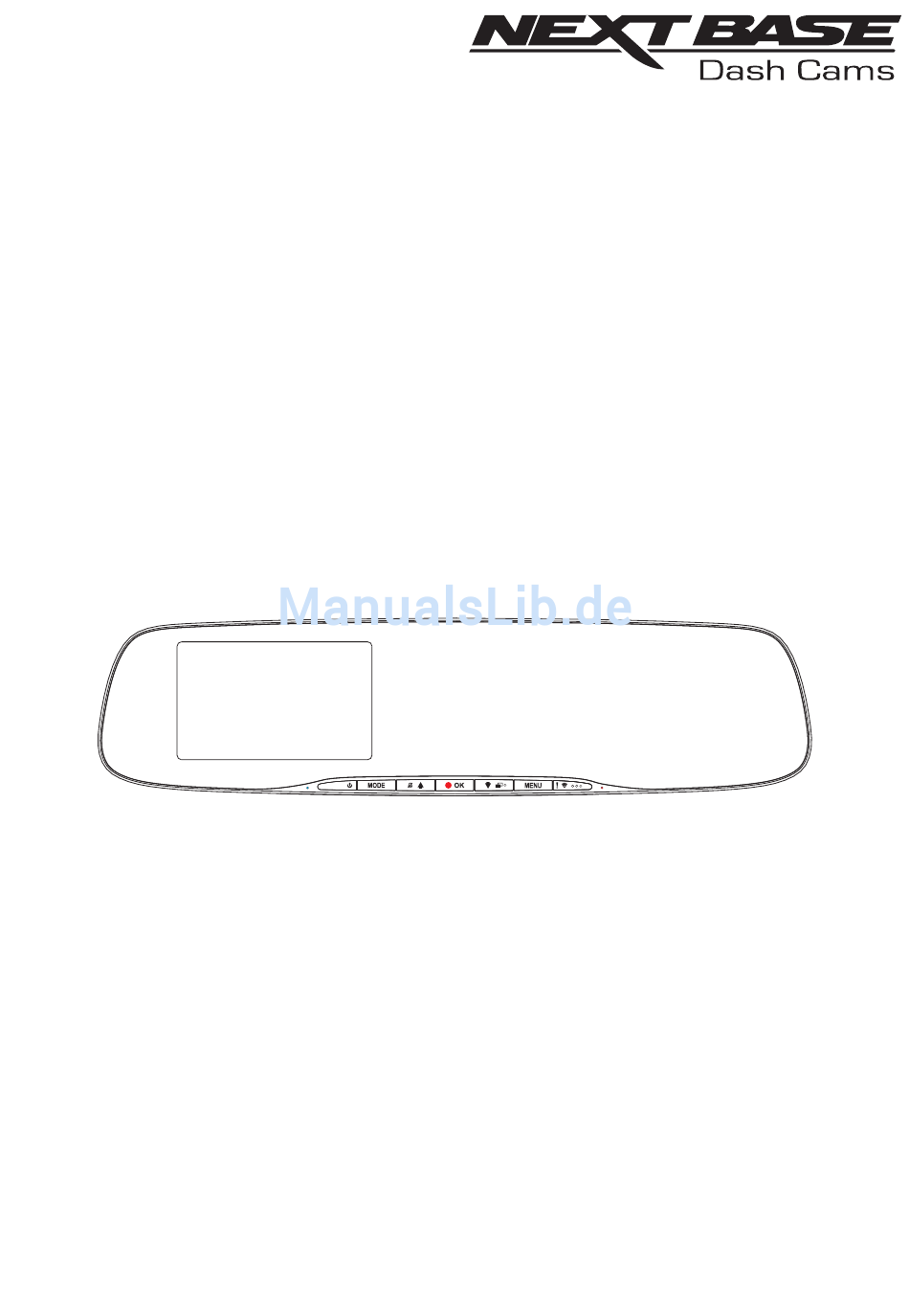

  • Seite 1 Bedienungsanleitung...

  • Seite 3: Einführung Zur Verwendung Einer Dash Cam

    EINFÜHRUNG ZUR VERWENDUNG EINER DASH CAM Das iN-CAR CAM Dashcam-Sortiment wurde insbesondere mit der Benutzerfreundlichkeit im Hinterkopf konzipiert. Wir empfehlen, die Standardeinstellungen NICHT zu ändern, da sie mit Bedacht gewählt wurden, um Ihnen die beste Leistung im täglichen Umgang zu bieten. Allgemeine Bedienungshinweise.

  • Seite 4: Inhaltsverzeichnis

    INHALT ..........EINFÜHRUNG ZUR VERWENDUNG EINER DASH CAM ..........................INHALT ....................SICHERHEITSHINWEISE ..........HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..................PRODUKTSPEZIFIKATIONEN ......................LIEFERUMFANG ....................LEISTUNGSMERKMALE ...................... STEUERELEMENTE ..................INSTALLATION IM FAHRZEUG ......................ERSTGEBRAUCH ........................ VIDEOMODUS FOTOMODUS ......................... WIEDERGABEMODUS ....................EINSTELLUNGSMENÜ ....................PC VERBINDUNG ......................

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder WARNUNG: Wasser aus, Gefahr vom Stromschlag und Feuer.

  • Seite 6: Produktspezifikationen

    PRODUKTSPEZIFIKATIONEN Modellnummer NBDVRMIRROR Leistungsbedarf 5V/1,5 A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 20mm/2 A Ausgang: 5 V DC 2,12 M Pixel (2.123.792 Pixel) Sensorauflösung 6G/140°/F1.8 Objektiv - Typ/Winkel/Blende 1920 x 1080 bei 30 BpS Aufnahmeauflösung 4,0"...

  • Seite 7: Lieferumfang

    Software Disk Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE Dash Cam entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dash Cam verfügbaren Funktionen. 4,0" HD-LCD-Farbbildschirm Der Bildschirm dient der Wiedergabe aufgenommener Videodateien und Einstellungen. Der Bildschirm ist während der normalen Verwendung hinter dem Spiegel verborgen.

  • Seite 8: Steuerelemente

    STEUERELEMENTE Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer Dash Cam dargestellt. Vorderseite: 9 10 1. Bildschirm 4,0" LCD-Farbbildschirm zur Anzeige aufgenommener Dateien auf der Dash Cam. 2. Batterie-Lade-LED Die blaue LED leuchtet, wenn die Batterie geladen wird; dies erfolgt nur, wenn an der Dash Cam Strom anliegt.
  • Seite 9 STEUERELEMENTE Fortsetzung. 9 10 7. Abwärts/Bildschirm aus, ein Pfeil abwärts: Drücken Sie die Taste zur Navigation abwärts innerhalb der Menüs und um im Wiedergabemodus zur nächsten Datei zu gehen. Bildschirm aus: Drücken Sie die Taste zum Ein- und Ausschalten des Bildschirms (nur im Videomodus). Hinweis: - Um die Taste „Abwärts/Bildschirm aus, ein“...
  • Seite 10 STEUERELEMENTE (FORTSETZUNG) Rückseite: 11. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der Dash Cam. 12. Saugnapf Dient der Befestigung der Dash Cam am Rückspiegel des Fahrzeugs. 13. Rücksetztaste Für den außergewöhnlichen Fall, dass die Dash Cam nicht reagiert, drücken Sie RESET, um die Dash Cam neu hochzufahren.

  • Seite 11: Installation Im Fahrzeug

    INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die Dash Cam das erste Mal installieren. Die Mirror Dash Cam ist konzipiert, um mit dem einzigartigen Saugnapf am Rückspiegel montiert zu werden. Die Bänder dienen der zusätzlichen Sicherheit, sie müssen jedoch nicht unbedingt verwendet werden.
  • Seite 12 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Schritt 3: Befestigen Sie die Dash Cam am Rückspiegel des Fahrzeugs Halten Sie die Dash Cam an den Kunststoffkanten und setzen Sie sie auf den Rückspiegel des Fahrzeugs. Achten Sie darauf, dass alle fünf Saugnäpfe auf dem Glas des Rückspiegels sitzen und nicht auf der Kunststoffkante.
  • Seite 13 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Schritt 4: Haltebänder wählen und anbringen Es gibt sechs Sets Haltebänder, die für die Dash Cam mitgeliefert werden, drei schwarze Sets und drei transparente Sets. Wählen Sie die Farbe, die am besten zu Ihrem Fahrzeug passt. Die Haltebänder haben drei verschiedene Längen: kurz (68 mm), mittel (101 mm) und lang (135 mm).
  • Seite 14 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Schritt 5: Kabel verlegen und Strom anschließen Schließen Sie das mitgelieferte Fahrzeugadapterkabel an der 12 - 24 V DC Buchse des Fahrzeugs und dann den Mini-USB-Stecker an der Dash Cam. 12 - 24 V DC Die Dash Cam schaltet sich automatisch ein und startet die Aufnahme, sobald die Stromversorgung anliegt.
  • Seite 15 Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei. Das Nextbase Verkabelungs-Kit enthält den notwendigen 12-24 V DC zu 5 V DC-Wandler und Batterie-Schutzeinrichtungen. - Wird ein USB-Kabel zur Spannungsversorgung der Dash Cam verwendet und die Dash Cam...

  • Seite 16: Erstgebrauch

    ERSTGEBRAUCH Damit die Einstellung dieser Dash Cam schnell und einfach ist, gibt es ein leicht verständliches Menü „Erstgebrauch“. Dieses Menü dient der Einstellung Ihrer Sprache, des Landes (dies definiert die Zeitzone) und der Geschwindigkeitseinheiten. Das Menü ist verfügbar, wenn: 1) die Dash Cam das erst Mal eingeschaltet wird; 2) eine Firmware-Aktualisierung auf die Dash Cam übertragen wurde;...

  • Seite 17: Videomodus

    VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre Dash Cam im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. 2:37 1080P 16:04:37 14/10/2015 1. Modus: Anzeige, dass sich die Dash Cam im Videomodus befindet. 2.

  • Seite 18: Videomenü

    VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Videomenü Auflösung Belichtung Tonaufnahme Nummernschild Videolänge Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
  • Seite 19 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Tonaufnahme Nummernschild Videolänge Zeitrafferaufnahme Parkmodus Zurück Eintragen MENU 3. Tonaufnahme Hier schalten Sie das Mikrofon ein oder aus. Optionen: An und Aus Standardeinstellung: An 4. Nummernschild Geben Sie das Kennzeichen Ihres Fahrzeugs ein, dies wird dann in der Videodatei angezeigt.
  • Seite 20 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Zeitrafferaufnahme Parkmodus Display Drehen Zeit und Datum Stempel Geschwindigkeits Stempel Zurück Eintragen MENU 6. Zeitrafferaufnahme Zeitrafferaufnahme ist eine Technik, bei der die Frequenz der Aufnahmen geringer ist als die Wiedergabe. Zeitrafferaufnahme sind das Gegenteil von Zeitlupe, die Bewegung erscheint während der Wiedergabe schneller.
  • Seite 21 11. GPS Standort Stempel Ein- / Ausschalten der Anzeige der GPS-Koordinaten und des Geschwindigkeitsstempels in den aufgenommenen Dateien. Wenn eine Aufnahme mithilfe der mitgelieferten NEXTBASE Replay Wiedergabesoftware angezeigt wird, bleiben die GPS-Koordinaten und die Geschwindigkeitsinformationen verfügbar. Optionen: An und Aus Standardeinstellung: An 12.
  • Seite 22 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü G Sensor Zurück Eintragen MENU 13. G Sensor Hier schalten Sie den integrierten G-Sensor aus oder stellen seine Empfindlichkeit ein. Der G Sensor erkennt Kräfte im Fall einer Kollision und schützt die aktuelle Aufnahmedatei automatisch. Hinweis: - Dies hat keinen Einfluss auf die Empfindlichkeit des Parkmodus.

  • Seite 23: Fotomodus

    FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer Dash Cam im Fotomodus. 16:04:37 14/10/2015 1. Modus: Anzeige, dass sich die Dash Cam im Fotomodus befindet. 2. Belichtung: Anzeige der aktuellen Belichtungseinstellung. 3.
  • Seite 24 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Fotomenü Belichtung Zeit und Datum Stempel Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.

  • Seite 25: Wiedergabemodus

    WIEDERGABEMODUS Drücken Sie die MODE-Taste zur Auswahl des Wiedergabemodus und die Dash Cam zeigt die zuletzt aufgenommene Datei an. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: 170419_102024_001 1:39 HH:MM:SS DD/MM/YYYY 1. Modus: Anzeige, dass sich die Dash Cam im Wiedergabemodus befindet. 2.
  • Seite 26 WIEDERGABEMODUS Fotodateien: 170419_102024_001 HH:MM:SS DD/MM/YYYY 1. Modus: Anzeige, dass sich die Dash Cam im Wiedergabemodus befindet. 2. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. 3. Dateinummer: Anzeige der aktuellen Dateinummer. 4. Uhrzeit: Anzeige der Uhrzeit, wann das Bild aufgenommen wurde. 5.
  • Seite 27 WIEDERGABEMODUS (FORTSETZUNG) Dateien Löschen: Markieren Sie die option Dateien Loschen und drücken Sie OK. Wiedergabemodus Dateien Loschen Schützen Zurück Eintragen MENU Hiermit haben Sie zwei Möglichkeiten: Datei Löschen Datei ALLE Löschen Dateien Loschen Dateien Loschen Datei Löschen Datei Löschen Datei ALLE Löschen Datei ALLE Löschen Zurück Eintragen...
  • Seite 28 WIEDERGABEMODUS (FORTSETZUNG) Dateien Schützen: Markieren Sie die option Schützen und drücken Sie OK. Wiedergabemodus Dateien Loschen Schützen Zurück Eintragen MENU Hiermit haben Sie zwei Möglichkeiten: Datei Schützen Dateischutz Aufheben Schützen Schützen Datei Schützen Datei Schützen Dateischutz Aufheben Dateischutz Aufheben Zurück Eintragen Zurück Eintragen...

  • Seite 29: Einstellungsmenü

    EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Einstellungsmenü Wi-Fi SD-Karte Formatieren Uhrzeit und Datum Zeitzonen / Sommerzeit Sprache Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen.
  • Seite 30 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Sprache Land Einheit der Geschwindigkeit Geschwindigkeitsanzeige Bildschirmschoner Zurück Eintragen MENU 5. Sprache Hier wählen Sie Ihre Sprache aus. Optionen: English, Dansk, Deutsch, Español, Français, Italiano, Nederlands, Norsk, Suomi und Svenska Standardeinstellung: English 6. Land Wählen Sie Ihr Land, dies stellt automatisch die Sommerzeit für Ihre Zeitzone ein; wird beispielsweise Frankreich gewählt, so ist die Zeitzone GMT +1.
  • Seite 31 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Bildschirmschoner Tastenton Ansagen Automatische Abschaltung Systeminformationen Zurück Eintragen MENU 9. Bildschirmschoner Aktivieren Sie die Bildschirmschonerfunktion, um den Bildschirm nach 30 Sekunden Inaktivität auszuschalten. Drücken Sie eine beliebige Taste, um das Display wieder zu aktivieren. Hinweis: - Wurde die Geschwindigkeitsanzeigefunktion aktiviert, dann ist der Bildschirmschoner nicht verfügbar.
  • Seite 32 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Automatische Abschaltung Systeminformationen Standardeinstellungen Zurück Eintragen MENU 12. Automatische Abschaltung Hier stellen Sie die automatische Abschaltung ein. Sie dient der Fortsetzung der Aufnahme, wenn die Stromversorgung durch das Fahrzeug ausgeschaltet wird. Optionen: 10 Sekunden, 1 Minute und 2 Minuten Standardeinstellung: 10 Seconds 13.

  • Seite 33: Pc Verbindung

    - Schalten Sie die Dash Cam STETS aus, bevor Sie sie von Computer trennen. Aktualisieren (Windows und Mac) Bei Auswahl dieser Option verwenden Sie die NEXTBASE Replay 3 Wiedergabe-Software zur Aktualisierung der Firmware in der Dash Cam zur neuesten Version.

  • Seite 34: Fehlerbehebung

    FEHLERBEHEBUNG PROBLEM LÖSUNGSVORSCHLAG Die Dash Cam bleibt nicht am Achten Sie darauf, dass der Spiegel sauber ist und feuchten Sie Rückspiegel befestigt, wenn die Saugnäpfe etwas an. Setzen Sie die Dash Cam am Spiegel Sie nur die Saugnäpfe an und achten Sie darauf, dass die Dash Cam auf dem flachen verwenden.
  • Seite 35 Starten Sie den PC neu, da dies erforderlich sein kann, damit der arbeitet nicht. notwendige Treiber korrekt geladen wird. Trennen und verbinden Sie die Dash Cam wieder. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Die Videodateien von der iN CAR CAM sind im MOV-Format und Videodateien können nicht...
  • Seite 36 Die Codecs auf Ihrem PC sind möglicherweise nicht kompatibel Der Ton ist während der Wiedergabe nicht synchron oder nicht auf dem neuesten Stand. Laden Sie die neuesten Codecs herunter von: www.nextbase.co.uk mit dem Bild. Das Video hat keinen Ton. Vergewissern Sie sich, dass die Einstellung „Tonaufnahme“ im Videomenü...
  • Seite 37 Bildschirm der Dash Cam der Netzwerkname und das Passwort. Dieses Passwort beachtet die Groß- /Kleinschreibung. Die NEXTBASE Cam Viewer- Bitte deinstallieren Sie die NEXTBASE Cam Viewer-App und App öffnet sich nicht. laden sie erneut aus dem App-Store für Ihr Gerät herunter. Wenn ich die NEXTBASE Vergewissern Sie sich, dass die Dash Cam im Wi-Fi-Modus ist Cam Viewer-App öffne,...
  • Seite 38 NOTIZEN...
  • Seite 40 NBDVRMIRROR-IM-DE-R3...
