NextBase 312GW Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NextBase 312GW

Inhaltszusammenfassung für NextBase 312GW

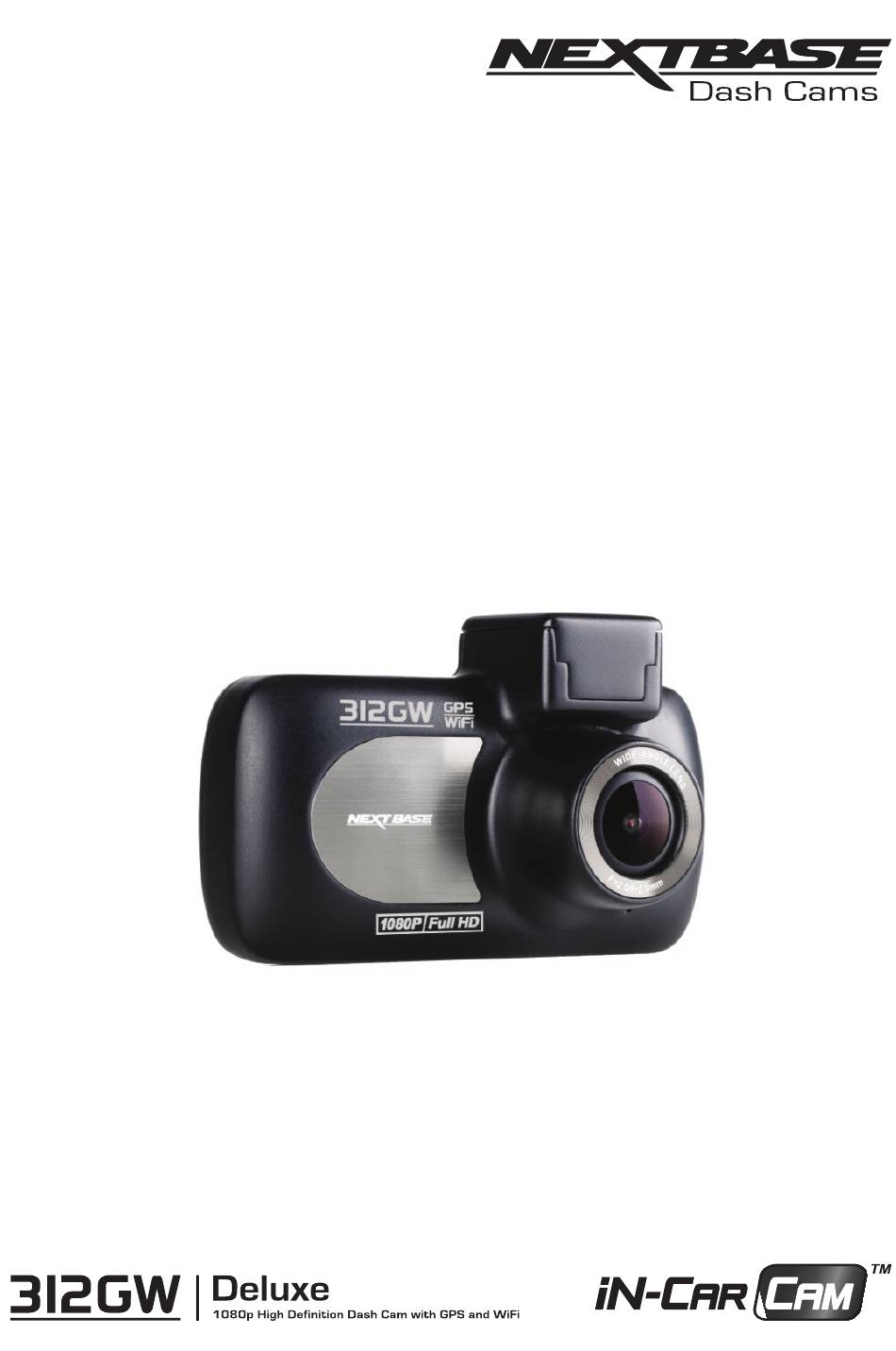

  • Seite 1 Bedienungsanleitung...

  • Seite 3: Einleitung Zur Verwendung Einer In-Car Cam

    Armaturenbrett können zu Reflexionen führen, die auf der Windschutzscheibe zu sehen sind und aufgenommen werden. 1.4 Um die Blendwirkung des Armaturenbretts zu mindern, bietet Nextbase eine reflexionsfreie Linse. Tipps für eine stabile Leistung der Speicherkarte: 2.1. Formatieren Sie die Speicherkarte regelmäßig. Wir empfehlen, dass Sie Ihre Speicherkarte alle 2 bis 3 Wochen formatieren.

  • Seite 4: Inhaltsverzeichnis

    INHALT EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM ........... INHALT ........................... SICHERHEITSHINWEISE ..................... HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..........FCC ERKLÄRUNG ......................PRODUKTSPEZIFIKATIONEN ..................LIEFERUMFANG ......................LEISTUNGSMERKMALE ....................SPANNUNGSVERSORGTE GPS-HALTERUNG ............KAMERA – BEDIENELEMENTE UND FUNKTIONEN ..........INSTALLATION IM FAHRZEUG ................... VIDEOMODUS ......................

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, Gefahr vom Stromschlag und Feuer.

  • Seite 6: Fcc Erklärung

    Hiermit erklärt Portable Multimedia Limited, dass der Funkanlagentyp NBDVR312GW der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.nextbase.com/certifications/ WIRELSS INFORMATIONEN ZUM PRODUKT 2400–2483.5 MHz: Wi-Fi (Max 16.3 dBm), BT (Max 6.0 dBm), BLE (Max 6.0 dBm).

  • Seite 7: Supplier's Declaration Of Conformity

    Company Name: Portable Multimedia Ltd Mailing Address : Unit 2, Caerphilly Business Park, Van Road, Caerphilly. CF83 3ED. UK Contact : Graham Lambert Tel : +44 02920 866429 Email Address : support@nextbase.com 2. Product Info Product Name : Dash Cam Model No. : NBDVR312GW Brand Name : Nextbase 3.
  • Seite 8 Company Name: Portable Multimedia Ltd Mailing Address : Unit 2, Caerphilly Business Park, Van Road, Caerphilly. CF83 3ED. UK Contact person : Graham Lambert Signature: Email Address : support@nextbase.com Tel : +44 02920 866429 Date : 12th June 2018 8. Responsible party in US.

  • Seite 9: Produktspezifikationen

    PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR312GW / NEXTBASE iN-CAR CAM DELUXE Leistungsbedarf 5V / 1,5 A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 32 mm/2 A Ausgang: 5 V DC Sensorauflösung 3 M Pixel (3.000.000 Pixel) Objektiv - Typ / Winkel / Blende 6G/140°/F1.8...

  • Seite 10: Lieferumfang

    Kurzanleitung Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE iN-CAR CAM entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dashcam verfügbaren Funktionen. 2,7" LCD-Farbbildschirm LCD-Bildschirm für einfache Nutzung und Anzeige der Wiedergabe aufgenommener Videos und Fotos.

  • Seite 11: Spannungsversorgte Gps-Halterung

    SPANNUNGSVERSORGTE GPS-HALTERUNG Nachstehend sind die wichtigsten Bauteile der mitgelieferten spannungsversorgten Halterung dargestellt. Feststellhebel Der Feststellhebel dient dem Anbau und Abbau der Scheibenhalterung an der Windschutzscheibe Ihres Fahrzeugs. Drücken Sie den Hebel zur Vorbereitung der Scheibenhalterung herunter. Sobald die Halterung fest auf der Windschutzscheibe sitzt (an geeigneter Stelle), drücken Sie den Hebel hoch, um die Halterung auf der Scheibe zu sichern.

  • Seite 12: Kamera - Bedienelemente Und Funktionen

    KAMERA – BEDIENELEMENTE UND FUNKTIONEN Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer iN-CAR CAM dargestellt. Front: Befestigungspunkt (unter der Staubschutzkappe) Befestigen Sie die mitgelieferte spannungsversorgte GPS-Halterung hier, nachdem Sie die Staubschutzkappe entfernt haben. Kameraobjektiv Weitwinkel 140°, Glasobjektiv mit 6 Elementen für optimale Bildqualität. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der iN-CAR CAM.
  • Seite 13 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite: Ein/Aus Halten Sie die Taste für 3 Sekunden gedrückt, um die iN-CAR CAM ein- oder auszuschalten. Aufwärts/Mikrofon aus Pfeil aufwärts: Drücken Sie die Taste zur Navigation aufwärts innerhalb der Menüs und um im Wiedergabemodus zur vorherigen Datei zu gehen.
  • Seite 14 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Fortsetzung. Zweifarbige LED Rot = Eingeschaltet Rot blinkend = Aufnahme Blau = Akku wird aufgeladen Bildschirm 2,7" LCD-Farbbildschirm zur Anzeige aufgenommener Dateien auf der iN-CAR CAM. 10. Modus/Screenshot Modus: Drücken Sie die Taste zum Umschalten zwischen Video-, Foto- und Wiedergabemodus. Screenshot: Drücken Sie die Taste während der Aufnahme, um einen Screenshot des aktuellen Einzelbildes zu speichern.
  • Seite 15 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Draufsicht: 13. AV-Ausgangsbuchse Schließen Sie hier einen Fernseher über AV-Kabel an Ihrer iN-CAR CAM an (gehört nicht zum Lieferumfang). 14. DC-Eingang und USB-Port Schließen Sie hier das mitgelieferte Fahrzeugkabel oder das USB-Datenkabel an. Hinweis: - Normalerweise ist das Fahrzeugkabel wähe r nd der Nutzung mit der Halterung verbunden und nicht direkt mit dieser Buchse.
  • Seite 16 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Seitenansichten: 17. Seriennummer-Aufkleber Bitte notieren Sie sich die Seriennummer Ihrer iN-CAR CAM, da diese erforderlich ist, wenn Sie technische Unterstützung benötigen. 18. microSD-Kartensteckplatz Setzen Sie hier die microSD-Karte ein; die Goldkontakte müssen auf die Rückseite der iN-CAR CAM ausgerichtet sein.

  • Seite 17: Installation Im Fahrzeug

    INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die iN-CAR CAM das erste Mal installieren. Für die tägliche Nutzung nehmen Sie die Kamera einfach von der Halterung ab. MicroSD-Karte einsetzen Setzen Sie eine geeignete microSD-Karte (Klasse 10, 48 Mbps) in der iN-CAR CAM ein und achten Sie darauf, dass die Goldkontakte auf den LCD-Bildschirm der iN-CAR CAM ausgerichtet sind.
  • Seite 18 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Halterung an der iN-CAR CAM montieren Schieben Sie die iN-CAR CAM auf die Halterung. Nach dem Anbringen halten Magneten in der Halterung die beiden Bauteile zusammen. Halterung an der Windschutzscheibe anbringen Entfernen Sie die Schutzfolie vom Saugnapf der Halterung. Wählen Sie eine geeignete Stelle für die Halterung und reinigen Sie die Scheibe mit einem trockenen, sauberen Tuch, damit zwischen Glas und Saugnapf ein guter Kontakt hergestellt wird.
  • Seite 19 Zigarettenanzünder-Stecker am Kabelende abschneiden, da dies zu Beschädigungen des Gerätes führt. - Ihr Fachhändler hat ein Nextbase Verkabelungs-Kit im Angebot. Dies wird direkt am Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei. Das Nextbase Verkabelungs-Kit enthält...
  • Seite 20 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Gemäß Installationsanleitung muss die iN-CAR CAM so montiert werden, dass sie nicht den Blick des Fahrers auf die Straße beeinträchtigt, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel.

  • Seite 21: Videomodus

    VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre iN-CAR CAM im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. Modus: Anzeige, dass sich die iN-CAR CAM im Videomodus befindet. Aufnahme: erscheint auf dem Bildschirm, wenn eine Aufnahme läuft.

  • Seite 22: Auflösung

    VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Video Menu Menu Video Resolution Auflösung Exposure Belichtung Audio Recording Audio Aufnahme Video Length Nummernplatte Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen.
  • Seite 23 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Video Menu Menu Video Resolution Video Lange Exposure Park Modus Audio Recording Display Drehen Video Length Zeit & Datum Stempel Back Enter MENU Video Länge Hier wählen Sie die Dauer der individuell aufgenommenen Videodateien. Die iN-CAR CAM nimmt kontinuierlich auf, bis die Speicherkarte voll ist.
  • Seite 24 Standardeinstellung: An 10. GPS Stempel Ein- / Ausschalten der Anzeige der GPS-Koordinaten und des Geschwindigkeitsstempels in den aufgenommenen Dateien. Wenn eine Aufnahme mithilfe der mitgelieferten NEXTBASE Replay Wiedergabesoftware angezeigt wird, bleiben die GPS-Koordinaten und die Geschwindigkeitsinformationen verfügbar. Optionen: An und Aus Standardeinstellung: An 11.

  • Seite 25: Fotomodus

    FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer iN-CAR CAM im Fotomodus. 1. Modus: Anzeige, dass sich die iN-CAR CAM im Fotomodus befindet. 2. Belichtung: Anzeige der aktuellen Belichtungseinstellung. 3. Datum: Anzeige des aktuellen Datums. 4.
  • Seite 26 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Video Menu Fotomenu Resolution Belichtung Exposure Zeit & Datum Stempel Audio Recording Audio Recording Video Length Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen.

  • Seite 27: Wiedergabemodus

    WIEDERGABEMODUS Drücken Sie die MODE-Taste zur Auswahl des Wiedergabemodus und die iN-CAR CAM zeigt die zuletzt aufgenommene Datei an. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: 2015_1209_184030_003A 23550001.MOV 1080P 1 1 : : 0 0 6 6 23:55:54 2 2 3 3 : : 5 5 5 5 : : 5 5 4 4 06/01/2015...
  • Seite 28 WIEDERGABEMODUS Fotodateien: 23550001.MOV 2015_1209_184030_003A 1080P 23:55:54 2 2 3 3 : : 5 5 5 5 : : 5 5 4 4 06/01/2015 0 0 6 6 / / 0 0 1 1 / / 2 2 0 0 1 1 5 5 : NEXT : NEXT : PREV...
  • Seite 29 WIEDERGABEMODUS (FORTSETZUNG) Dateien löschen: Markieren Sie die Option Delete Files und drücken Sie OK. Wiederg. Menu Video Menu Resolution Dateien Loschen Exposure Schutz Back Enter MENU Hiermit haben Sie zwei Möglichkeiten: Dateien Löschen Alle Löschen Dateien Loschen Video Menu Dateien Loschen Video Menu Resolution Resolution...
  • Seite 30 WIEDERGABEMODUS (FORTSETZUNG) Dateien schützen: Markieren Sie die Option Protect Files und drücken Sie OK. Wiederg. Menu Video Menu Resolution Dateien Loschen Exposure Schutz Back Enter MENU Hiermit haben Sie vier Möglichkeiten: Datei Schützen Ungeschtuzte Datei Video Menu Schutz Video Menu Schutz Resolution Resolution...

  • Seite 31: Einstellungsmenü

    EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Video Menu Setup Menu Resolution WiFi SD- Karte Formatieren Exposure Audio Recording Uhrzeit & Datum Video Length Zeitzone / DST Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen.
  • Seite 32 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Video Menu Setup Menu Resolution Sprache Exposure Geschwindigkeits Audio Recording Bildschirmshoner Video Length Piepton Back Enter MENU Sprache Hier wählen Sie Ihre Sprache aus. Optionen: English, Dansk, Deutsch, Español, Français, Nederlands, Norsk, Suomi, Svenska und Italiano Standardeinstellung: English Geschwindigkeits Wählen Sie die Geschwindigkeitsanzeige in km/h oder mph.

  • Seite 33: Setup Menu

    EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Setup Menu Resolution Auto Abschaltung Exposure Gerät Info Audio Recording Einstellungen Halten Standard Einstell Back Enter MENU Automatische Abschaltung Hier stellen Sie die automatische Abschaltung ein. Sie dient der Fortsetzung der Aufnahme, wenn die Stromversorgung durch das Fahrzeug ausgeschaltet wird. Optionen: 10 Seconds, 1 Minute und 2 Minutes Standardeinstellung: 10 Seconds 10.

  • Seite 34: Pc Verbindung

    Massenspeicher (Windows) Bei Auswahl dieser Option arbeitet die iN-CAR CAM als Kartenleser für Ihren PC. Ein weiteres Laufwerk wird angezeigt, beispielsweise NEXTBASE (D:) und Sie können die auf der microSD-Karte in der iN-CAR CAM gespeicherten Dateien anzeigen und verwalten. Hinweis: - Die iN-CAR CAM ist ein „schreibgeschütztes“...

  • Seite 35: Tv Verbindung

    TV VERBINDUNG Die iN-CAR CAM kann an externe Videogeräte wie Fernseher oder Monitor im Fahrzeug über Cinch (RCA) Eingänge angeschlossen werden. Schließen Sie das AV-Kabel (gehört nicht zum Lieferumfang) an der iN-CAR CAM und Ihrem externen Gerät an, dann schalten Sie die iN-CAR CAM ein. Der Bildschirm der iN-CAR CAM wird dunkel und das Videobild wird an das externe Gerät übertragen, die rote Betriebs-LED auf der iN-CAR CAM leuchtet zur Anzeige, dass sie eingeschaltet ist.

  • Seite 36: Fehlerbehebung

    Die Codecs auf Ihrem PC sind möglicherweise nicht kompatibel Wiedergabe nicht mit dem oder nicht auf dem neuesten Stand. Video synchron. Laden Sie die neuesten Codecs herunter von: www.nextbase.com Das Video hat keinen Ton. Vergewissern Sie sich, dass die Einstellung „ Tonaufnahme “...
  • Seite 37 FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Meine iN-CAR CAM schaltet sich Entweder ist die Batterie leer oder der Akku der iN-CAR CAM ist nach einer Weile von selbst aus. erschöpft und der automatische Abschaltzeitraum wurde ausgelöst. Keine Stromversorgung zu Das Zigarettenanzünder-Kabel funktioniert nicht. Prüfen Sie die meiner iN-CAR CAM, aber sie Sicherung im Fahrzeugadapter.

  • Seite 38: Die Nextbase Cam

    Bildschirm der iN-CAR CAM der Netzwerkname und das Passwort. Dieses Passwort beachtet die Groß-/Kleinschreibung. Die NEXTBASE Cam Bitte deinstallieren Sie die NEXTBASE Cam Viewer-App und Viewer-App öffnet sich nicht. laden sie erneut aus dem App-Store für Ihr Gerät herunter. Wenn ich die NEXTBASE Cam Stellen Sie sicher, dass sich die iN-CAR CAM in dem Viewer-App öffne, erhalte ich...
  • Seite 39 Setzen Sie die Dash Cam im Einstellungsmenü auf die Standardeinstellungen zurück und versuchen Sie es noch einmal. Sollte das Problem gravierend sein, rufen Sie bitte die britische Helpline 0044 (02920) 866 429 oder Ihr nähest gelegenes Support-Center an, das Sie unter www.nextbase.com finden. Alternativ per E-Mail: support@nextbase.com...
  • Seite 40 NBDVR312GW-IM-GER-R8...
