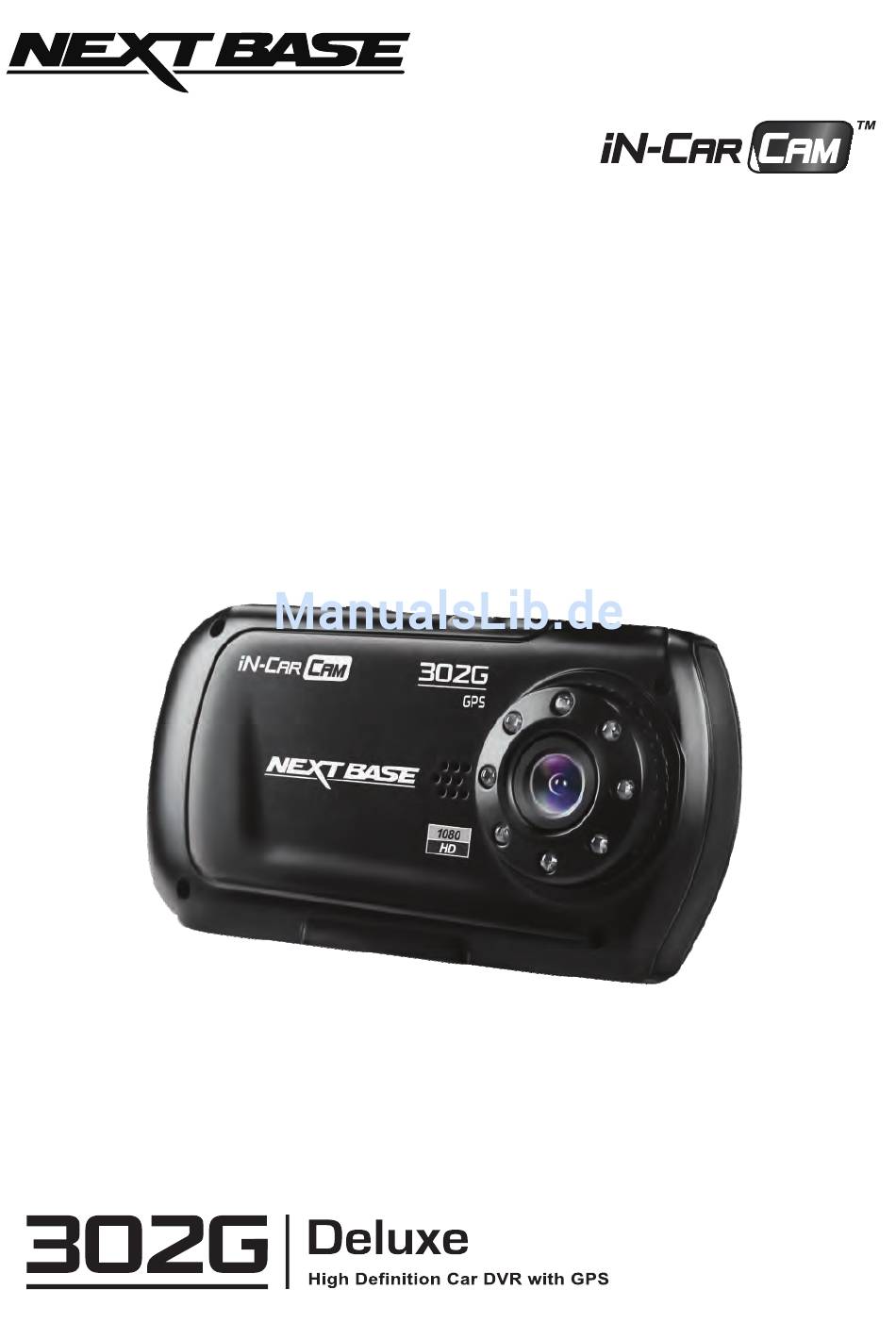

- Seite 1 Bedienungsanleitun mit Installationsanleitung Driving Recorder Player Software...
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ....................HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..........PRODUKTSPEZIFIKATIONEN ..................LIEFERUMFANG ......................LEISTUNGSMERKMALE ....................STEUERELEMENTE ....................... INSTALLATION ........................ VIDEOMODUS ......................... FOTOMODUS ........................WIEDERGABEMODUS VIDEOWIEDERGABE ....................WIEDERGABE VON FOTOS ..................MENÜS UND EINSTELLUNGEN VIDEOMODUS ......................FOTOMODUS ......................WIEDERGABEMODUS ....................EINSTELLUNGSMENÜ .................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Pbitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, WARNUNG: es könnte die Gefahr eines elektrischen Schlags des Feuers entstehen. -
Seite 5: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer/ Name NBDVR302G / NEXTBASE iN-CAR CAM 302G DELUXE Leistungsbedarf 5V / 200mA Stromversorgung 12 - 24 V DC Fahrzeug-Stromkabel (im Lieferumfang enthalten) Sicherung: 20 mm Flinke 2 A Sicherung Ausgang: 5 V DC Sensorauflösung 1M Pixel (1,000,000 Pixel) -
Seite 6: Lieferumfang
** For use with WINDOWS operating systems only Also available for download: www.nextbase.co.uk LEISTUNGSMERKMALE Vielen Dank für den Kauf dieses NEXTBASE iN-CAR CAM Produkts. In diesem Abschnitt werden wir einige der Merkmale dieses Gerätes skizzieren. 2,7" 16:9 LCD Farb-Bildschirm Großer Bildschirm für einfache Bedienung und Betrachtung der Wiedergabe von Videos und Fotos. -
Seite 7: Steuerelemente
STEUERELEMENTE ON CHARGE RESET NBDVR302G 16 17 18 19 12. ABWÄRTS Drücken Sie, um die Auswahl zu bestätigen Drücken Sie diese Taste zur Verkleinerung, oder zum Starten/Stoppen einer Aufnahme. wenn sie sich im Video- und Fotomodus befinden und zur Navigation innerhalb der 2. -
Seite 8: Installation
INSTALLATION 12-24V DC Obige Zeichnung dient nur der Illustration. 1. Setzen Sie die Speicherkarte (Klasse 6 oder höher) in die iN-CAR CAM ein und achten Sie auf die Ausrichtung (Kontakte auf die Rückseite des Geräts ausgerichtet). Drücken Sie auf die Speicherkarte, bis sie einrastet. - Seite 9 INSTALLATION (FORTSETZUNG) 12-24V DC Obige Zeichnung dient nur der Illustration. Hinweis: - Der Bildschirmschoner Ihrer iNCAR-CAM ist werksseitig deaktiviert. Das erleichtert die Ersteinstellung. Nachdem Sie die Einstellungen vorgenommen haben, sollte der Bildschirmschoner auf 10 Sekunden eingestellt werden, damit der Bildschirm während der Fahrt ausgeschaltet ist. Dies vermeidet eine mögliche Ablenkung und ist in einigen Ländern gesetzlich vorgeschrieben.
-
Seite 10: Videomodus
VIDEOMODUS Der Schlüssel unten erläutert die verschiedenen Informationen auf dem Bildschirm, wenn Ihre iN-CAR CAM sich im Video-Modus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Videomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 720P x2.0 Videomodus-Symbol: Zeigt an, dass die iN-CAR CAM im Videomodus ist. - Seite 11 VIDEOMODUS (FORTSETZUNG) Auf das Videomenü kann mit der MENU-Taste, die sich auf der Rückseite der iN-CAR CAM befindet, zugegriffen werden. Verwenden Sie die UP- und DOWN-Tasten, um durch das Menü zu navigieren, und drücken Sie die OK-Taste, um die Optionen aufzurufen. Wählen Sie die gewünschte Einstellung und drücken Sie OK, zur Bestätigung.
-
Seite 12: Fotomodus
FOTOMODUS Der Schlüssel unten erläutert die verschiedenen Informationen auf dem Bildschirm, wenn Ihre iN-CAR CAM sich im Fotomodus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Videomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 01234 AUTO Fotomodus Symbol: Zeigt an, dass die iN-CAR CAM im Fotomodus ist. -
Seite 13: Wiedergabemodus
WIEDERGABEMODUS Die iN-CAR CAM kann im Wiedergabemodus sowohl Videos als auch Fotos anzeigen, die auf der SD-Karte gespeichert sind. Da die Displays leicht unterschiedlich sind, beziehen sich bitte auf die beiden folgenden Abschnitten. VIDEOWIEDERGABE Wenn ein Video auf der SD-Karte erkannt wird, wird der Bildschirm unten angezeigt. Der Schlüssel unten erläutert, wie die verschiedenen Informationen auf dem Bildschirm während der Videowiedergabe angezeigt werden und wie Sie die Steuertasten verwenden. -
Seite 14: Menüs Und Einstellungen
MENÜS UND EINSTELLUNGEN Jeder Modus (Video, Foto und Wiedergabe) verfügt über ein Menü, das verwendet wird, um zu den verschiedenen Optionen und Einstellungen zu gelangen. Drücken Sie die MENU-Taste auf der Rückseite des Gerätes, um auf das spezifische Menü für den aktuellen Modus zuzugreifen. Verwenden Sie die UP-, DOWN-Tasten, um die gewählte Option auszuwählen und drücken Sie die OK-Taste zur Bestätigung. -
Seite 15: Fotomodus
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 2. FOTOMODUS 2.1 Aufnahme-Modus Aktivierung/Deaktivierung der Timerfunktion; bei Aktivierung nimmt die iN-CAR CAM ein Foto innerhalb des gewählten Zeitraums auf, nachdem OK gedrückt wurde. Standardeinstellung: Single 2.2 Auflösung Auswahl der Bildgröße; dies vergrößert oder verkleinert die Größe des aufgezeichneten Bildes Standardeinstellung: 5 M 2.3 Qualität Erhöhen oder verringern der Qualität des aufgenommenen Bildes. -
Seite 16: Einstellungsmenü
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 4. EINSTELLUNGSMENÜ Das Gerät hat auch ein Einstellungsmenü für die allgemeinen Einstellungen, drücken Sie zweimal die MENU-Taste auf der Rückseite des Gerätes, um dieses Menü aufzurufen. Die verfügbaren Optionen und Einstellungen werden im Folgenden beschrieben. 4.1 Datum / Zeit Einstellen von Datum und Uhrzeit mit OK;... -
Seite 17: Pc Verbindung
AV-Ausgang verfügbar, so dass Sie Ihre Aufnahmen auf einem größeren Bildschirm sofort überwachen können (nützlich, wenn Sie Ihre iN-CAR CAM als nach hinten gerichtete Kamera benutzen, während ein anderes Gerät für die Anzeige angeschlossen wird). Die Bedienelemente der iN-CAR CAM arbeiten normal. Bitte kontaktieren Sie Ihren lokalen NEXTBASE-Händler, um Zubehör einzukaufen. -
Seite 18: Driving Recorder Player
- NBDVR302G Driving Recorder Player for Windows (MPH) - NBDVR302G Driving Recorder Player for Windows (KPH) Hinweis: Diese Dateien stehen als Download auf der Nextbase-Website zur Verfügung: www.nextbase.co.uk. Auf den folgenden Seiten finden Sie die Installationsanleitung, die Sie Schritt für Schritt durch die Installation führt. -
Seite 19: Installation
DRIVING RECORDER PLAYER - INSTALLATION Öffnen Sie den Ordner „NBDVR302G Driving Recorder Player for Windows“ und wählen Sie die Version „MPH“ oder „KPH“. Lassen Sie die Datei „setup.exe“ ablaufen, die Installation beginnt mit dem nachstehenden Fenster. Hinweis: Auf einigen älteren Windows XP-Computern werden Sie möglicherweise aufgefordert, Microsoft .NET Framework zu installieren. - Seite 20 DRIVING RECORDER PLAYER - INSTALLATION (FORTSETZUNG) Das Fenster „Select Installation Folder“ öffnet sich, wie nachstehend dargestellt. Wählen Sie den Dateipfad, falls die Dateien nicht im Standardordner im Verzeichnis der Programmdateien gespeichert werden sollen. Klicken Sie auf „Next“, um die Installation fortzusetzen.
- Seite 21 DRIVING RECORDER PLAYER - INSTALLATION (FORTSETZUNG) Das Fenster „Confirm Installation“ öffnet sich, wie nachstehend dargestellt. Klicken Sie auf „Next“, um die Installation fortzusetzen.
- Seite 22 DRIVING RECORDER PLAYER - INSTALLATION (FORTSETZUNG) Das Fenster „Installing Driving Recorder Player“ öffnet sich, wie nachstehend dargestellt.
- Seite 23 DRIVING RECORDER PLAYER - INSTALLATION (FORTSETZUNG) Nach erfolgreicher Installation wird das Symbol „Driving Recorder Player“ auf Ihrem Desktop angezeigt. Klicken Sie auf „Close“, um das Installationsfenster zu verlassen. Doppelklicken Sie auf das Symbol Driving Recorder Player, um den Player zu öffnen. Hinweis: Für einige Betriebssysteme sind ggf.
- Seite 24 DRIVING RECORDER PLAYER - BEDIENELEMENTE Die nachstehende Legende erklärt die verschiedenen Informationen, die auf dem Driving Recorder Player bei Verwendung einer Windows-Plattform angezeigt werden. Driving Recorder Player MPH Software (V2.0) 11/09/2013 13:31:55 65.0MPH 1. Wiedergabefenster der gewählten Videodatei Anzeige der gewählten Videodatei. 2.
-
Seite 25: Bedienelemente
DRIVING RECORDER PLAYER – BEDIENELEMENTE (FORTSETZUNG) 6. Bedienelemente des Driving Recorder Players Zum Maximieren des Wiedergabefensters; drücken Sie Esc, um zur Normalgröße des Wiedergabefensters zurückzukehren. Suche nach Dateien auf Ihrem Computer, die der Dateiliste hinzugefügt werden sollen. Karte als .png Datei erfassen. Gewählte Datei innerhalb der Dateiliste löschen. -
Seite 26: Bedienungshinweise
DRIVING RECORDER PLAYER - BEDIENUNGSHINWEISE Bedienungshinweise Driving Recorder Player Ziehen Sie die SD-Karte von Ihrer iN-CAR CAM ab und setzen Sie sie in den Kartenleser Ihres PC ein; alternativ schließen Sie die iN-CAR CAM über das mitgelieferte USB-Kabel am PC an, wie im Abschnitt Massenspeichergerät auf Seite 17 beschrieben. -
Seite 27: Fehlerbehebung
Treiber korrekt geladen wird. Trennen und verbinden Sie die iN-CAR CAM wieder. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Der Sauger bleibt nicht an Ort Vergewissern Sie sich, dass der Schutzfilm vom Saugnapf und Stelle auf meiner entfernt wurde. - Seite 28 Setzen Sie die iN-CAR CAM im Einstellungsmenü zu den Ungeklärte Probleme. Standardeinstellungen zurück und versuchen Sie es noch e inmal. Lässt sich das Problem nicht beheben, so wenden Sie sich unter (02920) 866429 oder über E-Mail: support@nextbase.co.uk an die Helpline...
- Seite 29 NOTIZEN TROUBLE SHOOTING...
- Seite 30 NOTIZEN TROUBLE SHOOTING...
- Seite 32 NBDVR302G-IM-GER-A5...
