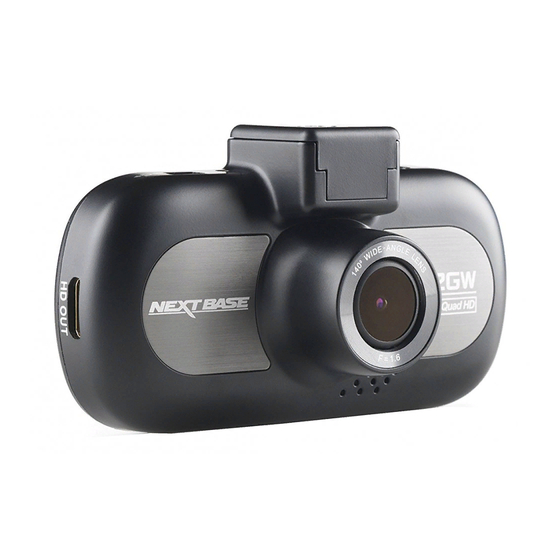

NextBase 412GW Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NextBase 412GW

Inhaltszusammenfassung für NextBase 412GW

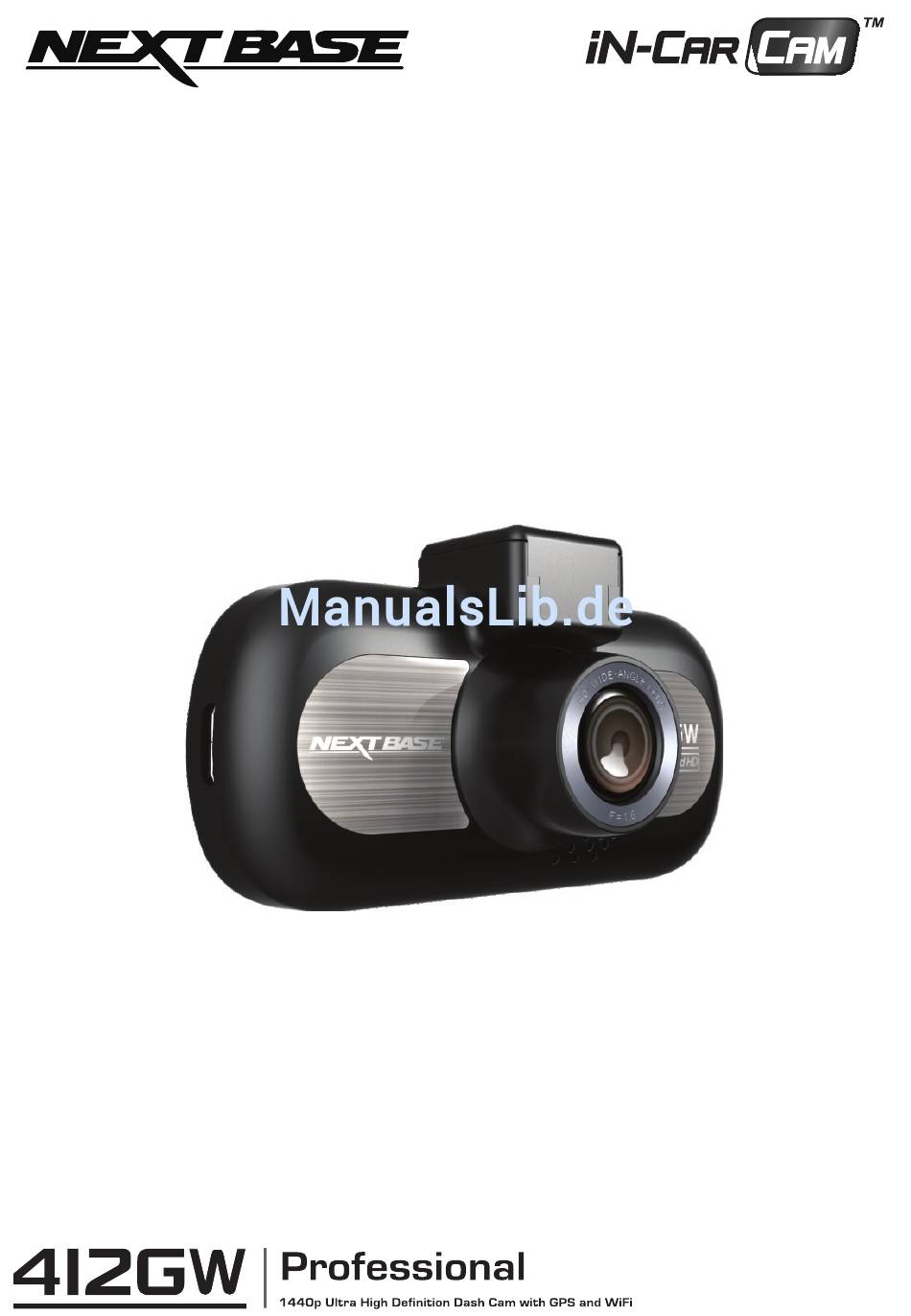

  • Seite 1 Bedienungsanleitung...

  • Seite 3: Einleitung Zur Verwendung Einer In-Car Cam

    EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM Das iN-CAR CAM Dashcam-Sortiment wurde insbesondere mit der Benutzerfreundlichkeit im Hinterkopf konzipiert. Wir empfehlen, die Standardeinstellungen NICHT zu ändern, da sie mit Bedacht gewählt wurden, um Ihnen die beste Leistung im täglichen Umgang zu bieten. Allgemeine Bedienungshinweise.

  • Seite 4: Inhaltsverzeichnis

    INHALT EINLEITUNG ZUR VERWENDUNG EINER IN-CAR CAM ..........03 INHALT ..........................04 SICHERHEITSHINWEISE ....................05 HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ........... 05 PRODUKTSPEZIFIKATIONEN ..................06 LIEFERUMFANG ....................... 07 LEISTUNGSMERKMALE ....................07 SPANNUNGSVERSORGTE GPS-HALTERUNG .............. 08 KAMERA – BEDIENELEMENTE UND FUNKTIONEN ............09 INSTALLATION IM FAHRZEUG ..................

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren Sie sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. WARNUNG: Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, Gefahr vom Stromschlag und Feuer.

  • Seite 6: Produktspezifikationen

    PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR412GW/NEXTBASE iN-CAR CAM PROFESSIONAL Leistungsbedarf 5 V/1,5A Stromversorgung 12 - 24 V DC Zigarettenanzünderkabel (im Lieferumfang enthalten) Sicherung: 20 mm/2 A Ausgang: 5 V DC Sensorauflösung 4 M Pixel (4.085.760 Pixel) Objektiv - Typ/Winkel/Blende 6 G/140°/F1.6 Aufnahmeauflösung 2560 x 1440 bei 30 fps (Standard) Bildschirmgröße...

  • Seite 7: Lieferumfang

    Software Disk Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank, dass Sie sich für diese NEXTBASE Dash Cam entschieden haben. In diesem Kapitel beschreiben wir einige der auf dieser Dash Cam verfügbaren Funktionen. 3,0" LCD Farbbildschirm LCD-Bildschirm für einfache Nutzung und Anzeige der Wiedergabe aufgenommener Videos und...

  • Seite 8: Spannungsversorgte Gps-Halterung

    SPANNUNGSVERSORGTE GPS-HALTERUNG Nachstehend sind die wichtigsten Bauteile der mitgelieferten spannungsversorgten Halterung dargestellt. Feststellhebel Der Feststellhebel dient dem Anbau und Abbau der Scheibenhalterung an der Windschutzscheibe Ihres Fahrzeugs. Drücken Sie den Hebel zur Vorbereitung der Scheibenhalterung herunter. Sobald die Halterung fest auf der Windschutzscheibe sitzt (an geeigneter Stelle), drücken Sie den Hebel hoch, um die Halterung auf der Scheibe zu sichern.

  • Seite 9: Kamera - Bedienelemente Und Funktionen

    KAMERA – BEDIENELEMENTE UND FUNKTIONEN Nachstehend sind die wichtigsten Bedienelemente und Funktionen Ihrer iN-CAR CAM dargestellt. Vorderseite: Befestigungspunkt (unter der Staubschutzkappe) Befestigen Sie die mitgelieferte spannungsversorgte GPS-Halterung hier, nachdem Sie die Staubschutzkappe entfernt haben. Kameraobjektiv Weitwinkel 140°, Glasobjektiv mit 6 Elementen für optimale Bildqualität. Lautsprecher Integrierter Lautsprecher zur Tonwiedergabe direkt von der iN-CAR CAM.
  • Seite 10 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Rückseite: Ein-/Ausschalten Halten Sie die Taste für 2 Sekunden gedrückt, um die Dash Cam ein- oder auszuschalten. Pfeil aufwärts/Mikrofon aus Pfeil aufwärts: Drücken Sie die Taste zur Navigation aufwärts innerhalb der Menüs und um im Wiedergabemodus zur vorherigen Datei zu gehen.
  • Seite 11 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Fortsetzung. Zweifarbige LED Rot = Eingeschaltet Blinkt rot = Aufnahme Blau = Akku lädt Bildschirm 3,0" LCD-Farbbildschirm zur Anzeige aufgenommener Dateien auf der iN-CAR CAM. 10. Modus Drücken Sie die Taste zum Umschalten zwischen Video-, Foto- und Wiedergabemodus. 11.
  • Seite 12 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Draufsicht: 13. AV-Ausgangsbuchse Schließen Sie hier einen Fernseher über AV-Kabel an Ihrer iN-CAR CAM an (gehört nicht zum Lieferumfang). 14. Mikrofon Integriertes Mikrofon zur Tonaufnahme. 15. DC-Eingang und USB-Port Schließen Sie hier das mitgelieferte Fahrzeugkabel oder das USB-Datenkabel an. Hinweis: - Normalerweise ist das Fahrzeugkabel während der Nutzung mit der Halterung verbunden und nicht direkt mit dieser Buchse.
  • Seite 13 KAMERA – BEDIENELEMENTE UND FUNKTIONEN (FORTSETZUNG) Seitenansichten: 17. HD-Ausgang Für den Anschluss der iN-CAR CAM an ein Fernsehgerät mithilfe eines HD-Kabels (separat erhätlich). 18. microSD-Kartensteckplatz Setzen Sie hier die microSD-Karte ein; die Goldkontakte müssen auf die Rückseite der iN-CAR CAM ausgerichtet sein.

  • Seite 14: Installation Im Fahrzeug

    INSTALLATION IM FAHRZEUG Bitte folgen Sie den nachstehenden Anleitungen, wenn Sie die iN-CAR CAM das erste Mal installieren. Für die tägliche Nutzung nehmen Sie die Kamera einfach von der Halterung ab. microSD-Karte einsetzen Setzen Sie eine geeignete microSD-Karte (Klasse 10, 48 Mbps) in der iN-CAR CAM ein und achten Sie darauf, dass die Goldkontakte auf den LCD-Bildschirm der iN-CAR CAM ausgerichtet sind.
  • Seite 15 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Halterung an der iN-CAR CAM montieren Schieben Sie die iN-CAR CAM auf die Halterung. Nach dem Anbringen halten Magneten in der Halterung die beiden Bauteile zusammen. Halterung an der Windschutzscheibe anbringen Entfernen Sie die Schutzfolie vom Saugnapf der Halterung. Wählen Sie eine geeignete Stelle für die Halterung und reinigen Sie die Scheibe mit einem trockenen, sauberen Tuch, damit zwischen Glas und Saugnapf ein guter Kontakt hergestellt wird.
  • Seite 16 Zigarettenanzünder-Stecker am Kabelende abschneiden, da dies zu Beschädigungen des Gerätes führt. - Ihr Fachhändler hat ein Nextbase Verkabelungs-Kit im Angebo t. Dies wird direkt am Sicherungskasten des Fahrzeugs angeschlossen und lässt damit Ihren Zigarettenanzünder zum Laden von Smartphone oder Navigationsgerät frei. Das Nextbase Verkabelungs-Kit enthält...
  • Seite 17 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Gemäß Installationsanleitung muss die iN-CAR CAM so montiert werden, dass sie nicht den Blick des Fahrers auf die Straße beeinträchtigt, vorzugsweise auf der Beifahrerseite und hinter dem Rückspiegel. Obwohl die iN-CAR CAM in einem Bereich der Frontscheibe installiert sein muss, die durch die Scheibenwischer abgedeckt ist, sollte sie doch nicht erheblich in den gewischten Bereich eindringen.

  • Seite 18: Erstgebrauch

    ERSTGEBRAUCH Damit die Einstellung dieser Dash Cam schnell und einfach ist, gibt es ein leicht verständliches Menü „Erstgebrauch“. Dieses Menü dient der Einstellung Ihrer Sprache, des Landes (dies definiert die Zeitzone) und der Geschwindigkeitseinheiten. Das Menü ist verfügbar, wenn: 1) die Dash Cam das erst Mal eingeschaltet wird; 2) eine Firmware-Aktualisierung auf die Dash Cam übertragen wurde;...

  • Seite 19: Videomodus

    VIDEOMODUS Die nachstehende Abbildung gibt Hinweise zu den auf dem Bildschirm angezeigten Informationen, wenn sich Ihre iN-CAR CAM im Videomodus befindet. Einige Symbole werden nur angezeigt, nachdem die entsprechende Funktion im Videomenü gewählt wurde. 2:37 16:04:37 14/10/2015 1. Modus: Anzeige, dass sich die iN-CAR CAM im Videomodus befindet. 2.

  • Seite 20: Videomenü

    VIDEOMODUS (FORTSETZUNG) Videomenü Das Videomenü rufen Sie im Videomodus mit MENU auf. Videomenü Auflösung Belichtung Audio Aufnahme Nummernplatte Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
  • Seite 21 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Audio Aufnahme Nummernplatte Video Lange Zeitrafferaufnahme Zurück Eintragen MENU Audio Aufnahme Hier schalten Sie das Mikrofon ein oder aus. Optionen: An und Aus Standardeinstellung: An Nummernplatte Geben Sie das Kennzeichen Ihres Fahrzeugs ein, dies wird dann in der Videodatei angezeigt. Video Lange Hier wählen Sie die Dauer der individuell aufgenommenen Videodateien.
  • Seite 22 VIDEOMODUS (FORTSETZUNG) Fortsetzung. Videomenü Park Modus Display Drehen Zeit & Dat. Stempel Number Plate Gesch. Stempel Zurück Eintragen MENU Park Modus Wenn der Parkmodus eingeschaltet wurde, tritt die Dash Cam in den Standby-Modus, wenn die 12 V DC-Stromversorgung ausgeschaltet wurde (in der Regel durch das Entfernen des Zündschlüssels).
  • Seite 23 Standardeinstellung: An 10. GPS Stempel Ein-/Ausschalten der Anzeige der GPS-Koordinaten und des Geschwindigkeitsstempels in den aufgenommenen Dateien. Wenn eine Aufnahme mithilfe der mitgelieferten NEXTBASE Replay Wiedergabesoftware angezeigt wird, bleiben die GPS-Koordinaten und die Geschwindigkeitsinformationen verfügbar. Optionen: An und Aus Standardeinstellung: An 11.

  • Seite 24: Fotomodus

    FOTOMODUS Drücken Sie MODE, um den Fotomodus zu wählen. Die nachstehende Abbildung gibt Hinweise zum Bildschirm Ihrer iN-CAR CAM im Fotomodus. 16:04:37 14/10/2015 1. Modus: Anzeige, dass sich die iN-CAR CAM im Fotomodus befindet. 2. Belichtung: Anzeige der aktuellen Belichtungseinstellung. 3.
  • Seite 25 FOTOMODUS (FORTSETZUNG) Fotomenü Zum Aufrufen des Fotomenüs drücken Sie im Fotomodus MENU. Fotomenu Belichtung Zeit & Dat. Stempel Back Enter MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der iN-CAR CAM ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.

  • Seite 26: Wiedergabemodus

    WIEDERGABEMODUS Drücken Sie die MODE-Taste zur Auswahl des Wiedergabemodus und die iN-CAR CAM zeigt die zuletzt aufgenommene Datei an. Abhängig vom Dateityp unterscheiden sich die Informationen und Wiedergabefunktionen. Videodateien: 170419_102024_001_HI 1:39 HH:MM:SS DD/MM/YYYY 1. Modus: Anzeige, dass sich die iN-CAR CAM im Wiedergabemodus befindet. 2.
  • Seite 27 WIEDERGABEMODUS Fotodateien: 170419_102024_001 HH:MM:SS DD/MM/YYYY 1. Modus: Anzeige, dass sich die iN-CAR CAM im Wiedergabemodus befindet. 2. Dateityp: Anzeige, ob eine Video- oder Fotodatei angezeigt wird. 3. Dateinummer: Anzeige der aktuellen Dateinummer. 4. Uhrzeit: Anzeige der Uhrzeit, wann das Bild aufgenommen wurde. 5.
  • Seite 28 WIEDERGABEMODUS (FORTSETZUNG) Dateien löschen: Markieren Sie die Option Dateien Loschen und drücken Sie OK. Wiederg. Menu Dateien Loschen Schutz Back Enter MENU Hiermit haben Sie zwei Möglichkeiten: Dateien Loschen ALLE Loschen Dateien Lochen Dateien Lochen Dateien Loschen Dateien Loschen ALLE Loschen ALLE Loschen Back Enter...
  • Seite 29 WIEDERGABEMODUS (FORTSETZUNG) Dateien schützen: Markieren Sie die Option Schutz und drücken Sie OK. Wiederg. Menu Dateien Loschen Schutz Back Enter MENU Hiermit haben Sie zwei Möglichkeiten: Dateien Loschen Schutz Schutz Schutz Datei Schutzen Datei Schutzen Ungeschutzte Datei Ungeschutzte Datei Back Enter Back Enter...

  • Seite 30: Einstellungsmenü

    EINSTELLUNGSMENÜ Einstellungsmenü Das Einstellungsmenü rufen Sie mit zweimaligem Tastendruck auf MENU auf. Einstellungsmenü Wi-Fi SD-Karte Format. Uhrzeit & Datum Zeitzonen / DST Zurück Eintragen MENU Die Standardeinstellungen wurden mit Bedacht gewählt, um die Nutzung der Dash Cam ohne eine Änderung der Einstellungen zu ermöglichen. Sollten Sie jedoch eine Einstellung ändern wollen, so beachten Sie die nachstehenden Hinweise.
  • Seite 31 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Sprache Land Geschwindigkeits. Bildschirmschoner Zurück Eintragen MENU Sprache Hier wählen Sie Ihre Sprache aus. Optionen: English, Dansk, Nederlands, Suomi, Français, Deutsch, Italiano, Norsk, Español und Svenska Standardeinstellung: English Land Wählen Sie Ihr Land, dies stellt automatisch die Sommerzeit für Ihre Zeitzone ein; wird beispielsweise Frankreich gewählt, so ist die Zeitzone GMT +1.
  • Seite 32 EINSTELLUNGSMENÜ (FORTSETZUNG) Fortsetzung. Einstellungsmenü Piepton Auto Abschaltung System Info Standard Einstell Zurück Eintragen MENU 9. Piepton Ein-/Ausschalten des Signaltons, der zu hören ist, wenn die Tasten gedrückt werden, als auch die Stummschaltung der Tonsignale beim Starten und Herunterfahren. Optionen: An und Aus Standardeinstellung: An 10.

  • Seite 33: Pc Verbindung

    - Schalten Sie die Dash Cam STETS aus, bevor Sie sie von Computer trennen. Aktualisieren (Windows und Mac) Bei Auswahl dieser Option verwenden Sie die NEXTBASE Replay 3 Wiedergabe-Software zur Aktualisierung der Firmware in der Dash Cam zur neuesten Version.

  • Seite 34: Video- Und Audioausgang

    Ausgaben nun über den Fernseher angezeigt werden. Wenn der SD-Ausgang verwendet wird, stehen weiterhin alle Funktionen der iN CAR CAM zur Verfügung. Wenden Sie sich zum Kauf von Zubehör an Ihren örtlichen NEXTBASE-Händler. Hinweis: - Ein externes Netzteil ist zur Anzeige der Aufn ahmen über den AV- oder HD-Ausgang der iN-CAR CAM erforderlich.

  • Seite 35: Fehlerbehebung

    FEHLERBEHEBUNG (FORTSETZUNG) PROBLEM LÖSUNGSVORSCHLAG Meine iN-CAR CAM schaltet Entweder ist die Batterie leer oder der Akku der iN-CAR CAM ist sich nach einer Weile von erschöpft und der automatische Abschaltzeitraum wurde ausgelöst. selbst aus. Keine Stromversorgung zu Das Zigarettenanzünder-Kabel funktioniert nicht. Prüfen Sie die meiner iN-CAR CAM, aber sie Sicherung im Fahrzeugadapter.
  • Seite 36 Die Codecs auf Ihrem PC sind möglicherweise nicht kompatibel oder Wiedergabe nicht synchron nicht auf dem neuesten Stand. mit dem Bild. Laden Sie die neuesten Codecs herunter von: www.nextbase.co.uk Das Video hat keinen Ton. Ver gewissern Sie sich, dass „Record Audio“ im Videomenü aktiviert ist. Das Foto ist verschwommen.
  • Seite 37 Bildschirm der iN-CAR CAM der Netzwerkname und das Passwort. Dieses Passwort beachtet die Groß-/Kleinschreibung. Die NEXTBASE Cam Bitte deinstallieren Sie die NEXTBASE Cam Viewer-App und laden Viewer-App öffnet sich nicht. sie erneut aus dem App-Store für Ihr Gerät herunter. Wenn ich die NEXTBASE Cam Stellen Sie sicher, dass sich die iN-CAR CAM in dem WiFi-Modus Viewer-App öffne, erhalte ich...
  • Seite 38 NOTIZEN...
  • Seite 40 NBDVR412GW-IM-GER-R9...
