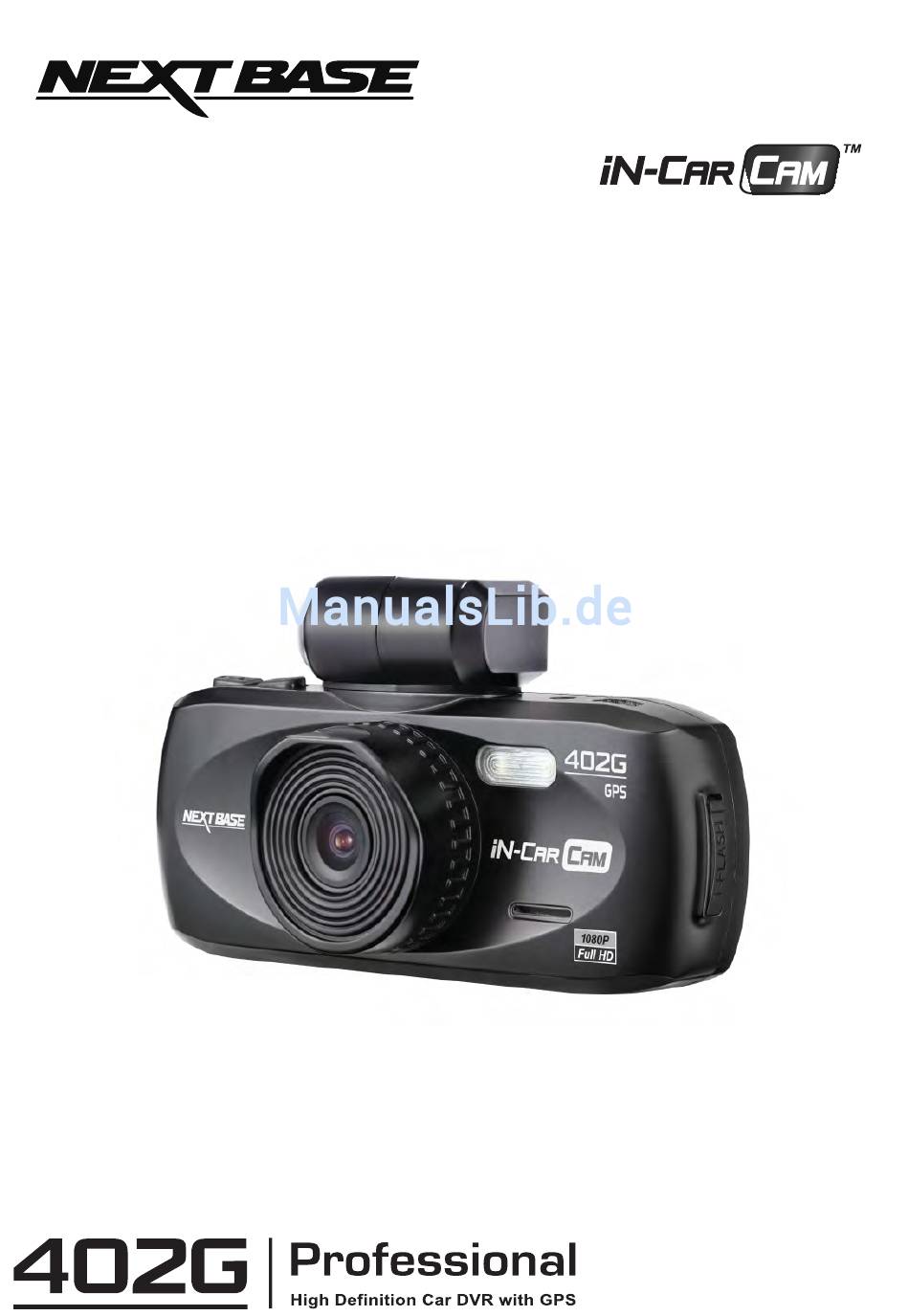

- Seite 1 Bedienungsanleitun mit Installationsanleitung Driving Recorder Player Software...
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ........................HINWEISE ZUR VERWENDUNG DIESES PRODUKTS ..............PRODUKTSPEZIFIKATIONEN ......................LIEFERUMFANG ..........................LEISTUNGSMERKMALE ........................STEUERELEMENTE .......................... INSTALLATION IM FAHRZEUG ......................VIDEOMODUS ............................ FOTOMODUS ............................. WIEDERGABEMODUS VIDEOWIEDERGABE ........................WIEDERGABE VON FOTOS ......................MENÜS UND EINSTELLUNGEN VIDEOMODUS ..........................FOTOMODUS ..........................WIEDERGABEMODUS ........................ -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Pbitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch und bewahren sie für zukünftiges Nachschlagen auf. Sie wird Ihnen hilfreich sein, falls Sie Probleme bezüglich des Gebrauchs haben sollten. Setzen Sie dieses Gerät unter keinen Umständen Regen, Feuchtigkeit oder Wasser aus, WARNUNG: es könnte die Gefahr eines elektrischen Schlags des Feuers entstehen. -
Seite 5: Produktspezifikationen
PRODUKTSPEZIFIKATIONEN Modellnummer/Name NBDVR402G/NEXTBASE iN-CAR CAM 402G PROFESSIONAL Leistungsbedarf 5 V/600 mA Stromversorgung 12 - 24 V DC Fahrzeug-Stromkabel (im Lieferumfang enthalten) Sicherung: 20 mm Flinke 2 A Sicherung Ausgang: 5 V DC Sensorauflösung 3 M Pixel (3.000.000 Pixel) Objektiv Typ/Winkel/Blende 6 G / 140°... -
Seite 6: Lieferumfang
NBDVR402-Q-F-A0 Das Gerät kann leicht von der obigen Abbildung abweichen. LEISTUNGSMERKMALE Vielen Dank für den Kauf dieses NEXTBASE iN-CAR CAM Produkts. In diesem Abschnitt werden wir einige der Merkmale dieses Gerätes skizzieren. 2,7" 16:9 LCD Farb-Bildschirm Großer Bildschirm für einfache Bedienung und zur Ansicht der Wiedergabe aufgenommener Videos und Fotos. -
Seite 7: Steuerelemente
STEUERELEMENTE 16 17 19 20 1. SPEICHERKARTENSCHACHT 7. LED-Anzeige (unter dem Staubschutz) Fahrzeugadapter angeschlossen und Setzen Sie hier die microSD-Speicherkarte iN-CAR CAM eingeschaltet: ein. VIOLETT = Batterie lädt OBJEKTIV ROT = Batterie geladen LED-Lampen Aktivierung/Deaktivierung im ROT BLINKT = Aufnahme Einstellungsmenü. - Seite 8 STEUERELEMENTE (FORTSETZUNG) 16 17 19 20 9. SOS-DATEISCHUTZ 15. MODE „One-Touch-Taste“ zum Schutz der Zur Auswahl drücken: aktuellen Aufnahme in einer Video / Foto / Wiedergabe. Notfallsituation. MINI USB 2.0 BUCHSE MIKROFON Schließen Sie das Autonetzkabel & USB hier an. ABWÄRTS Zur Navigation abwärts in Menüs und AV-AUSGANG...
-
Seite 9: Installation Im Fahrzeug
INSTALLATION IM FAHRZEUG Obige Zeichnung dient nur der Illustration. 12-24V DC 1. Öffnen Sie den Staubschutz und setzen Sie eine geeignete Speicherkarte in die iN-CAR CAM ein; beachten Sie die Markierungen zur Ausrichtung (Kontakte auf Geräterückseite ausgerichtet). Drücken Sie die Speicherkarte an, bis sie einrastet und schließen Sie die Staubschutzabdeckung wieder. - Seite 10 INSTALLATION IM FAHRZEUG (FORTSETZUNG) Bitte lesen und befolgen Sie die nachstehenden Hinweise für einen sicheren Betrieb Ihrer iN-CAR CAM im Fahrzeug. Wir empfehlen in der Installationsanleitung, die iN-CAR CAM so zu installieren, dass sie NICHT die Sicht des Fahrers behindert, vorzugsweise auf der Beifahrerseite hinter dem Innenspiegel. Obwohl die iN-CAR CAM in einem Bereich der Frontscheibe installiert sein muss, die durch die Scheibenwischer abgedeckt ist, sollte sie doch nicht erheblich in den gewischten Bereich eindringen.
-
Seite 11: Videomodus
VIDEOMODUS Der Schlüssel unten erläutert die verschiedenen Informationen auf dem Bildschirm, wenn Ihre iN-CAR CAM sich im Video-Modus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Videomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. 1080P 00:00:00 Bewegungserkennung-Symbol: Dieses Symbol wird angezeigt, wenn die Bewegungserkennung eingeschaltet ist. -
Seite 12: Fotomodus
FOTOMODUS Der Schlüssel unten erläutert die verschiedenen Informationen auf dem Bildschirm, wenn Ihre iN-CAR CAM sich im Fotomodus befindet. Einige Symbole werden nur angezeigt, wenn die entsprechenden Funktionen im Fotomenü, wie weiter unten auf dieser Seite beschrieben, ausgewählt wurden. AUTO 1. -
Seite 13: Wiedergabemodus
WIEDERGABEMODUS Die iN-CAR CAM kann im Wiedergabemodus Videos und Fotos anzeigen, die auf der SD-Karte gespeichert sind. Die Anzeige von Videos und Fotos weicht etwas voneinander ab, Einzelheiten finden Sie im entsprechenden Abschnitt. VIDEOWIEDERGABE Wenn ein Video auf der SD-Karte erkannt wird, wird der Bildschirm unten angezeigt. Der Schlüssel unten erläutert, wie die verschiedenen Informationen auf dem Bildschirm während der Videowiedergabe angezeigt werden und wie Sie die Steuertasten verwenden. -
Seite 14: Wiedergabe Von Fotos
WIEDERGABEMODUS (FORTSETZUNG) WIEDERGABE VON FOTOS Wenn ein Foto auf der SD-Karte erkannt wird, wird der Bildschirm unten angezeigt. Der Schlüssel unten erläutert, wie die verschiedenen Informationen auf dem Bildschirm während der Fotowiedergabe angezeigt werden und wie Sie die Steuertasten verwenden. 100-0001 2592x1944 01/01/13... -
Seite 15: Menüs Und Einstellungen
MENÜS UND EINSTELLUNGEN Jeder Modus (Video, Foto und Wiedergabe) verfügt über ein Menü, das verwendet wird, um zu den verschiedenen Optionen und Einstellungen zu gelangen. Drücken Sie die MENU-Taste auf der Rückseite des Gerätes, um auf das spezifische Menü für den aktuellen Modus zuzugreifen. Hinweis: Die Menüs sind während der Aufnahme mit der iN-CAR CAM nicht aufrufbar;... - Seite 16 MENUS AND SETTINGS (CONTD.) 1.9 Nummernschild Geben Sie das Kennzeichen Ihres Fahrzeugs ein, dies wird dann in der Videodatei angezeigt. Standardeinstellung: ******** 1.10 Übermüdung des Fahrers-Warnung Einstellung des Timers, der ein Symbol für ein Heißgetränk zur Erinnerung anzeigt, während einer längeren Reise ausreichende Pausen einzulegen. Standardeinstellung: Off 1.11 GPS-Stempel GPS Koordinatenstempel aktivieren/deaktivieren, der in aufgenommenen Dateien angezeigt...
-
Seite 17: Fotomodus
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 2. FOTOMODUS 2.1 Bildgröße Auswahl der Bildgröße; dies vergrößert oder verkleinert die Größe des aufgezeichneten Bildes Standardeinstellung: 5 M 2.2 Farbe Anpassung der Farbwirkung des aufgenommenen Bildes. Standardeinstellung: Normal 2.3 Anti-Rütteln Aktivierung/Deaktivierung der Anti-Rütteln-Funktion; kann das Verwackeln von Bildern reduzieren. Standardeinstellung: On 2.4 Aufnahmemodus: Aktivierung/Deaktivierung der Timerfunktion;... -
Seite 18: Einstellungsmenü
MENÜS UND EINSTELLUNGEN (FORTSETZUNG) 4. EINSTELLUNGSMENÜ Das Gerät hat auch ein Einstellungsmenü für die allgemeinen Einstellungen, drücken Sie zweimal die MENU-Taste auf der Rückseite des Gerätes, um dieses Menü aufzurufen. Die verfügbaren Optionen und Einstellungen werden im Folgenden beschrieben. 4. 1 Formatieren Formatieren Sie die eingesetzte Speicherkarte, dies wird alle Inhalte löschen. -
Seite 19: Pc Verbindung
PC VERBINDUNG Beim Anschließen der iN-CAR CAM an einen Windows-basierten PC mit dem mitgelieferten USB- Kabel, wird die iN-CAR CAM automatisch die beiden folgenden Optionen anzeigen: · · Massenspeicher PC-Kamera Verwenden Sie die UP- und DOWN-Tasten, um die bevorzugte Option auszuwählen und drücken Sie die OK-Taste zur Bestätigung. -
Seite 20: Video & Audio-Ausgang
Gerät für die Anzeige angeschlossen wird). · Die Bedienelemente der iN-CAR CAM arbeiten normal. Bitte kontaktieren Sie Ihren lokalen NEXTBASE-Händler, um Zubehör einzukaufen. Hinweis: - Ein externes Netzteil ist zur Anzeige der Aufnahmen über den AV- oder HD-Ausgang der iN-CAR CAM erforderlich. -
Seite 21: Driving Recorder Player Für Windows
NBDVR402G Driving Recorder Player für Mac Hinweis: Bedienungshinweise, Installationsanleitung und Installationsdateien sind als Download auf der Nextbase Website: www.nextbase.co.uk verfügbar. Bei Problemen während der Installation wenden Sie sich bitte während der gewöhnlichen Geschäftszeiten von 09:00 bis 17:30 Uhr an unseren... -
Seite 22: Installation
DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) INSTALLATION: Öffnen Sie den Ordner „NBDVR402G Driving Recorder Player for Windows“ und wählen Sie die Version „MPH“ oder „KPH“, abhängig von den gewünschten Einheiten für die Geschwindigkeit. Lassen Sie die Datei „setup.exe“ ablaufen, bei einigen Betriebssystemen erfolgt eine Warnung, die Sie mit Klicken auf „RUN“... - Seite 23 DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) Haben Sie bereits „Microsoft.NET Framework 4.0 Client“ auf Ihrem PC installiert, so öffnet sich das Fenster „Welcome to the InstallShield ….“, wie nachstehend dargestellt. Klicken Sie auf „Next“, das Fenster „License Agreement“ öffnet sich, wie nachstehend dargestellt. Klicken Sie auf den Optionsschalter „Accept“...
- Seite 24 DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) Das Fenster „Destination Folder“ öffnet sich, wie nachstehend dargestellt. Wählen Sie den Dateipfad, falls die Dateien nicht im Standardordner im Verzeichnis der Programmdateien gespeichert werden sollen. Klicken Sie auf „Next“ das Fenster „Ready to Install the Program“ öffnet sich, wie nachstehend dargestellt.
- Seite 25 DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) Das Fenster „Installing Driving Recorder Player“ öffnet sich. Während der Installation wird das Statusfenster angezeigt, wie nachstehend dargestellt. Nach Beendigung der Installation öffnet sich das Fenster „InstallShield Wizard Completed“, wie nachstehend dargestellt. Die Installation ist beendet, klicken Sie auf „Finish“, um das Fenster InstallShield Wizard zu schließen. Das Driving Recorder Player Symbol wird nun auf Ihrem Desktop angezeigt.
-
Seite 26: Bedienungshinweise Driving Recorder Player
Ihnen kein Kartenleser zur Verfügung stehen, so kopieren Sie die Dateien zur Wiedergabe von der iN-CAR CAM auf Ihren PC. - Frühe Windows-Betriebssysteme erfordern möglicherweise die Installation einer Video-Codec- Software, um die Videowiedergabe zu ermöglichen. Bitte besuchen Sie http://www.nextbase.co.uk zum Herunterladen von „PC Codec Pack (PC-Version)“. Die Installationsanleitung ist in der heruntergeladenen Datei enthalten. -
Seite 27: Bedienelemente Und Funktionen
DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) BEDIENELEMENTE UND FUNKTIONEN Die nachstehende Legende erklärt die verschiedenen Informationen, die auf dem Driving Recorder Player bei Verwendung einer Windows-Plattform angezeigt werden. 13/08/2013 14:08:44 NBDVR402G AB12 3456 29MPH N 51 35 32.72 W 3 58 16.93 X: -0.03 Y: -1.06 Z: 0.16... - Seite 28 DRIVING RECORDER PLAYER FÜR WINDOWS (FORTSETZUNG) 10. Bedienelemente des Driving Recorder Players Bildschirmaufnahme; hiermit erstellen Sie ein Standbild für jedes Bild im Wiedergabefenster. Bildschirmaufnahmeordner öffnen. Computer nach gespeicherten Dateien durchsuchen. Einstellungsfenster öffnen, Sprache und Geschwindigkeitseinheit einstellen. Kartenfenster öffnen/schließen. 11. Dateien hinzufügen/entfernen Ausgewählte Videos zur Dateiliste hinzufügen/entfernen.
-
Seite 29: Driving Recorder Player Für Mac
NBDVR402G Driving Recorder Player für Mac Hinweis: Bedienungshinweise, Installationsanleitung und Installationsdateien sind als Download auf der Nextbase Website: www.nextbase.co.uk verfügbar. Bei Problemen während der Installation wenden Sie sich bitte während der gewöhnlichen Geschäftszeiten von 09:00 bis 17:30 Uhr an unseren... -
Seite 30: Installation
Lassen Sie die Datei „Driving Recorder Player for MAC.dmg“ ablaufen, damit wird die Verknüpfung „Driving Recorder Player“ auf Ihren Desktop gestellt, wie nachstehend dargestellt. Alternativ, nachdem die Driving Recorder Player Software von der Nextbase Website heruntergeladen wurde, öffnen Sie den Ordner „Downloads“ auf Ihrem Mac. Die Software ist in einer verpackten zip-Datei gespeichert;... - Seite 31 DRIVING RECORDER PLAYER FÜR MAC (FORTSETZUNG) Der Datenträger Driving Recorder Player kann nun ausgegeben werden. Rechtsklicken Sie, wählen Sie „Eject Driving Recorder Player“ und rechtskicken Sie erneut, siehe Abbildung unten. Den „Driving Recorder Player“ finden Sie ebenfalls in der Liste der Anwendungen, siehe unten. An dieser Stelle sollten Sie auch eine Kopie auf Ihren Desktop ziehen, um sie als Verknüpfung zu verwenden.
-
Seite 32: Bedienungshinweise Driving Recorder Player
DRIVING RECORDER PLAYER FÜR MAC (FORTSETZUNG) BEDIENUNGSHINWEISE DRIVING RECORDER PLAYER: Schließen Sie die iN-CAR CAM über das mitgelieferte USB-Kabel an Ihrem Mac an und wählen Sie mit „OK“ Massenspeicher auf Ihrer iN-CAR CAM. Alternativ ziehen Sie die microSD-Karte von der iN-CAR CAM ab und verwenden Sie einen geeigneten microSD-Adapter zum Direktanschluss der Speicherkarte an Ihrem Mac. -
Seite 33: Bedienelemente Und Funktionen
13/08/2013 14:08:44 NBDVR402G AB12 3456 29MPH N 51 35 32.72 W 3 58 16.93 FILE INFO Locked: Date: 2013-08-06 17:18:14 Location: /Users/David/Desktop/402G - videos/17150019.MOV REMOVE 1. Wiedergabefenster der gewählten Videodatei Aktuelles Video anzeigen. 2. Datum/Uhrzeit/Modell/Fahrzeugkennzeichen/Geschwindigkeit/GPS-Koordinatenstempel In der Aufnahmedatei gespeicherte Daten, diese Inhalte hängen von den iN-CAR CAM Einstellungen und dem GPS-Signal ab. -
Seite 34: Dateiliste
13/08/2013 14:08:44 NBDVR402G AB12 3456 29MPH N 51 35 32.72 W 3 58 16.93 FILE INFO Locked: Date: 2013-08-06 17:18:14 Location: /Users/David/Desktop/402G - videos/17150019.MOV REMOVE 10. Bildschirmaufnahme Bildschirmaufnahme, hiermit erstellen Sie ein Standbild für jedes Bild im Wiedergabefenster. Bildschirmaufnahme-Ordner zur Anzeige der Bilder öffnen. 1 Dateiliste Anzeige der aktuell in der Dateiliste enthaltenen Videos. -
Seite 35: Fehlerbehebung
Die Codecs auf Ihrem PC sind möglicherweise nicht kompatibel Fahrtenschreiber-Player ist oder auf dem neuesten Stand. „abgehackt“. Laden Sie die neuesten Codecs herunter von: http://www.nextbase.co.uk Der Ton ist während der Die Codecs auf Ihrem PC sind möglicherweise nicht kompatibel Wiedergabe nicht synchron oder auf dem neuesten Stand. - Seite 36 PC neu, da dies erforderlich sein kann, damit der notwendige Treiber korrekt geladen wird. Trennen und verbinden Sie die iN-CAR CAM wieder. Kontaktieren Sie NEXTBASE für den benötigten Treiber. Der Sauger bleibt nicht an Ort Vergewissern Sie sich, dass der Schutzfilm vom Saugnapf entfernt und Stelle auf meiner wurde.
- Seite 37 Das Herunterladen von Machen Sie sich darüber keine Gedanken, navigieren Sie zu den Dateienvon Einstellungen in Google Chrome und schalten Sie die www.nextbase.co.uk mit Virenschutz-Software vorübergehend aus, um die Software Google Chrome führt zur herunterzuladen und zu installieren. Anzeige von Stellen Sie anschließend die ursprünglichen Google Chrome...
- Seite 38 NOTIZEN...
- Seite 40 NBDVR402G-IM-GER-R06...
