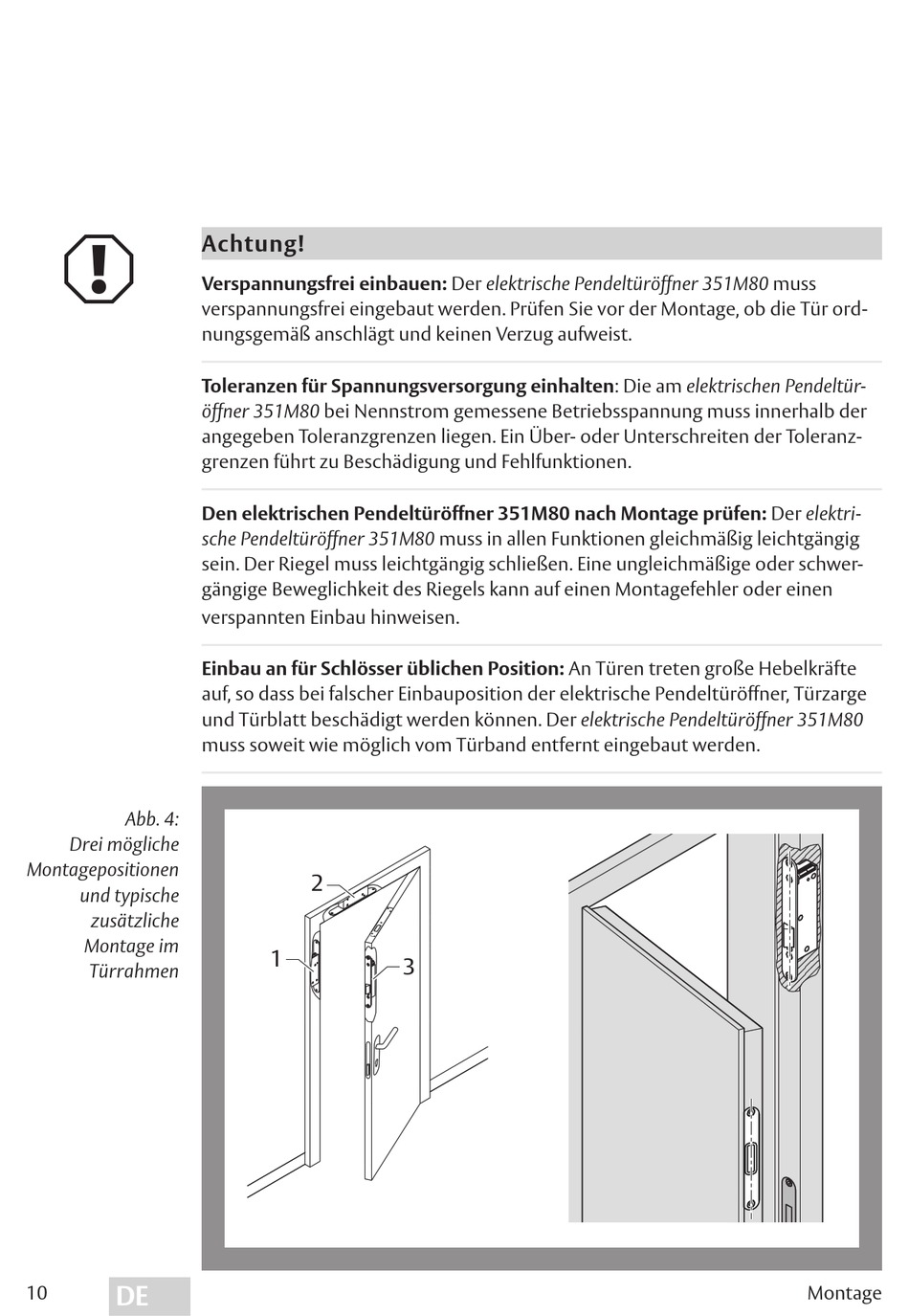

Assa Abloy 351M80 Installations- Und Montageanleitung Seite 10

A
Abb. 4:
Drei mögliche
Montagepositionen
und typische
zusätzliche
Montage im
Türrahmen
DE
10
Achtung!
Verspannungsfrei einbauen: Der elektrische Pendeltüröffner 351M80 muss
verspannungsfrei eingebaut werden. Prüfen Sie vor der Montage, ob die Tür ord-
nungsgemäß anschlägt und keinen Verzug aufweist.
Toleranzen für Spannungsversorgung einhalten: Die am elektrischen Pendeltür-
öffner 351M80 bei Nennstrom gemessene Betriebsspannung muss innerhalb der
angegeben Toleranzgrenzen liegen. Ein Über- oder Unterschreiten der Toleranz-
grenzen führt zu Beschädigung und Fehlfunktionen.
Den elektrischen Pendeltüröffner 351M80 nach Montage prüfen: Der elektri-
sche Pendeltüröffner 351M80 muss in allen Funktionen gleichmäßig leichtgängig
sein. Der Riegel muss leichtgängig schließen. Eine ungleichmäßige oder schwer-
gängige Beweglichkeit des Riegels kann auf einen Montagefehler oder einen
verspannten Einbau hinweisen.
Einbau an für Schlösser üblichen Position: An Türen treten große Hebelkräfte
auf, so dass bei falscher Einbauposition der elektrische Pendeltüröffner, Türzarge
und Türblatt beschädigt werden können. Der elektrische Pendeltüröffner 351M80
muss soweit wie möglich vom Türband entfernt eingebaut werden.
2
1
3
Montage
