Speisungsvarianten

Der DTS 413x.timeserver erlaubt 3 unterschiedliche Speisungsvarianten:
1. Netzspeisung mit 90 – 240 V / 50 - 60 Hz
Wichtig:
2. DC Speisung mit 24VDC +20% / -10% an DC in 1 oder DC in 2
Wichtig:
3. Redundante Speisung
Dabei gibt es die folgenden Varianten:
Variante 1
Variante 2
Die Speisungen werden 1 x pro Minute auf korrekte Funktion geprüft. Im Fehlerfall wird der
Alarm 'Ausfall Speisung 1' bzw. 'Ausfall Speisung 2' gesetzt.
Wichtig:

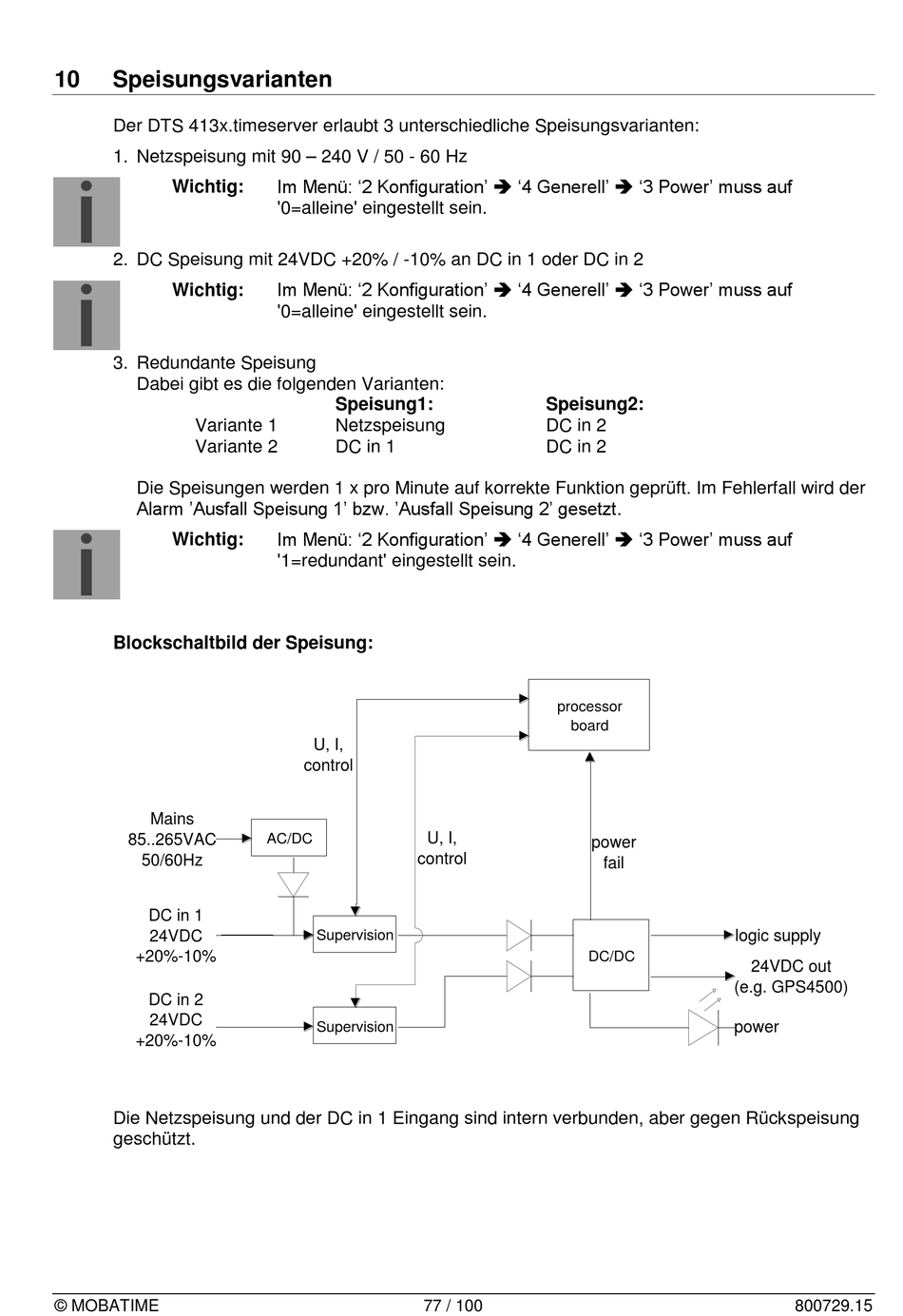

Blockschaltbild der Speisung:
Mains
85..265VAC
50/60Hz
DC in 1
24VDC
+20%-10%
DC in 2
24VDC
+20%-10%
Die Netzspeisung und der DC in 1 Eingang sind intern verbunden, aber gegen Rückspeisung
geschützt.
