FI
Putkiasennus
Lämminvesivaraajan saa asentaa vain pystyasentoon.
Kaikki liitännät on varustettu puserrusliittimillä kupa-
ri- tai muoviputkille. Käytettäessä muoviputkea tai
hehkutettua kupariputkea pitää käyttää sisäpuolisia
tukiholkkeja. Sekoitusventtiili (25) säädetään haluttuun
käyttövesilämpötilaan. Kierrä säätöpyörää vastapäivään
käyttövesilämpötilan suurentamiseksi. Säätöalue 40 –
65°C.
Aurinkokeräimen latausautomatiikka pitää rajoittaa
maksimilämpötilaan 90 °C. Tällä estetään lämminvesiva-
raajan
lämpötilan nouseminen yli 95 °C asteen.
Varoventtiiliin on liitettävä viemäriin johdettu
ylivuotoputki. Ylivuotoputken pitää olla saman kokoinen
kuin varoventtiilin liitäntä (Ø 15 mm). Ylivuotoputken
pitää viettää alaspäin koko matkalta lattiakaivoon asti
vesitaskujen välttämiseksi ja sen pitää olla lämpimässä
tilassa.
Ylivuotoputken pää pitää jättää näkyville.
Varustus
3 Kytkentätila turvakytkin:
1 Liitinrima
2 Turvakytkin
9 Kytkentätila termostaatti/sähkövastus:
5 Termostaatti/lämpötilanrajoitin.
Arvo on asetettavissa välillä 60...80 ℃.
6 Sähkövastus 3 kW (HAR 14-112)
21 Alipaineventtiili (imusuoja)
22 Sulku-/takaiskuventtiili
23 Varo-/tyhjennysventtiili
25 Sekoitusventtiili
41 Kylmävesiliitäntä.
Puserrusliitin Ø 22 mm
42 Sekoitettu vesi.
Puserrusliitin Ø 22 mm
83 Ylivuotoputkiliitäntä varoventtiilille ja tyhjennystä
varten. Puserrusliitin Ø 15 mm
103 Laitekilpi
110 a Liitäntä, aurinkokierukan meno Ø 22 mm
110b Liitäntä, aurinkokierukan paluu Ø 22 mm
111 a Anturiliitäntä lämpömittari Ø 10 mm (sis.)
111b Anturiliitäntä aurinkokierukka Ø 10 mm (sis.)
Lämmitysaika
Arvioitu lämmitysaika (tuntia) sähkövastuksella
Malli
300
Lämmitysaika 10 °C - 45 °C tai 80 °C.
Kierukan pinta-ala on 0,75 m
tään 6 m aurinkokeräimelle. Täydellä auringonpaisteella
²
lämmitysaika on silloin n. 5 tuntia.
10
1 kW 3 kW
11,5 - 22,5 4,0 - 7,5
² . Se on tarkoitettu enin-

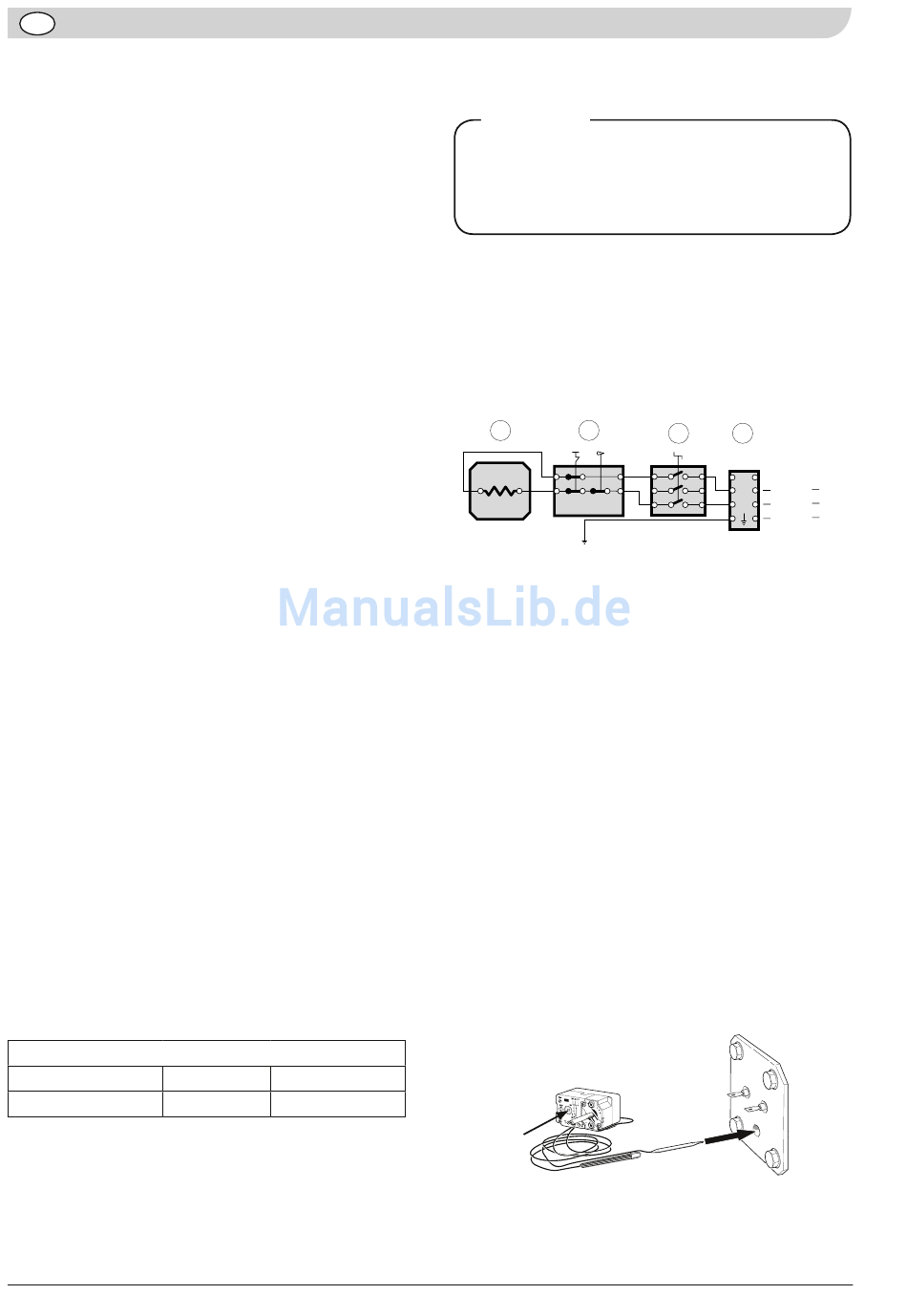

Sähköasennus
HUOM!
Sähköasennus ja mahdolliset
huoltotyöt täytyy tehdä pätevän sähkö-
Lämminvesivaraajassa on kaikkinapainen turvakytkin (2).
Syöttö pitää kytkeä liitinrimaan (1).
1-vaiheasennuksessa sähkövastuksen teho on 1 kW ja
2-vaiheasennuksessa 3 kW.
HUOM! Lämminvesivaraaja pitää täyttää vedellä ennen
virransyötön kytkemistä.
6
3 kW
1 Liitinrima
2 Turvakytkin
5 Termostaatti/lämpötilanrajoitin.
Arvo on asetettavissa välillä 60...80.
6
6 Sähkövastus, ruostumaton
6 kW
Toimenpiteet käyttöhäiriöiden yhteydessä
Ellei vesi lämpene:
• Tarkasta varokkeet sähkökeskuksessa.
• Lämpötilanrajoitin (5) on voinut laueta lämminvesi-
varaajaan tulleen vian vuoksi. Kun vika on korjattu,
lämpötilanrajoitin voidaan palauttaa (katso kuva). Se
pitää tehdä pätevän sähköasentajan valvonnassa.
• Tarkasta sekoitusventtiilin (25) asetus.
• Tarkasta ulkoinen aurinkokeräinvarustus.
Odota muutamia tunteja laskematta lämmintä vettä ja
tarkasta, nouseeko käyttöveden lämpötila. Ellei käyttö-
vesi vieläkään lämpene, ota yhteys asentajaan.
COMPACT-SOL
asentajan valvonnassa.
5
2
1 A P3 5
2 B P1 2
P2 4
5 2
31 32 P3 5
21 22 P1 2
12
11 P2 4
P3 5
P1 2
Läge 3 kW
P2 4
P3 5
P1 2
Läge 6 kW
P2 4
K
L E
1
L3
N
L2
L2
L1
L1
L1
PE
PE
230 V~
400 V~
1-fas
2-fas
1
L3
L3
L2
L2
L1 L1
PE
400 V~
3-fas
